Hvordan bøye et profilrør: 4 måter og noen få triks

I arbeidsprosessen (vanligvis helt uventet), kan spørsmålet oppstå - hvordan man kan bøye profilrøret hjemme? Til dags dato finnes det flere ganske effektive metoder, og hvis du har en viss fingerferdighet, kan du takle oppgaven uten å vende seg til verkstedet til fagfolkene.

Metode 1. Bruke rørbøyemaskiner

Når vi snakker om bøyning av profilrør, mener vi ofte dannelsen av en viss radius fra blikket. Jo større denne radiusen er, desto lettere er vår oppgave, siden den indre kaviteten på denne måten vil gjennomgå mindre deformasjoner (se også artikkelen Protective Asmol-Polymer Tape for Pipes).

Vær oppmerksom på! Krumme runde og formede rør i riktig vinkel vil ikke fungere: en brudd er nesten garantert. Til dette formål bruker de vanligvis enten en sveiset ledd eller spesielle adaptere som tillater sammenføring i to separate segmenter.

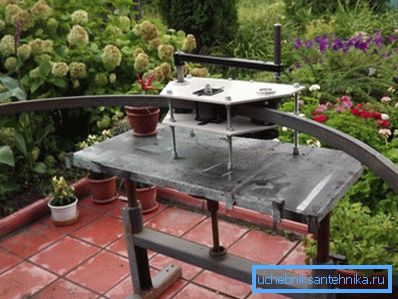

Hvis behovet for å produsere buer opptrer ganske regelmessig, bør du kjøpe en manuell eller stasjonær rulleformemaskin. Det er en enhet med flere ruller som virker på arbeidsstykket, og gir den ønsket form.

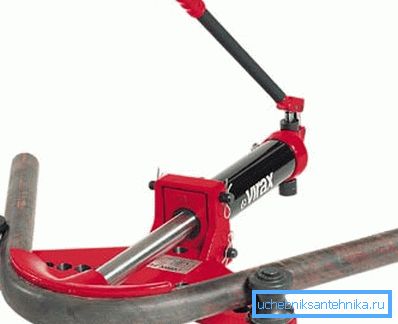

Instruksjoner for å arbeide på rørbender er ganske enkle:

• Detalj av ønsket størrelse er plassert i maskinen og klemmen i monteringene.
• Slå på den elektriske motoren eller begynn å rotere håndtaket.
• Arbeidsrullene beveger røraksen i retning av bøyningen samtidig som den strekker seg en av veggene.
• En bøyemaler virker på den motsatte veggen, og gir blankt ønsket form.
• For å redusere deformasjonen av det indre hulrommet, brukes ofte hydraulisk stabilisering: kantens kant er lukket med plugger, og en væske injiseres under et lite trykk.

For å forbedre effektiviteten til alle operasjoner, er det nødvendig å følge disse reglene:

• Jo tregere vi behandler, jo lavere er risikoen for kinks eller ukontrollert deformasjon av deler.
• Under arbeidet bør du ta hensyn til begrensningene på veggtykkelsen og rørdelen som er relevant for maskinmodellen din.
• Tykke rør er bedre bøyd på fabrikken etter forvarming: ved å øke duktiliteten til metallet øker kvaliteten på behandlingen.

Prisen på hvitevarer av denne typen starter fra ca $ 100. Det er derfor å håndtere en liten del av deler, du kan enten leie enheten i flere dager, eller bruke tjenestene til et verksted.

Folkemidlene

Metode 2. Trimming og sveising

Imidlertid er ikke rørbøyemaskinen ved hånden alltid. Det er derfor noen mester bør lære på forhånd å bøye et profilrør hjemme med bruk av mer vanlige verktøy.

Hvis integriteten til det indre kaviteten for oss ikke er kritisk, kan du bruke en vinkelsliper og sveisemaskin:

• Vi bruker merking på den delen, og fremhever området der bøyelinjen vil løpe.

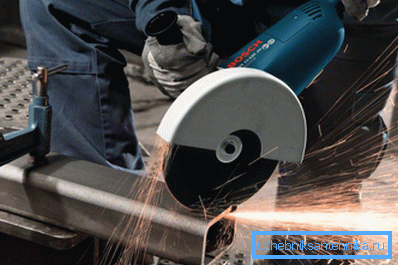

• Fra innsiden, ved hjelp av en grinder med en skjæreplate, lager vi flere kutt på minst 3/4 del.
• Ved å holde endene på delen danner vi en bøyning.

Tips! Om nødvendig, kutte overflødig metall av samme grinder.

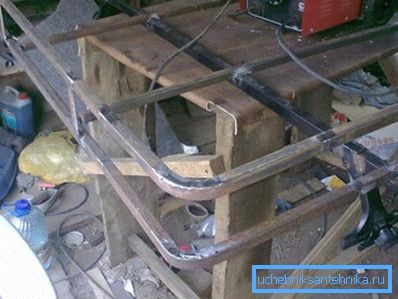

• Fest arbeidsstykket i malen og sveis kantene på kuttene.
• Etter at metallet avkjøler, bytter vi slipeskiven til slipeskiven og polerer den behandlede overflaten.

Metode 3. Intern vår

Hvis du opprettholder veggens integritet, er det grunnleggende, og for å oppnå oppgaven foran oss må du lage en spesiell vår med egne hender:

• Vi tar en ståltråd med en diameter på opptil 4 mm. Jo tykkere rørveggen, jo sterkere ledningen skal være.

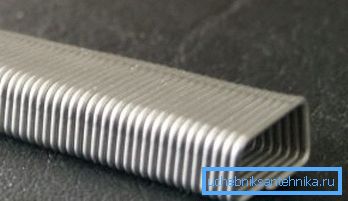

• Ved hjelp av en corpulent stål billet, vind vi en firkantet kilde. Størrelsen på siden av torget er valgt på en slik måte at den resulterende strukturen lett passerer inn i rørets indre hule.

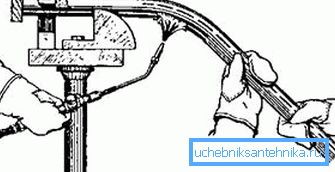

• Legg våren i bøyningsområdet, og oppvarm deretter delen med en blowtorch.
• Ved å bruke en mal eller et rundt emne med en passende diameter, bøyer vi oss. Samtidig vil våren innsiden beskytte delen mot brudd og bevare profilen.

Denne teknikken er ganske tidkrevende, siden produksjon av fjærer tar mye tid og krefter. På den annen side kan elastisk innsats brukes gjentatte ganger, slik at den beskrevne metode er ganske egnet for storskala arbeid.

Metode 4. Fylling med sand eller vann

Hvis det ikke er noen egnet ståltråd på hånden, og behovet for å produsere buen fra en rørformet billett er ganske akutt, bør du bruke en av teknikkene som involverer intern fylling.

Væske kan brukes som fyllstoff:

• Før du bøyer et profilrør laget av kobber med tynne vegger (noen ganger brukes de i varmesystemer), fyller vi hulrommet med vann, tett lukker begge ender.
• Etter helling tar vi ut produktet i kulde eller legger det i fryseren. Vi venter til vannet helt fryser.
• Ved hjelp av en blank eller en mal, bøyer vi røret, hvorpå vi tar ut pluggene og drenerer vannet.

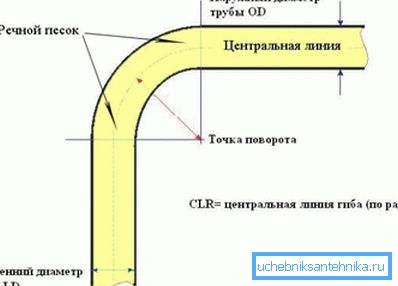

I den varme sesongen, så vel som når du behandler tykke vegger, erstatter vi vann med sand:

• Sikt materialet, fjern all forurensning, og deretter grundig kalsinert i brann.
• Vi plugger en kant av blikket med en trepropp.
• Vi hælder tørr sand inn i hulrommet, komprimerer den grundig ved å trykke den på bakken eller en arbeidsbenk.
• Monter korken til den andre enden av delen og utfør bøyning. Hvis du ikke rush, vil sand på grunn av vedlikehold av internt trykk ikke tillate dannelse av en intern brudd.

konklusjon

Hvis du i hvert fall regelmessig jobber med metall, må du vite hvordan du bøyer et profilrør uten rørbender. Selvfølgelig vil alle de beskrevne metodene ikke være i stand til å erstatte fullt ut profesjonelt utstyr av høy kvalitet, men i en kritisk situasjon kan de komme til rette for å løse oppgaven så raskt som mulig (se også artikkelen Deflector på et rør - hva det er og hvorfor det trengs).

Hvis du ønsker å bli kjent med prosesseringsteknologien mer detaljert, anbefaler vi at du ser videoen i denne artikkelen.
