Hvordan bøye et rustfritt stålrør

Under konstruksjon, reparasjon og installasjonsarbeid benyttes rør for å legge avløpsanlegg, gassledninger, rørleggerarbeid, ventilasjon, kloakk, etc. Avhengig av driftsstedet benyttes rør av forskjellige materialer, forskjellige tykkelser, diametre og lengder. Det er ikke alltid mulig å bruke knær eller adaptere. I slike tilfeller må du bøye røret, slik at det kan bli ødelagt eller ødelagt. Siden et slikt materiale som rustfritt stål har tilstrekkelig styrke, har lang driftstid og ikke påvirkes av fuktighet, blir det ofte brukt under installasjonen. Derfor, i denne artikkelen vil vi diskutere hvordan å bøye et rustfritt stålrør.

Prosessen med å bøye metallprodukter kan deles inn i to typer. Temperatur når arbeidsstykket eller dets del er oppvarmet eller avkjølt, etterfulgt av bøyning. Mekanisk, når arbeidsstykket påføres med en bestemt kraft, bruker spesielle enheter eller manuelt bøyer den. Det er verdt å merke seg at rustfritt stål er relativt teknisk-vennlig materiale og vanskeligheter oppstår vanligvis ikke på jobben.

Rør av rustfritt stål bør ikke bøyes med forvarming (for eksempel en gasslampe eller en blåsepanne).

Bøyning som en negativ faktor

Rørbøyning er en negativ faktor for ytelse. Det er forskjellige ulemper, avhengig av materialet, bøyevinkelen, innretningen og bøyemetoden, innvendig diameter og tykkelsen av materialet. Negative konsekvenser er:

• endring i bøyningsradius under drift under påvirkning av termisk ekspansjon eller sammentrekning og mekanisk virkning, som et resultat av hvilken en fjær effekt er observert;
• reduserer tykkelsen av ytre veggen ved bøyningen;

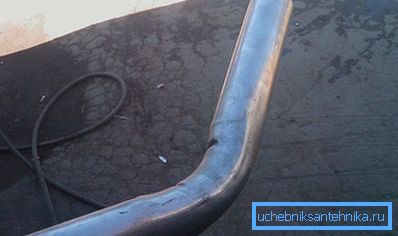

• Utseendet til skarpe kinks eller folder i form av et trekkspill på bendens indre vegg;
• ovalization? forandringen i form av røret og utseendet til det ovale lumen;
• økt eksponering for korrosjon på innsiden og utsiden av bøyningen.

Når et stoff passerer gjennom rørets indre hulrom faller det spesielle trykket på yttervegget, og derfor anbefales det å bruke knær, fortykning eller rør med tykkere vegger ved montering på steder med væskelekkasje ved høyt trykk. Den resulterende ovaliseringen påvirker også rørene med den hurtige bevegelsen av væskestrømmen. På slike steder skjer en innsnevring langs en akse og ekspansjon langs den andre, noe som i sin tur øker trykket på bendens yttervegg. Du må også ta hensyn til ovaliseringen når du legger rør på smale steder, da bredden ved bøyningen øker.

Det er to måter å forhindre ovalisering og opprettholde en rund form under kald bøyning. Først støtter veggene fra innsiden ved hjelp av et internt stopp. For det andre, støtte veggene både fra innsiden og utsiden, ved hjelp av en intern og ekstern fastholding. En intern stopp kan være sand, gummi, vann, harpiks eller lavsmeltende materialer som er forsiktig rammet inn i røret. Det viktigste er å lukke hullene i røret på en sikker måte, slik at når trykket øker under bøyning, faller fyllstoffet ikke ut. Hvis det er mulig, anbefales det å bryte hullene i rørene godt.

Ved bruk av den andre metoden er de integrerte indikatorene litt høyere, men dette krever spesielle mekaniske elementer eller tanker, som vanligvis brukes i industriell produksjon av rør. Hvis du bruker en mer stiv og solid indre fylling, vil den mer runde formen på lumen forbli, derfor brukes de oftere. Men når du bruker elastiske fyllstoffer, er den ytre siden mindre strekkbar.

Bøyemetoder

I produksjon, når rør av rustfritt stål skal bøyes, blir kaldbøyning vanligvis brukt på grunn av de høyeste lønnsomhetsindikatorene, og i tilfeller der varm bøying er nødvendig, er det ofte fordelaktig å straks hente ut ønsket form. Derfor er følgende metoder for kaldbøyning, spesielt siden de fleste teknologier ikke er veldig forskjellige fra den varme metoden.

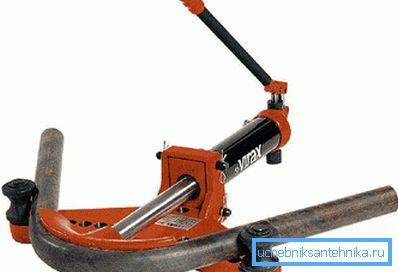

Bøying ved hjelp av to støtter

Arbeidsstykket er plassert mellom to støtter på en slik måte at den første støtten holder og den andre er bærer. Når den er utsatt for en skrue eller hydraulisk trykk eller ram, så bøyer den andre søylen. Denne metoden kan bøye rør med en diameter på opptil 350 millimeter. Utstyret har tilstrekkelig enkelhet og kan brukes direkte på installasjonsstedene.

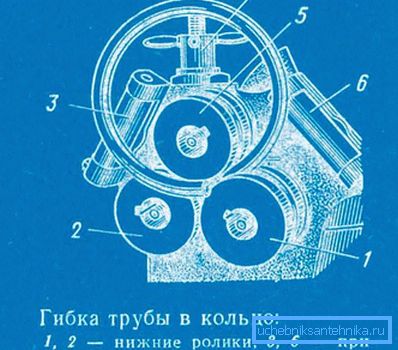

fresing

Denne metoden brukes når du trenger en ring eller en spiral fra et rør av liten diameter. Arbeidsstykket ved hjelp av mekaniske festemidler og pusher beveger seg gjennom de roterende rullene, og oppnår så nødvendig krumning.

Bøying ved å rulle

I dette tilfellet er arbeidsstykket festet og rullet ut på bestemte steder ved hjelp av spesielle baller. En lignende prosess kan oppstå både fra utsiden - innpakning og fra innsiden - rullende. Som et resultat får røret en trekantet form med avrundede kanter.

Bøying ved svingning

Denne metoden er mye brukt i industriell produksjon på grunn av den relative enkelheten med lave energikostnader og produksjonen av kvalitetsprodukter. I dette tilfellet brukes intern fylling, oftest er det et metalltau med en diameter på 0,1-0,5 mm mindre enn arbeidsstykkets indre diameter. Når du bøyer tauet, kan det føre et merke på rørets indre overflate, derfor brukes kabler av tynne vevede fibre av ikke-faste karakterer. Ved bruk av denne metoden er det også nødvendig med smøring mellom tauet og den indre overflaten, som vanligvis er motorolje eller anti-rust-såpemulsjon. Du kan bøye rør med en diameter på 10 til 425 millimeter i forskjellige plan. Derfor, for store diametre, er ikke kabelen brukt, men om mulig erstattes den av en løs eller flytende substans.

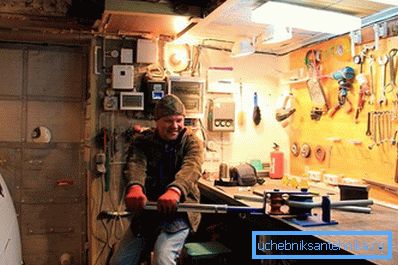

Bøying med løping

Metoden består i at en ruller beveger seg rundt en vals eller en støtte av de nødvendige dimensjoner, mellom hvilke arbeidsstykket ligger og en bøyning oppnås. På samme måte kan du arbeide med rør med en diameter på opptil 150 millimeter med tykke vegger.

Bøyning med intern hydrostatisk bevegelse

I dette tilfellet pumpes en væske inn i røret, vanligvis vann eller olje, og tett lukket med plugger. Deretter skapes trykk inni og arbeidsstykket blir mer formbart for mekaniske bøyninger.

Manuell modus

I forhold til hjemmekonstruksjon er det bedre å bruke spesielle rørbøyere. Men det er nødvendig å vurdere de mulige uønskede konsekvensene beskrevet ovenfor.

Tips! For mindre lumen deformasjon, bør interne fyllstoffer brukes.

Vi anbefaler også at du leser artiklene som beskriver metoder for bøyning av andre rør:

• Hvordan bøye et kobberrør.
• Hvordan bøye et polypropylenrør.
• Hvordan bøye et plastrør.
• Hvordan bøye et profilrør hjemme.

video

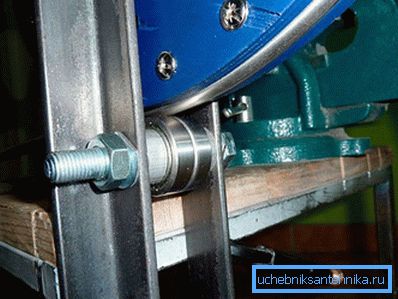

Denne videoen viser hvordan du bøyer et rustfritt rør på en improvisert rørbender:

Vi bøyer røret med is inni og uten det. I denne videoen ser du forskjellen:
