Hvordan brukes profilen aluminiumsrør

07-01-2018
Rørene

I dag har aluminiummetall okkupert en ganske stor nisje i byggemarkedet, dette er landbruk, industriproduksjon og jevn design, og i det hele tatt er ikke det siste stedet okkupert av et rektangulært, rund og firkantet rør av aluminium.

Dette ikke-jernholdige metaller og legeringer er så populære fordi det har høy motstand mot korrosjon, styrke, duktilitet, lav tetthet, immunitet mot magnetisering og lav spesifisitet.

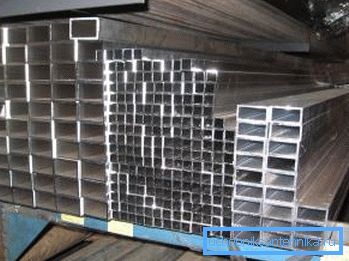

Kvadratisk og rektangulær aluminiumprofil

Nedenfor vil vi gi mer oppmerksomhet til kvaliteten på en slik profil, dens egenskaper, søknad, samt vise deg videoen i denne artikkelen.

Profil introduksjon

Parametre: bredde / høyde / veggtykkelse (mm) Belegg: Anode 15 mikron Lengde (m) Vekt per meter (kg)
100x20x2,0 - 3.0 1,21
20x10x1,5 + 6.0 0,219
20x10x1 + - 3,0 til 6,0 0,15
24,4x189x1,2 + - 3,0 til 6,0 0.253
30x18x1,5 - 6.0 0363
30x20x1,5 + 6.0 0382
30x20x1,5 - 6.0 0382
30x20x2,0 + 6.0 0495
30x20x2,0 - 6.0 0495
30x20x2,0 + - 3,0 til 6,0 0.5
40201,2 R3 + - 3,0 til 6,0 0362
40x20x2,0 + - 3,0 til 6,0 0,607
40x20x2,0 - 6.0 0,607
40x20x2,0 + 6.0 0,607
40x20x2,0 R1,6 + - 3,0 til 6,0 0,599
5030h2? 0 + 6.0 0,824
50x30x2,5 + - 3,0 til 6,0 1016
50x20x2,0 + - 6.0 0,71
50x30x2,0 + - 6.0 0,824
60x30x2,0 + 6.0 0,932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6.0 1248
80x40x2,0 + 6.0 1256
80x40x2,0 + - 3,0 til 6,0 1256

AD31T5 legering profil tabellen

Aluminium legeringer og deres fysiske egenskaper

Valsing

Merk. Legeringer i deres fysiske egenskaper adskiller seg ikke fra rent metall, men prisen blir lavere, derfor er produksjonen av profilen av dem mer lønnsom og praktisk.

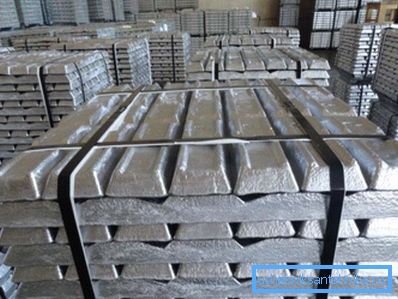

Aluminium ingots
  • Så, doping påvirker ikke skjærmodulen og elastisiteten, for eksempel har duralumin L16T nesten samme elastisitet med Al: AS (E = 7100 kgf / mm2). Utjevningsstyrken til legeringen er imidlertid flere størrelsesordener høyere enn ren Al, og legeringene kan derfor brukes til å skape strukturelle materialer med forskjellige belastningsnivåer. Dette gjelder også profiler av hvilken som helst konfigurasjon og hvilken som helst seksjon, for eksempel 20x20 mm, 4040 mm, 2040 mm og så videre. (Se også artikkelen Arbor fra et profilrør: funksjoner.)
  • Hvis ren AL er veldig plast og strekker seg til en kritisk tilstand, det vil si, før den går i stykker, kan være 40-50%, men styrken er bare 60-70 MPa, noe som er ekstremt liten for bruk av strukturelle produkter i konstruksjon. Men legeringene er allerede mye sterkere, og materialets plastikk kan reduseres, men strekkstyrken øker fra 2 til 5 ganger, og dette er nok for en slik profil å bli en ønskelig komponent på byggeplasser. I tillegg har materialet en meget høy elektrisk og termisk ledningsevne - blant ikke-jernholdige metaller er slike indikatorer høyere bare for sølv og gull.

Merk. Den mest etterspurt innen byggemarkedet er legeringer av 6xxx-serien - ca 75% av det totale målproduktet. De mest populære merkene er 6060 (6063) - AD31 og 6061 - AD33, 6005 og 6082 (AD35), samt 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4.5), 6101, 7005 (1915) og 7075.

Profil klassifisering

Merk. I en generell forstand innebærer en aluminiumprofil ekstruderte elementer, men i tillegg til dem er det også støpt produksjon.

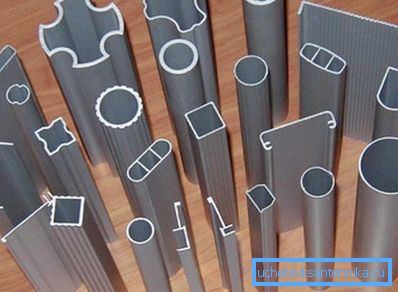

Bilde av konfigurasjonsvarianter for tverrsnitt

Når man velger aluminiumprofil for konstruksjon, bør man ta hensyn til ikke bare dimensjonene, men også dets tekniske egenskaper, hvis dette bare ikke er et dekorasjonselement, som bare må være attraktivt og behagelig for øyet.

Men aluminiumslegering for lagerstrukturer bestemmes av flere parametere, som strekkfasthet og duktilitet, relativ innsnevring, seighet, korrosivitet, elektrisk ledningsevne, varmebestandighet, og graden av herding og varmebehandling. Ved salg av produkter i butikken, skal slike produkter ledsages av instruksjoner fra produsenten, der alle disse dataene er angitt.

Profiltyper

Hele serien av aluminiumprofil utmerker seg i henhold til GOST 22233-2001, samt EN 755-9 og EN 12020-2, hvor den er delt inn i hule, faste, C-formede, U-formede varianter, samt profiler, der enden er åpen .

Så, til hule produkter er prøver som har minst ett hulrom, lukket i tverrsnitt, mens faste lukkede hull ikke har i det hele tatt. Men den åpne enden kan være i hver av disse typer, både hule og faste, som det kan ses fra den øvre figuren.

Den hule versjonen kan også ha halvåpent eller halvt lukket hulrom, men de kalles vanligvis så halvåpent eller halvt lukket. Her er kaviteten bare delvis lukket, for eksempel et aluminiumformet rektangulært rør (firkantet rundt), hvor inngangen kun er på den ene siden.

For produksjon av hule og semi-lukkede modeller benyttes tre typer matriser - broen (bro), porthole (porthole) og cross (edderkopp). En egenskap ved denne fremstilling kan kalles tilstedeværelse av en eller flere sveiser, som dannes på grunn av metallets fluiditet, som er broer som støtter doren.

Etter å ha passert broene i et spesielt kammer på grunn av høyt trykk, så vel som høy temperatur, sveises metallet igjen, men for en kontinuerlig profil skjer det å trykke på faste skiver.

Vanskelighetsgrader

I det øvre bordet ser du klassifiseringen av forskjellige ekstruderte profiler, avhengig av graden av kompleksitet i produksjonen. Alle kategorier er ordnet i stigende rekkefølge, hvor A er det enkleste alternativet og N er det vanskeligste. (Se også artikkelen Stair fra et profilrør: funksjoner.)

konklusjon

Til slutt kan vi si at hvis du vil montere en aluminiumprofilbygging med egne hender, så vil den være mest holdbar i samsvar med økningen i kompleksitetskategorien. Selvfølgelig øker dette kostnaden for materialet, men fra dette kan man ikke komme hvor som helst.
