Hvordan er bøyning av profilrør

05-04-2018
Rørene

Rammen, laget ved hjelp av formede rør, er en ganske hyppig byggestruktur. Den brukes, inkludert for drivhus, drivhus, markiser og baldakiner som har en sfærisk form.

I dette tilfellet er det to måter å lage den nødvendige formen på. Bruk en sveisemaskin eller rørbender.

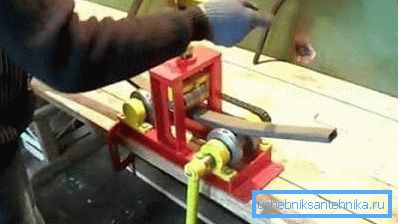

På bildet - profilrøret er bøyd uavhengig

Nedenfor betrakter vi bruken av spesialutstyr til slike formål, samt alternativer. Så du kan bestemme om du skal bruke penger ved oppkjøpet, eller det vil være mulig å begrense deg til en alternativ metode.

Tips: Pass på at når du bøyer profilrøret, ikke oppstår sprekker, kink og flatt.

Alternativ manuell rørbøyemaskin

Hvilken industri tilbyr oss

Nedenfor ser vi på hovedtyper av benders, som oftest brukes:

Kompakt manual
  1. Det er tilrådelig å kjøpe dem for arbeid med en liten mengde materialer.
  2. De brukes ikke som profesjonelt utstyr på grunn av den omtrentlige passformen til radius og lav produktivitet.
  3. Utstyret inkluderer flere utskiftbare ruller. Med hjelpen blir bøyningen av profilrøret av forskjellig seksjon utført.
  4. For å oppnå ønsket radius, er det nødvendig å kjøre materialet gjennom rørbenderen flere ganger, og ikke glemme å manuelt senke sentralrullen under hver gang. I dette tilfellet må sidevalsene forbli i en stillestående stilling. Bøyningen av metallprofilen skjer under trykk fra sentralrullen.
  5. Arbeidet innebærer fysisk innsats.
  6. Maskinen er kun konstruert for formede rør med et tverrsnitt på opptil 40 mm.
elektrisk
  1. Utstyret gjør det mulig å oppnå høy presisjonsrørbøyning.
  2. Sett bøyningsradiusen til 1? mulig ved hjelp av elektronisk eller mekanisk metode.
  3. Utstyret er i stand til å behandle store mengder materiale i skift.
  4. Selv om prisen på en elektrisk maskin er høyere enn manuell, kan den brukes til å yte tjenester til publikum, noe som reduserer tilbakebetalingsperioden.

Ulempen ved utstyret er høy kostnad og høy vekt, noe som begrenser tilgjengeligheten til den gjennomsnittlige kjøperen.
Elektrisk rørbøyemaskin

Alternative metoder

Bruk en sveisemaskin og vinkelslipere

Hvis du ikke har en rørbøyemaskin i nærheten, eller kostnaden for tjenestene passer deg ikke, er det mulig å bøye profilrøret med egne hender i riktig vinkel hjemme.

For å gjøre dette må du forberede en grinder eller "grinder" og en sveisemaskin, vil instruksjonene nedenfor fortelle deg hvordan du gjør det:

  1. Tegn et diagram som skal beregne radius for avrunding.
  2. Gjør på stedet der rørets bøyning skal produseres, vinkelsliper med en plate på metall flere tverrsnitt.
  3. Klem røret i en skrue og begynn å bøye det i den retningen du trenger, og bruk en liten kraft.
  4. Sveis kuttene med en sveisemaskin når bøyningsvinkelen passer til deg. Ikke glem å overholde TBs regler.

Tips: Slip sveisene i det siste trinnet.

Hvordan bøye et profilrør med egne hender hjemme

Sand og metallplate

Denne metoden krever ingen spesielle verktøy, så det kan betraktes som en av de enkleste, men tidkrevende.

Hvis du ikke vet hvor du skal bøye profilrøret, bruk det:

  1. Forbered sanden, som skal være nok til å fylle hele røret. Pass på å tørke og sile den.
  2. Lukk den ene enden av røret med en trehakk.
  3. Hell den siktede sanden inn i den og plugg den også på den andre siden.
  4. Ta en metallplate med en passende diameter.
  5. Sikre sikkert den ene enden av profilrøret mellom pinnene, trekk etter den andre og tapp grisen over den.

Tips: For å lette prosessen med å bøye profilen langs en liten radius, er det bedre å varme deformasjonsstedet med en gassbrenner. Integriteten til metallveggene under prosessen vil gi tett sand.

  1. Fjern tett chop etter å ha bøyet profilen, de må slås ut eller brennes ut.
  2. Fjern sanden helt fra røret.
Bruk av sand

Metoden er ganske komplisert, så den brukes vanligvis for engangsrør. Om vinteren kan sanden erstattes med vann, som skal fryses inne i profilen, ikke glem å lukke endene med trafikkorker.

Så snart væsken i røret fryser, kan du begynne å bøye den i henhold til det forberedte mønsteret.

Påfør en kvadratfjær

Profesjonelle kjenner en annen måte som ikke vil tillate veggene i et metallformet rør å deformere - ved hjelp av en fjær av samme form for dette, men av mindre størrelse. For sin fremstilling brukes ståltråd, hvis diameter avhenger av tykkelsen av veggene.

Vår for å bøye profilrøret

Det viktigste - det burde uten problemer gå inn i produktet. Deretter bør det planlagte bøyningsstedet oppvarmes med en gasslampe eller en blåsepute, siden da blir veggene lettere bøyd.

Bruk spesielle vernehansker når du holder produktet med tanger. For å oppnå ønsket radius, bruk en blank eller metallstifter, som skal monteres sikkert rundt omkretsen.

Stål blank for bøying

konklusjon

Artikkelen ga en ide om hvordan du kan bøye et profilrør til ønsket radius. For dette er det et spesielt utstyr som forenkler prosessen, eller du kan bruke "folk" -metoder, hvis maskinen er for dyr, koster ikke bøyningstjenesten deg eller du kan ikke nå dem (se også artikkelen Butt-sveising: teknologi og utstyr).

Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
