Hvordan koble to rør med samme diameter: de faktiske måtene

I denne artikkelen vil vi se på instruksjonene for tilkobling av endimensjonale rør laget av forskjellige materialer. Artikkelen er interessant, siden markedet tilbyr et bredt spekter av forskjellige rør, som avviger fra hverandre, ikke bare i operasjonelle og tekniske egenskaper, men også i forskjellige metoder for tilkobling til et enkelt system.

Men før du vurderer funksjonene i installasjonsarbeidet, vurder hva slags rørlegger tilbehør kan kjøpes.

klassifisering

Alle vannrør, i samsvar med produksjonsmaterialet som brukes i fremstillingen, er delt inn i følgende kategorier:

• metall modifikasjoner;
• polymer modifikasjoner;
• produkter fra metallbasert laminat.

Viktig: Hver av disse endringene er representert på markedet av et bredt spekter av produkter, som er preget av en eller annen tilkoblingsmetode. Derfor, når du planlegger installasjon av et vannforsyningssystem i leiligheten din eller et landsted, må du velge mellom materialer og metoder for tilkobling med maksimalt ansvar, siden pris, holdbarhet og utseende på det ferdige systemet i stor grad avhenger av dette.

Så, vurder hvordan tilkoblingen av mikseren til røret utføres uavhengig.

Metallrør docking

Ved prosessering av metall (støpejern, stål og kobber) rørlegger- og varmesystemer, brukes gjengede og sveisete ledd.

Se nærmere på hver av disse metodene:

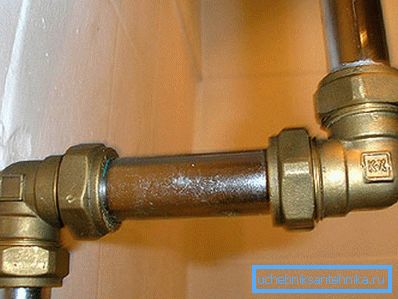

1. Gjenget installasjon, forresten, refererer også til tilkoblingen av amerikanske rør, dette er en teknologi som gjør det mulig å montere vannrør fra elementer med samme diameter i et tverrsnitt.

For å gjøre dette, kuttes en tråd i enden av begge rørene, over hvilke en spesiell metallkobling - en montering - er såret. Ved hjelp av spesielle beslag, kan du montere både rette og buede VVS- og varmesystemer.

Monteringen som brukes på slike konstruksjoner, har en innvendig gjeng, mens en ytre tråd kuttes på rørene. Hvis innretninger for installasjon er kjøpt med allerede kuttede tråder, vil det være nødvendig å kutte det på de sammenføyde elementene med egne hender med dør.

Blant fordelene ved teknologien merker vi styrken og holdbarheten til det ferdige resultatet. I tillegg kan en gjenget montering om nødvendig rulles ut og hele konstruksjonen kan demonteres for å fikse en sammenbrudd eller gjenopprette den.

Viktig: Tråden på rørene og armaturene gjelder som regel standard. Men hvis utenlandske tilbehør er kjøpt fra obskure merker, må du sørge for at produktet møter metrisk trådtype.

1. Installasjon av rørsystemer ved sveising brukes sjelden. Den største ulempen ved sveiset ledd er manglende evne til å gjøre det selv, siden en profesjonell sveiser med spesialutstyr og erfaring med å bruke dette utstyret, kan takle slikt arbeid.

Følgende typer sveisede ledd brukes til installasjon av to endimensjonale rør:

• Tverrskuddfeste (uten boring eller med innvendig boring) med ryggring;
• lengdesnakkeledd (uten skrå eller med skrå) med ensidig søm;
• kryssstump med en ensidig søm;
• ensidig vinkel;
• dobbeltsidig hjørne;
• overlappende klokke

Stengeleddet er det vanligste, da det ferdige resultatet er preget av høy styrke, forutsatt at de sammenføyde elementene er riktig sentrert.

Hvis et vannforsyningssystem med en innvendig diameter på opptil 500 mm er montert, er en ensidig skjøt sveiset, og dens styrke er tilstrekkelig. Hvis diameteren er større, er roten av sømmen sveiset fra innsiden, noe som resulterer i økt skjøthet.

Sveis betraktes som den optimale typen tilkobling for installasjon av industriell vannforsyning, men brukes sjelden i hverdagen på grunn av den høye prisen på den ferdige versjonen og begrensede betingelser for bruk av sveisemaskinen.

Lodding av kobberkomponenter er en teknologi som brukes i montering av premium vvs-systemer.

Installasjonsprinsippet er som følger:

• Endene av de sammenføyde elementene blir rengjort og dekket med loddemateriale;
• Innersiden av beslaget blir rengjort og loddet;
• Røret settes inn i beslaget og oppvarmes av en lommelykt;
• etter at loddetrinnet er avkjølt, viser det seg en sterk og holdbar koblingsdocking.

Typer av polymere produkter

Hvis spørsmålet er hvordan du kobler HDPE-røret, så er installasjonen i dette tilfelle mye enklere enn montering av en metallvannforsyning. Ingen tråd kuttes på plast, og installasjonen utføres på to måter: ved lodding eller bruk av beslag.

1. Tilkobling av HDPE-rør ved hjelp av beslag er populært når man monterer husholdningsavløp og kloakkanlegg. Relevansen av metoden er ikke overraskende, siden beslagene, uavhengig av modifikasjonen, kan installeres til og med av en nybegynner rørlegger.

Fittings, i samsvar med designfunksjonene, er delt inn i følgende kategorier:

• Crimp Modifications - Enkle og likevel effektive og universelle i bruk monteringstilbehør. Spesielle tanger brukes til installasjonen, noe som gjør det mulig å jevnt fordelte den påtrykte kraften rundt omkretsen av komprimerings mansjetten.
• Trykk beslaget - er preget av størst pålitelighet, siden de garanterer et komplett mangel på lekkasjer.

Installasjon utføres ved bruk av et spesielt apparat. Fittings av denne typen installeres først og fremst for installasjon av rørleggerarbeid, etterfulgt av innarbeiding i veggen eller gulvbelegg.

• Skruebeslag - Dette er den optimale løsningen hvis det er enkelt å installere. Tilkoblingselementer brukes slik at det under drift er mulig å demontere strukturen.

1. Sveiset tilkobling av propylenrør ved bruk av spesialutstyr utføres fra ende til slutt eller ved bruk av plastbeslag.

Butt-sveising er relevant når installasjon av vann og kloakk systemer med stor diameter. For en annen type sveising, brukes en elektrofusjonskobling eller spesielle beslag.

I begge tilfeller smelter sammenføyningsflatene, og når plasten avkjøles, dannes en pålitelig, nesten monolitisk ledd.

Montering av metallplast

Sammenføyning av metall-plastrør utføres av følgende koblingselementer:

• Kollettkompresjonsdeler - Ved installasjon settes inn i hullet med en skaft, strammet med en hylse og festet med en hylsmutter. Skaftet til forbindelseselementet er utstyrt med gummitetningsringer, som komprimeres av et klemrør og gir den nødvendige tetthet.
• Alt-i-ett trykkfittings er et engangs docking tilbehør. Et passende skinne utstyrt med tetningsringer settes inn i røret så langt det går. Deretter krympes en fleksibel mansjett ved hjelp av spesielle tang, som utfører funksjonen til en hylsmutter.

konklusjon

Nå vet du hvordan du kobler PVC-rør eller deres metallkomponenter. Den oppnådde informasjonen kan brukes i praksis ved å velge rør og tilkoblingselementer for å erstatte rørleggerarbeidet i en leilighet eller et landsted.

Mer nyttig informasjon kan bli funnet ved å se videoen i denne artikkelen.
