Hvordan lage en sandwich rør til skorsteinen: enhet og

Hvis vi snakker om enkel installasjon og driftsikkerhet, vil smørbrødrøret til skorsteinen - bygget med egne hender, være det beste alternativet for ditt landsted eller hytte. Skorstene av denne typen har en rekke fordeler, det er nesten fullstendig fravær av sot på veggene, og dermed økt brannsikkerhet.

I tillegg kommer det ikke til kondensat, og det er veldig lett å vedlikeholde. På grunn av egenskapene er en slik anordning ideell for trebygg, slik som bad, som vil bli diskutert nedenfor. Og som et ekstra materiale, vil vi vise deg videoen i denne artikkelen.

Installasjonstrinn

Merk. Installasjon av sandwich rør involverer bruk av varmebestandig hermetic for docking, slik at luft ikke lekker. Ellers vil dette føre til en nedgang i trykk- og varmeoverføringskvaliteten til ovnen selv.

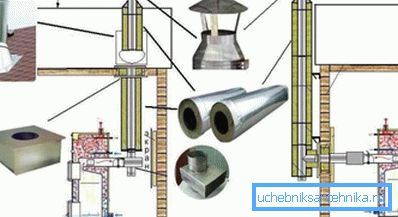

Rørinnretning

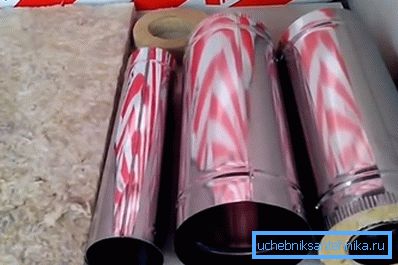

• I det øvre bildet ser du en skorsteinanordning laget av et rørrør, nærmere bestemt er selve røret (fra venstre til høyre) basaltull (fra smelter av vulkanske formasjoner), som tjener som en pakning, så den indre sylinder og ermet, og i bakgrunnen er en hette. Sylindrene er laget av varmebestandig rustfritt stål uten tilsetning av tilsetningsstoffer M 430 (ikke austenitisk) - dette er den billigste legeringen av alle høy kvalitetsklasser, og den tilsvarer fullt ut de belastningene som blir lagt på den i fremtiden.
• Også for skorstene av denne typen kan austenitisk stål brukes, men samtidig øker strukturen på om lag en og en halv ganger, men samtidig vokser korrosjonsmotstanden. I tillegg vil kostnaden for skorstenen fra et sandwichrør påvirke merkevaren, men det skal bemerkes at merkevaren ikke har direkte tilknytning til produktkvaliteten, og derfor bør man først og fremst ta hensyn til metallet, og ikke til merkevaren.
• Ytre sylinderen (metalltykkelse 0,5 mm) kan brukes til både smørbrød og gass skorstene, og metallplaten omdannes til en sylinder ved bruk av rullesveising. Den indre hylsen (arktykkelse 0,8-1,0 mm) er sveiset med en ikke-belagt elektrode (wire), og avhengig av omstendighetene kan det være argon- eller buesveising.

Merk. Som produsent av sandwich pipe for skorstein produsenter bruker vanligvis en basaltull type PAROC. Fordelen ved dette materialet er at i sin fremstilling ikke anvendes harpiksbindende bindemidler som blir ødelagt under oppvarming og matta blir til sand.

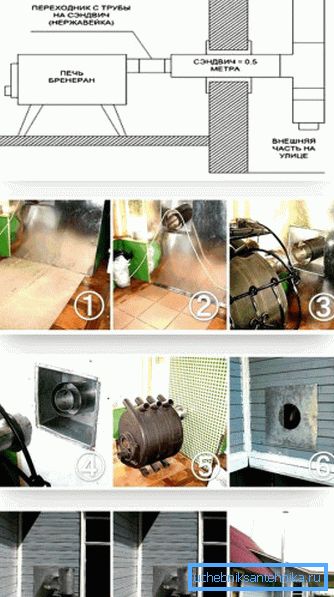

Installasjon over veggen

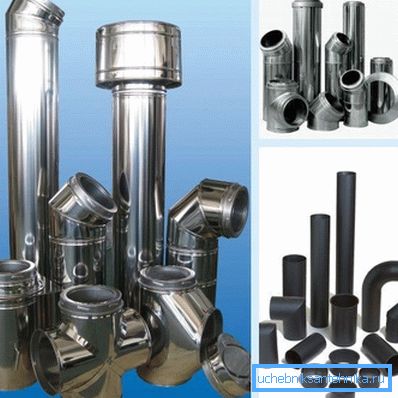

Det er også mange grunner til å installere skorsteinslangrør gjennom veggen, og ikke gjennom taket, og i denne situasjonen vil du bli hjulpet av forskjellige adaptere for å montere strukturen. Du kan se disse elementene i de øvre fot - hjørneadaptere, gjennomføringskoblinger, tees og quadrangles for rør.

Først av alt, for å montere røret, må du demontere veggen og styrke omkretsen av passasjen, samt skjære den med galvanisert stålplate for brannsikkerhet. Etter dette monterer du den ytre braketten og legger to hjørner til den som løpere for fri slipp av tee.

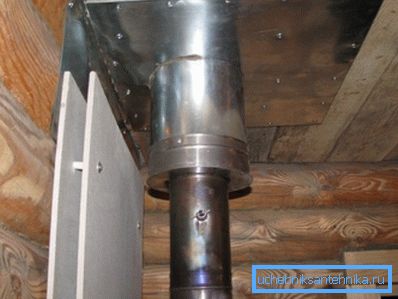

For å observere samme brannsikkerhet i umiddelbar nærhet av røret, må du lukke veggen selv og du kan bruke 10 mm kryssfiner eller OSB med samme tykkelse for å gjøre dette, og skru et asbestark over hele området over det med skruer.

En galvanisert plater er skrudd på toppen av asbest (ark har vanligvis 20001200 mm i omkretsen). Platen vil også trenge å kutte et firkantet hull for tunnellen, og åpne tunnelen med lakk på metall for å beskytte mot korrosjon.

Merk. Ved montering av en metall skorstein gjennom veggen brukes en metode som kalles en rabatt. Dette betyr plassen som må ligge mellom røret og veggen.

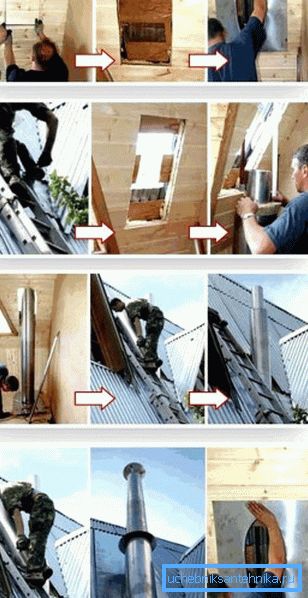

Takmontering

Som mange enheter av denne typen, er installasjonen av en skorstein laget av sandwich rør - utført fra bunnen av, det vil si fra en oppvarming enhet (ovnen) gjennom taket eller gjennom en vegg. Når du monterer strukturen, ta hensyn til sylinderens ender - på den ene siden er de nødvendigvis innsnevret, noe som gjør det mulig å montere strukturen ved å sette rørene i hverandre, noe som i praksis ser veldig lett ut.

På taket (tak og tak), som i veggen, må du lage et hull som lukker det med et ark galvanisert metall, som tidligere har plassert asbest under det for å observere brannsikkerheten i strukturen. Utvendig, galvanisering (avhengig av takmaterialet) du enten bøyer seg over forsiden av taket, eller gjør ender under den, men i alle fall må du (etter å ha montert røret) sikre arket med selvskruende skruer.

Hvis du bygger et bad, er taket ofte flatt (lean-til), og skorsteinens høyde må være minst en meter fra toppen av rampen, og for et to-takte tak må du stige minst 30 cm over ryggen.

Når skorsteinen har en høyde på mer enn en meter, er dette veldig bra - ettersom kraften øker, men samtidig øker vindstyrken, og vindmotstanden reduseres. I slike tilfeller styres røret med stifter som er festet til klemmen øverst på skorsteinen.

For å øke trekkraften er en deflektor montert på skorstenens øvre ende, men hvis fronttaket er laget av brennbare materialer, som f.eks. Helvetesild, er deflektoren utstyrt med en arrestor. Dette er et lite stålnett som ikke tillater brennende partikler av brensel å fly ut.

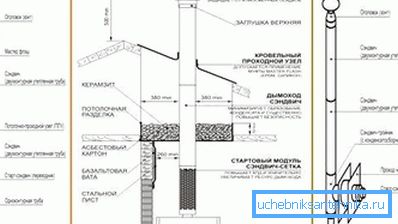

festene

Den totale lengden på skorstenen fra risten til avbøyeren skal ikke overstige 5-6m. For docking, pass på at du bruker varmebestandig tetningsmasse (minst 1000 ° C), og etter montering må du ikke glemme å fjerne beskyttelsesfilmen.

For å maksimalt lette vedlikeholdet av røret under driften, krasjer en revisjon i den - dette er en passiv tee med sidedør, hvoretter det senere blir mulig å utføre rengjøring.

Støttebraketten til skorsteinen kan gjøres selvstendig - for dette vil du trenge stålhjørner på 5030 mm, en grinder og en borer for boringshull. Brakettrammen kan monteres med M10 bolter eller forsegles med elektrisk sveising.

konklusjon

I nærvær av alt nødvendig materiale for å gjøre installasjonen av en sandwich skorstein med egne hender, er det ganske enkelt å følge alle instruksjonene fra produsenten. Mye mer lønnskostnader vil bli brukt på å lage hull i taket eller veggen og dekke dem med beskyttende materialer (se også artikkelen Polyetylen trykkrør - vi studerer alle deres egenskaper).
