Hvordan lodde kobberrør: høykvalitets teknologi

Til tross for populariteten til moderne plastrør, gir kobber ikke opp sine stillinger. Fysiske og kjemiske egenskaper av dette materialet, allsidighet og holdbarhet gjør det hensiktsmessig i ethvert rom, og den varme fargen vil forlenge ethvert standardrom. Etter å ha mestret de grunnleggende teoretiske regler for hvordan man lodde kobberrør, selv i mangel av erfaring, kan du selvsikkert starte aktiviteter på egen hånd.

Fordeler med kobberrør

Avviser plast og velger et valg for kobbersystemet, du kan sikkert tape penger, men også forsikre deg mot mulige problemer. De er få, men alt skjer for første gang. Kobberrør er motstandsdyktig mot de negative effektene av sollys, lange leddene "fører ikke" fra høye temperaturer og brister ikke fra lave, noe som ikke kan sies om plastikk (se også artikkelen Utstyr for lodding av kobberrør: vi analyserer funksjonene).

Produksjonen av kobberrør gir tre alternativer - solid, halvfast og myk (merket henholdsvis R 290, R 250, R 220). Hardhet betyr bruddmotstand. For enhetens varmesystem eller rørleggerarbeid i huset er praktisk og praktisk å jobbe med sistnevnte.

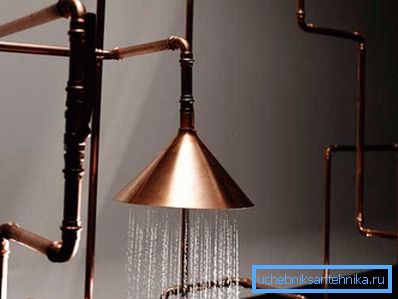

De tåler lett standardtrykket i rørledninger og en vanntemperatur på 95 ° C. Myke rør er ekstremt fleksible og kan enkelt bøyes flere ganger ved å bruke færre beslag, som kan være et originalt og uventet designelement.

Har du allerede kjøpt materialene?

Å gi en kontinuerlig arbeidsflyt vil tillate det nødvendige settet av tilgjengelige verktøy og materialer:

• stålbørste eller skurepute for å forberede den ytre overflaten av røret og det indre fittinget;
• flusspasta (solgt i ferdig form) og børste for påføring;
• filler for å fjerne overflødig flux;

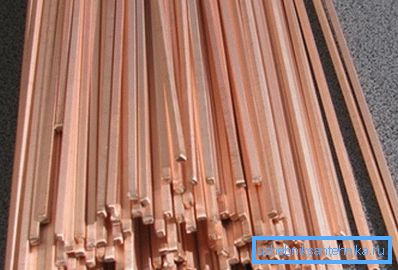

• loddemateriale (produsert i form av stenger i diameter på 3 mm);

• pipe cutter;
• Faskosnymator eller reamer, hvis du fortsatt må kutte et stykke av en disk eller en sag på metall og mange burrs dannes;
• dorer og kalibreringshylser;
• inventar;
• en ekspanderer (med klokkeformet forbindelse);
• oppvarming utstyr (noe å lodde kobber rør).

Loddingsteknologi

Uansett hva som skal brukes til oppvarming (en lommelykt eller et elektrisk loddejern), forblir handlingsplanen alltid omtrent den samme.

Det anbefales å arbeide i følgende rekkefølge:

• kutt røret i stykker av ønsket lengde;
• rengjør endene;
• bruke flux;
• oppvarming av skjøten til sveising loddetinn;
• La stoffet avkjøles.

Vi lader sikkert - vi får flotte resultater

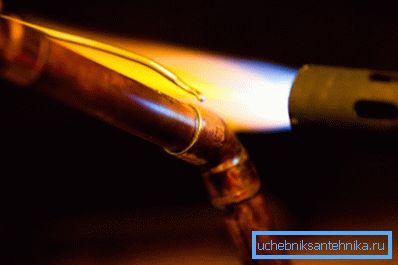

Når spørsmålet om lodding oppstår, er kanskje det mest overbevisende argumentet spørsmålet om sikkerhet og bekvemmelighet. Brennere med åpen flamme opererer i høy temperaturmodus opp til 1000 ° C, noe som er forbundet med økt fare: brennbare gjenstander, flyktige kjemiske damper, trusselen om brenning - dette er litt irriterende.

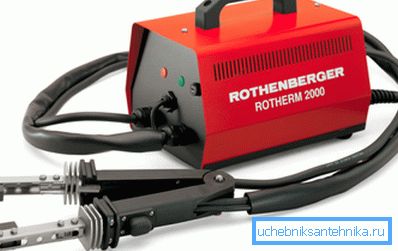

Det mest passende alternativet for behagelige arbeidsforhold, spesielt på vanskelige steder, ville være et elektrisk loddejern for kobberrør. Det ser ut som tang som vikler et rør og varme det opp.

I dette tilfellet brukes myk loddetinn (tinn-bly, tinn-kobber og tinn-kobber) og opererer ved en temperatur på mindre enn 450 ° C. Teknologien for tilkobling av systemet forblir den samme, og risikoen for brenning av brensel reduseres.

Mellom montering og stikkontakt

Vanligvis brukes et loddejern til å arbeide med beslaget. Dette er en ekstremt praktisk, trygg, tidsbesparende (men ikke en lommebok) metode. Fordi allerede i produksjonsfasen er en lavmeltende loddemetode for et lavtemperaturregime vanligvis plassert inne i forbindelseselementet.

Det gjenstår bare å kombinere de forberedte elementene og varmen.

Mer økonomisk alternativ, men ikke mindre kvalitet, vil være lodding til stikkontakten, som lett kan gjøres med egne hender. Etter å ha plukket på ekspansjonshodet av riktig diameter, sett den inn i rørhullet. En sving roterer spaken (kjeglen utvides og en stikkontakt dannes).

Vær oppmerksom på! Maksimalt gap mellom det innsatte røret og veggene på koblingselementet skal være 0,2 mm. Ellers vil kapillær "absorpsjon" av væskesolder bli ødelagt.

Foreløpig forberedelse av overflater

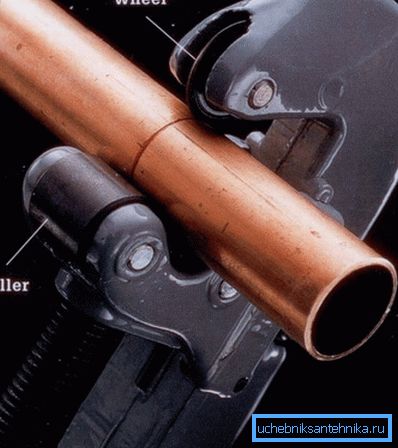

Hvis du må kutte røret, er det ønskelig å bruke en spesiell enhet. Operasjonen vil ta maksimalt 7 omdreininger av rørskiveplaten og vil gi et rent kutt. Metallsagen vil etterlate mye griser som rengjøres av en rifler eller ansiktsplukker.

I tillegg er liten deformering mulig - et rundt hull presses ned og blir litt ovalt. Defekten elimineres ved en form for utjevning av overflaten, først fra innsiden med en kalibreringshylse, deretter utvendig med en kalibreringsdorn.

Klipp, "strykes" steder blir i tillegg behandlet med en stålbørste eller en spesiell svamp fra de minste flekkene. Den samme operasjonen utføres inne i koblingen, montering, stikkontakt.

Kul lodding gyldne hender

Før lodding av kobberrør er det nødvendig å utføre standardoperasjoner:

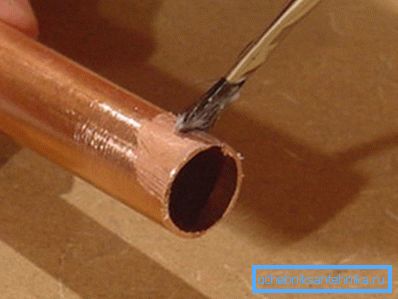

1. Det område av rørkanten som vil bli ledd med koblingselementet, børst uten fanatisme og økonomisk smøring med flux. Det forfiner til slutt kobber og fremmer jevn fordeling av loddetinn.

1. Etter å ha satt røret inn i beslaget hele veien, vri noen av delene for bedre å distribuere strømmen.
2. Fjern overflødig materiale med en klut.
3. Varm skjøten til ønsket temperatur med et loddejern.
4. Etter å ha presset en stang til et gap mellom de tilkoblede detaljene, fører det langs en sprekk uten å stoppe oppvarming. (Fabrikkens loddebeslag skal kun oppvarmes).

Vær oppmerksom på! Lengden på stangen, litt mer enn diameteren til beslaget eller stikkontakten, vil bli brukt til lodding av en seksjon. Lengden er lett å merke, bøyer til side tilsvarende lørdetall. Denne instruksjonen vil hjelpe deg til ikke å kaste bort materiale forgjeves.

1. Når en del av smeltet loddemiddel "absorberes" inn i sporet, fjern det elektriske loddejernet.
2. La knuten avkjøles naturlig. For å akselerere denne prosessen med kaldt vann er det ikke verdt det - sprekker kan oppstå.
3. Fjern fluxrester fra utsiden med en trag, inne med vanntrykk.

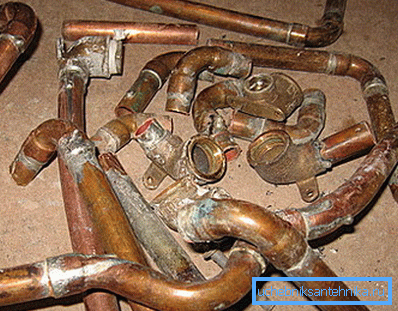

Mulige feil

Det er situasjoner når ekteskap skjer, til tross for formell overholdelse av operasjonssekvensen.

I henhold til standarder for det internasjonale sveisesamfunnet AWSC3.3, defineres hovedtyper av feil:

• ufullstendige drikkefuger;
• flekker av flux;
• revet kanter og sprekker;
• samlet utilfredsstillende syn på det ferdige arbeidet.

Statistikk viser at "menneskelig faktor" oftest fører til dårlige resultater, men ikke kvaliteten på materialene. Siden kobberprisen er høy nok, bør dette være et incitament til å følge prosessen nøyaktig.

Oppsummering

Hvis du pleide å jobbe med et enkelt loddejern eller gassbrenner, vet du allerede halvparten hvordan du kobler kobberrør. Muligheten, multiplisert med ønsket om å ha kobberrørledning i huset, er et utmerket incitament til å mestre en ny teknologi og få erfaring med et nytt materiale.

Videoen i denne artikkelen viser i detalj forberedelsen av kobberrøret for lodding og selve prosessen.
