Hvordan lodde kobberrør

Rørprodukter laget av kobbermaterialer og deres legeringer har ikke likt en nyhet i våre varmesystemer i lang tid; I tillegg blir de stadig mer funnet i moderne vann- og gassforsyningslinjer av boligbygg og industrielle bedrifter. Disse pålitelige og plastiske produktene er mye brukt i dag som kritiske komponenter i moderne klimaanlegg og kjøleenheter av ulike profiler.

Alt dette er ganske nok for oss å ha et ønske om å lære å danne faste ledd fra lignende produkter, eller rettere sagt, å bli kjent med hvordan man lodde kobberrør i hjemmet. Faktum er at de kjente teknikkene for kobling av kobberrør har vært brukt i lang tid og innebærer innføring av en spesiell smeltet bindemiddel eller lodd i kontaktsonen. Det som er spesielt viktig å vite når man masterer prosessen med lodding av kobberrør, er at pålitelig sveisekontakt oppnås som regel bare i tilfelle når smeltepunktet til loddet i seg selv er like under smeltepunktet for rørene som sveises.

Vi legger også merke til at høy kvalitet og pålitelig lodding av kobberrør med egne hender vil kreve fra entreprenørens spesielle forsiktighet ved arbeid med produktene som sveises, samt viss teoretisk opplæring.

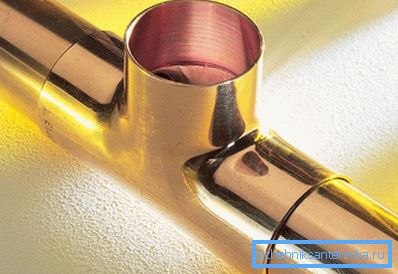

Fordeler ved sveiset kobberforbindelser

For ikke å nevne i vår artikkel, og at settet av bevis som ytterligere bekrefter de ubestridelige fordelene ved kobberstrukturer oppnådd ved den sveisede metoden. Slike nevner bare øke den stadig økende etterspørselen etter produkter, som preges av et stort sett av ganske unike egenskaper:

• holdbarhet og styrke av sveisede kobberprodukter;
• tilgjengelighet og enkel behandling av kobbermateriale;
• muligheten til å velge betingelsene for dannelse av sveisekontakt (ved å justere sveisemodus).

I tillegg vil bruken av de nyeste sveisingsteknikkene tillate deg å spare på slike obligatoriske monteringsdeler som standardadaptere og beslag, noe som betydelig reduserer den totale kostnaden ved produksjon av sveisede varmeledninger.

Kobberrør loddemetoder og verktøy brukt

Ved utførelse av spesielle operasjoner relatert til sveising av billeter med forskjellige diametre, brukes følgende temperaturregimer oftest:

1. Høy temperatur modus med termisk oppvarming av smeltezonen til 900 grader, brukt til emner under betydelige belastninger.
2. Lavtemperaturbehandlingsmodus, praktisert mest i hverdagen med en arbeidstemperatur i kontaktsonen opp til 450 grader.

For enkel fiksering av leddrør under lodding, kan det hende du trenger følgende verktøy:

• Spesiell rørkutter, som gir en jevn kutt av arbeidsstykket på stedet for den tilsiktede sveising.
• Kamferpreparasjonsverktøy (inkludert avfallsbehandling).
• En spesiell type ekspansjonsmekanisme som brukes til å forberede spikeområdet til en dybde som tilsvarer diameteren av de sveisede emner.

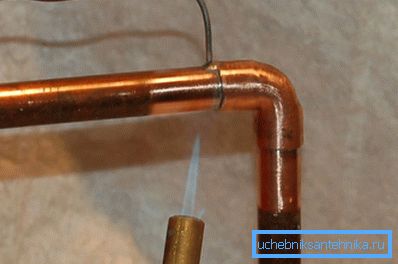

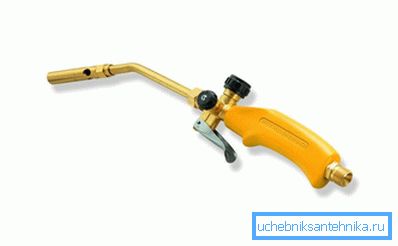

• Og til slutt, selve sveisemaskinen eller gassbrenneren, som brukes direkte til sveising av kobberleddene.

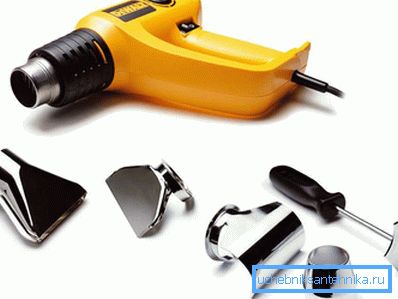

I tillegg til dette vil du sikkert trenge en termisk tørketrommel, hvorved det blir mulig å varme kryssepunktene til blankene til 650 grader (brukes hovedsakelig ved arbeid med lavmeltende soldater).

Tilstedeværelsen i dagens verktøysett av en slik varmesveising vil tillate at eieren enkelt kan justere temperaturen i sveisesonen, samt opprettholde det på et optimalt nivå. I tillegg gir et bredt spekter av utskiftbare dyser som er inkludert i arbeidssettet til sveiseapparatet muligheten til å lede en strøm av oppvarmet luft til et hvilket som helst sted som er praktisk for deg.

Materialer som brukes i lodding av kobberstykker

Før lodding av varmeledningene med egne hender, Enhver utøver er rett og slett forpliktet til å gjøre seg kjent med arbeidsmaterialene som brukes som termiske soldater. I tillegg skal han sikkert være oppmerksom på at alle disse materialene i henhold til egenskapene til refraktoritet er delt inn i harde og myke soldater.

lodde

De såkalte soldatene med høy refraktoritet ligner utvide stenger av vilkårlig profil og brukes vanligvis når metallet oppvarmes i loddingssonen til maksimal mulig temperatur (opptil 900 grader Celsius). Slike temperaturer gir høy kvalitet og pålitelig loddetinn kontakt.

Tips! Slike loddematerialer brukes hovedsakelig i reparasjons- og restaureringsarbeid utført på ansvarlige tilførselsledninger eller i reparasjon av industrielle klimaanlegg og spesielt kjøleutstyr.

De mest typiske representanter for lodding av denne klassen inkluderer selvflussende kobber-fosforblandinger, utstyrt med et bredt utvalg av tilsetningsstoffer (som Cu94 P6 og Cu92 P6 Ag2). 6% sølv eller fosfor, som er nesten usynlig for øyet, vil tillate deg å senke smeltetemperaturen til denne typen loddemasse opptil 750 grader. Og det antas at den faktiske ekspansjonshastigheten til materialene som brukes nesten tilsvarer nøyaktig den for kobber, noe som gjør det mulig å oppnå en sterk og pålitelig forbindelse.

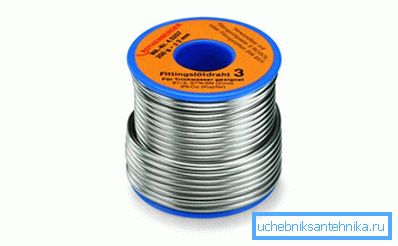

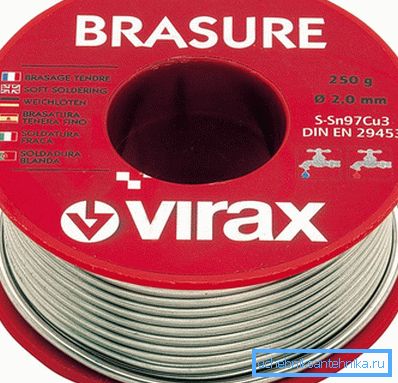

Soldater, ofte kalt "myke", fikk navnet sitt på grunn av det faktum at de brukes i forbindelse med lavtemperaturbehandling av kobberrør produsert i levekår. De er som regel laget i form av ganske tynne ledninger og er utviklet på grunnlag av slike populære kjemikalier som bly, tinn, sink eller deres legeringer som er kjent for oss alle.

flukser

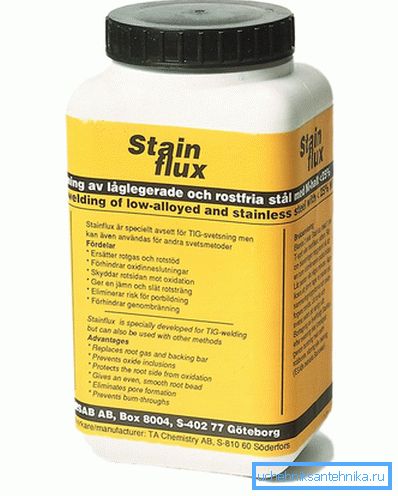

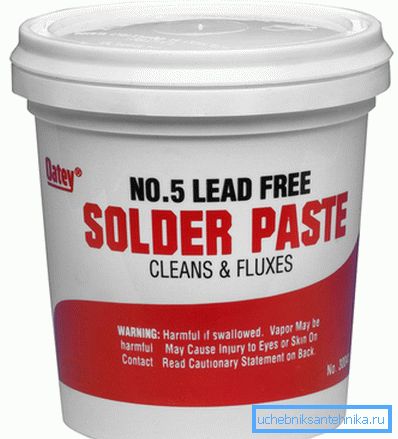

For å forenkle prosedyren for lodding av kobberrør med egne hender, brukes spesielle pastalignende eller likvide sammensetninger ofte (de kalles også fluxer). Det er viktig å merke seg at ofte suksess eller fiasko i en operasjon kan avhenge av riktig valg av en eller annen flux.

Som solgte er materialene vi vurderer, også konvensjonelt delt inn i lavtemperaturreagenser (opptil 450 grader) og høy temperatur kjemiske komponenter som brukes til lodding over 450 grader.

Slike kjemiske sammensetninger blir anvendt til følgende formål:

• Fremmer rensing av loddsonen fra skadelige oksyder;
• Beskytt arbeidsområdet fra inntrenging av oksygen, som alltid finnes i miljøet.
• danner gunstige betingelser for en jevn fordeling av loddssammensetningen ved loddingspunktene;
• forbedre kvaliteten på vedheft av produkter med loddemateriale.

I arbeidsprosessen spres loddet, oppvarmet til ønsket temperatur, jevnt i deler av delene som skal loddes, og danner dermed en pålitelig tilkobling. Etter avkjøling av loddetinnkontakten fra behandlingsområdet blir alt overflødig fluss ganske enkelt fjernet.

video

Denne videoen er viet til loddingrør med myk lodd:
