Hvordan lodde polypropylen rør - en detaljert guide

Når du installerer et VVS- og varmesystem, er det ikke nok en enkel tilkopling. For å sikre akseptabel tetthet i leddene og rørets holdbarhet, er det nødvendig å bruke sveising.

Funksjoner ved installasjon av PP rørledning

Når det gjelder installasjon av rørledningen, vil en person definitivt møte spørsmålet om hvordan man lakkerer polypropylenrør.

Generelt kan denne prosessen deles inn i 2 faser:

• Begge plastelementene er oppvarmet;
• Mens materialet er kaldt, er enden av røret satt inn i stikkontakten. Etter avkjøling garanteres skjøtets tetthet ved lodding av materialet.

Likevel har dette enkle spørsmålet sine egne finesser. Sveiseteknologien er avhengig av om rørledningen er forsterket eller ikke.

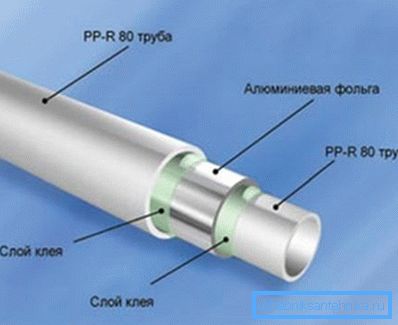

• Forsterkede PP-rør brukes hovedsakelig for varmtvannsforsyning og varmesystemer. Aluminiumsfolie (eller glassfiber) er plassert mellom to lag plast og forhindrer overdreven lineær ekspansjon ved oppvarming. PN25-merkingen sier om forsterkningen med folie, og forsterkningen med glassfiber er funnet med merkingen PN20; vanlige rør produseres med samme merking;

• Når det gjelder hvordan man lodde polypropylenrør for kaldt vann, kan du bruke en vanlig, ikke-forsterket rørledning.

Funksjoner av den forsterkede rørledningen

Veggstrukturen på det armerte PP-røret pålegger visse restriksjoner på sveiseprosessen. Men hvordan å lodde polypropylenrør med et forsterkende lag? Hovedoppgaven her er at kjølevæsken ikke er i kontakt med forsterkningsmaterialet (glassfiber eller folie).

Hvis du prøver å lodde polypropylenforsterkede rør uten ytterligere forberedelse, vil varmebæreren ikke bare påvirke polypropylenlaget selv (enden av røret), men også limlaget mellom folien og polypropylen. Før eller senere vil limet ikke tåle effektene av høy temperatur og trykk av væsken, så sannsynligheten for delaminering er høy.

Som et resultat begynner vannet å falle inn i rommet mellom topplaget av polypropylen og forsterkningsmaterialet. Som et resultat oppstår oppblåsthet på overflaten av rørledningen og lekkasje - kostnaden for feilaktig å forberede røret er svært høy.

Lodde PP rør i trinn

Generelt kan du velge følgende sveise trinn:

• rørledning forberedelse;
• oppvarming av jern (loddeapparat);
• Polypropylenoppvarming og rørledningstilkobling.

Den viktigste forskjellen i teknologi, på grunn av forsterkning av polypropylen, påvirker forberedelsesfasen.

Sveisepreparasjon

Instruksjoner for å forberede rørledningssegmenter for sveising er som følger:

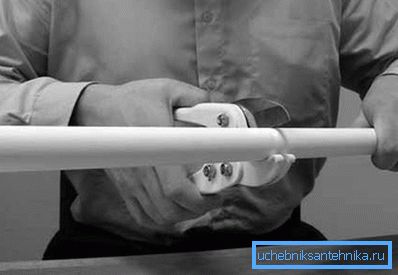

• Den nødvendige rørlengden er kuttet;

• rumpa er grundig rengjort fra grus og skitt;

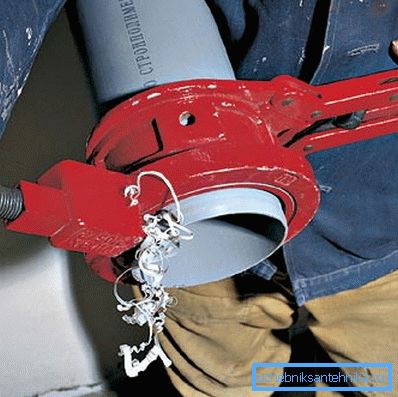

• det er ønskelig å fjerne avfasningen, den ytre - fra røret, den indre - fra den indre overflaten av kontakten. Innvendig avfasning kan fjernes selv med en kniv, hvis det ikke er noen spesiell materialvalser.

Vær oppmerksom på! Hvis avfasningen ikke fjernes, kan den myke plasten enkelt klatre opp når røret settes inn i stikkontakten. Som et resultat kan det myknede materialet forstyrre den frie strømmen av væske.

Når det gjelder den forsterkede rørledningen, er det her også nødvendig å eliminere muligheten for kontakt av forsterkningsmaterialet med en væske.

• Hvis forsterkningen er ekstern, må du bare rengjøre aluminiumlaget med en barbermaskin. For å øke hastigheten på prosessen, kan du bruke spesielle dyser til øvelser;

• Ved intern forsterkning er det bedre å fjerne det øverste laget av plast og aluminiumslag.

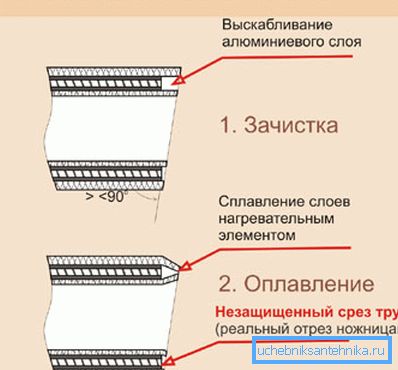

Vær oppmerksom på! Enkel sveising skrapte bare ut det forsterkende laget med en pincet, og lagene av polypropylen smelte sammen med hverandre under lodding. En slik tilnærming har rett til å eksistere, men praksis viser at denne forbindelsen også er utsatt for delaminering.

Når du løser problemet med å lodde polypropylenrørene med indre forsterkning, må du bruke en barbermaskin. Dette er et ganske enkelt verktøy, og det ser ut som en sylinder med en kanten på innsiden. I arbeidsprosessen settes barbermaskinen på røret og svinger med en innsats, varigheten av operasjonen avhenger av tykkelsen på laget som fjernes.

Kniven selv er festet med en bolt, så når det er nødvendig å fjerne et tykt lag av materiale, er det bedre å gjøre det i lag, og fjerne tynne chips. Om nødvendig kan knivens stilling justeres manuelt.

Når det gjelder kostnaden, er det bare fornuftig å kjøpe en dyr barbermaskin som er profesjonelt involvert i installasjon av varme og VVS. Forskjellen mellom det billige alternativet er bare i slitestyrets holdbarhet, en slik kniv er laget av mindre holdbart materiale.

Sveiseverktøy

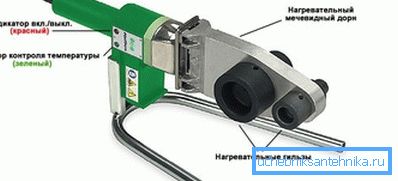

Utformingen av "sveisemaskinen" er ganske enkel:

• hus med temperaturregulator og på / av-indikator;
• sålen (dornen), dens form ligner et jern. Hull for oppvarming av ermer med forskjellige diametre er gitt i dornen;

Vær oppmerksom på! Ermene selv har Teflon belegg, så det er strengt forbudt å klø dem med metallobjekter.

For å sveise en PP-rørledning, er det nødvendig at overflaten på ermene oppvarmes til 260 ° C. Deretter setter røret inn i ermet, og stikkontakten sitter i den andre enden. Når enheten er oppvarmet, er det nødvendig å orientere seg på varmeindikatoren, så snart temperaturen på doren når ønsket verdi, vil lyset gå ut.

Vær oppmerksom på! Det er viktig å ikke overopphete materialet. Resultatet av overoppheting kan være at plasten delvis overlapper det indre tverrsnittet når det er tilkoblet. Du kan dømme overoppheting ved å endre fargen på polypropylen.

Oppvarmingstiden avhenger av diameteren, du kan navigere til verdiene gitt i tabellen.

Rørtilkobling

Etter oppvarming av rørledningen, kan du gå direkte til hvordan du lodde polypropylenrør. Samtidig vil en del av plasten klemmes ut i skjøten, dette er normalt og bekrefter bare at sveisingen er gjort riktig.

Ved tilkobling av PVC-rør, dreies rørene omtrent en halv omgang i stikkontakten. Dette er gjort for å oppnå større tetthet. For propylen er dette absolutt kontraindisert, det mykede materialet deformeres og blir uegnet til bruk.

For at polypropylenet skal herdes, er det bedre å bare legge til side en frisk forbindelse i et par minutter. Den endelige tettheten på leddene kontrolleres etter installasjon av hele oppvarmingssystemet (VVS), og la vann under trykk.

Når du er ferdig med arbeidet, må du tørke overflaten av hylsen med en myk klut. Til tross for Teflon-belegget, kan det være noe plast på overflaten. Hvis det oppstår riper på overflaten av liner, vil det sikkert påvirke sveisekvaliteten, slik at en feil ikke kan løses med egne hender.

Oppsummering

Installasjon av varmesystemer og rørleggerarbeid ved bruk av moderne polypropylenrørledning er umulig uten sveiseprosessen (lodding). Denne prosessen har ingenting å gjøre med sveising av metall, polypropylen lodding er mye lettere. Takket være dette kan selv en nybegynner rørlegger håndtere oppgaven med å bli med i en polypropylenrørledning.

Videoen i denne artikkelen viser et eksempel på riktig lodding av polypropylenrør.
