Hvordan og hva er forbindelsen til metallrør

Det er flere måter å koble kobberrør når du installerer rørsystemer. På byggmarkedet er det mange forskjellige beslag, festemidler, loddematerialer for slikt materiale, som gjør det mulig å utføre både avtakbare og endelte tilkoblinger som ikke krever vedlikehold. Denne artikkelen vil se på dem alle, inkludert tilkobling av metallrør med tråder.

Kobberrørledningstilkoblingsmetoder

Installasjon av systemet består av følgende trinn:

• merking av segmenter - det er viktig å gjøre de riktige målingene med de nødvendige toleransene på en stor måte;
• kutteprodukter - laget strengt i rette vinkler med et spesielt verktøy. Det er bedre å få ham til flere svinger, slik at det senere ikke legger ekstra innsats;
• støt trimme - fjerning av skjæregriller og oksidfilm;
• par segmenter.

Forbindelsen av kobberrør kan forekomme på følgende måter:

• kapillær lodding;
• høy temperatur lodding;
• gjennom beslag.

lodding

Vurder hvordan du kobler kobberrørene på denne måten, og under de foreslåtte prosessinstruksjonene kan du forstå det mer detaljert:

1. Påfør fluss til den rengjorte overflaten.
2. Koble delene og påfør lørdet til skjøten.
3. Varm leddet jevnt med en lommelykt eller blåseskjærre til flommen forandrer seg i fargen og loddet smelter.
4. Fjern brennerflammen og la smeltet loddemasse lukke gapet mellom delene og fryse.

Tips: Eksperter anbefaler at du bruker en loddestang langs lengden tilsvarer diameteren på produktet. Du kan kutte stenger av ønsket lengde før lodding. Hvis en av forbindelseselementene er en loddemåler som allerede er på fabrikken, er det ikke nødvendig å legge til det under lodding.

1. Ikke bruk mekanisk kraft etter å ha fylt skjøten, noe som gir deg tid til å kjøle seg ned.
2. Fjern gjenværende loddetråd og fluss fra forbindelsen med sin våte fille etter at den er helt avkjølt.
3. Skyll det monterte systemet med varmt vann, ellers vil flussen katalysere utviklingen av korrosjon. Så dens tilstedeværelse på de indre overflatene er uønsket.

fitting

Tilkoblingselementer i systemet uten lodding er mulig ved hjelp av beslag, som etter deres formål er kombinert i to grupper:

• rette linjer - for å koble deler av samme diameter;
• overgangs - for å koble deler av forskjellige diametre.

Fittings er laget for hele produktdiameteren. Prisen kan variere avhengig av destinasjonen.

Avhengig av konfigurasjonen og funksjonene som utføres, utmerker seg følgende typer beslag:

Her er noen måter å jobbe med beslag på:

• ved lodding, når tinn blir avsatt ved krysset av beslaget. Et rør som har blitt forbehandlet med fluss er satt inn i det, så blir aggregatet oppvarmet til loddet smelter og fyller gapet;

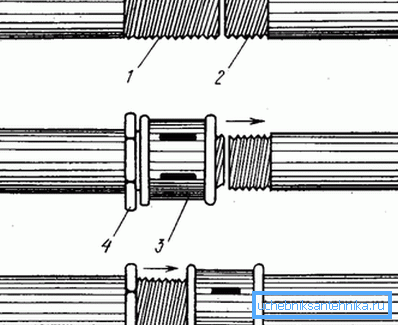

• ved hjelp av selvlagde tråder, når det er tilsvarende indre og eksterne tråder i enden av delene som skal knyttes sammen;
• crimping (komprimering) parringselementer av forskjellige diametre. Røret er festet til beslaget ved hjelp av en ringformet forsegling og en øvre delt eller ikke-avtakbar ring. Konvensjonelle verktøy er egnet for krymping;
• en pressemekanisme bestående av et hus og en hylse. Den er montert ved hjelp av spesielle pressetang;
• Selvlåsende montering, hvis prinsipp er basert på to ringer, hvorav den ene er utstyrt med tenner. Når den er trykket med en spesialnøkkel, presses tennene inn i den andre ringen, og sikrer en pålitelig artikulasjon. Den er fjernet like lett som slitt.

Metoder for å koble deler av jernrøret

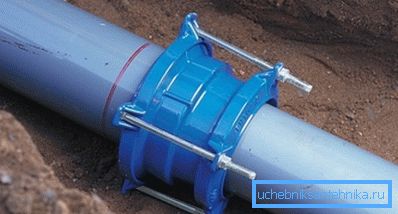

Tettheten av kompisene er forsynt av en gummipakning som er installert i stikkontakten.

For å koble støpejernsrør, brukes lignende kobber støpejernsarmaturer:

• clutch;
• kne;
• kraner;
• tees;
• Crossings;
• forbinder flenser;
• en stump.

Det finnes slike typer koblinger:

Tips: Vet at det også er koblinger med flenser eller stikkontakter på endene, noe som gjør det mulig å installere rørledningssystemet fra deler laget av forskjellige materialer.

Støping av støpejernsrør i rørledningens bøyninger utføres ved bruk av bøyninger med forskjellige hellingsvinkler fra 10 ° til 90 °.

De er tilgjengelige i to versjoner:

• på enden av den indre tråden;
• Fra den ene enden er det en ytre tråd, og fra den andre - en indre tråd.

Vi kobler rør på grener

Hvis det er nødvendig å bli med tre rørlengder, brukes to typer teer med innvendig tråd: tre ender med samme tverrsnitt eller to ender med samme tverrsnitt og den tredje - med en mindre diameter.

1. Endene av t-skjorter med stor diameter er utstyrt med flenser og stikkontakter i ulike kombinasjoner.
2. Dokkingen av de fire segmentene utføres med kryssstykker med stikkontakter eller flenser i endene.
3. Støpejernplugg er i form av en sylinder, den ene enden er forseglet. Det er også caps i form av sekskanter, flenser og ribber for enkel montering.

1. Festeflenser for støpejernsrør er laget av duktilt jern med et beskyttende anti-korrosjons epoksidbelegg.
2. Stramhet sikres av en elastisk polymerpakning. Montert ved å klemme kompressionsringen.

Installasjonen av støpejernsrør i tilfelle når sekundærrøret trekkes tilbake fra hovedrørledningen, utføres ved hjelp av en sadel. Deretter festes klemmer, ventiler eller en mindre rørledning med klemmer.

konklusjon

Artikkelen beskrev i detalj de mulige måtene for å forbinde metallrør, spesielt kobber og støpejern, til hverandre. Hver metode har sine egne egenskaper, derfor brukes den i visse tilfeller (se også artikkelen Electrowelded Pipe: tekniske parametere og omfang).

Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
