Hvordan og hvordan å bøye et rør: vi studerer funksjoner og

23-02-2018
Rørene

Ofte, nykommere og vanlige borgere som er engasjert i å legge VVS, oppvarming eller reparasjon av andre tekniske systemer, vet ikke hvordan man skal bøye et rør uten rørbender. Og situasjoner der du kanskje må bøye materialer av forskjellige diametre, former og materialer forekommer ganske ofte.

Videre i artikkelen vil instruksjonene bli vurdert, er fleksible rør fra forskjellige materialer.

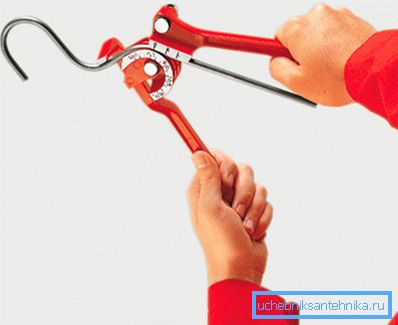

Produktdeformasjon

instrumenter

Selvfølgelig kan du bøye med ulike objekter og verktøy, men hvis du trenger å bøye en gitt radius, bruk verktøy som:

  • Pipe benders;
  • Machine Volnova.

Hovedtyper av rørbøyere

Manuell rørbender

Verktøy som en rørbender finnes i et stort utvalg av design. Slikt mangfold førte til behovet for klassifisering (se også artikkelen Slik bøyer du et rør hjemme - på flere effektive måter).

I henhold til bøyemetoden er rørbenders av følgende typer skilt:

armbrøst Fullført med skjemaer som er designet for å arbeide med produkter med forskjellige diametre
vår Slike verktøy svarer på spørsmålet om hvordan man bøyer et plastrør.
segment~~POS=TRUNC Bøying oppnås på grunn av segmentene rundt hvilke rørene trekkes.
arbor Designet for rør med liten veggtykkelse med liten diameter

Avhengig av type stasjon er det benders av følgende typer:

  • Manuell - brukes hovedsakelig for deformering av rør av små diametre av ikke-jernholdige metaller, polymerer eller rustfritt stål;
  • Hydraulisk - lar deg bøye materialer med en diameter på mer enn 3 tommer i diameter;
  • Elektromekanisk - tillate deformasjon av produkter med forskjellige diametre med høy vinkelnøyaktighet.

Council. For å bøye med egne hender er det bedre å bruke håndverktøy, siden bøyning av et rør laget av polypropylen, metall, plast, kobber, etc. med deres hjelp, kan noen.

Volnova maskin

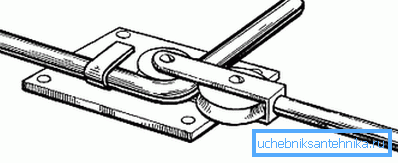

Maskindiagram

Utstyr av denne typen er en enkel og lettanvendelig mekanisme for deformering av materialer til en kald tilstand.

Denne maskinen består av følgende deler:

  1. håndtere;
  2. Bevegelig rulle;
  3. brakett;
  4. komfyr;
  5. Slangeklemme;
  6. Klippemaler.

Vær oppmerksom på! Denne typen enhet er enkel å produsere og hjemme til en erfaren mester, foruten prisen vil være minimal.

Egenskaper av bøyeprosessen

Bøyeprosessen kan være nødvendig når du bygger et stort antall systemer og rørledninger. Men denne prosessen for produkter laget av forskjellige materialer har sine egne individuelle egenskaper, som må være kjent før du starter brettprosedyren.

Brett polypropylenmaterialer

I ferd med å reparere kan du besøke spørsmålet om hvordan du bøyer et polypropylenrør, og kan dette gjøres?

Vær oppmerksom på! Produsenter av slike produkter, selvfølgelig, anbefaler ikke dette, men i virkeligheten kan polypropylen bøyes.

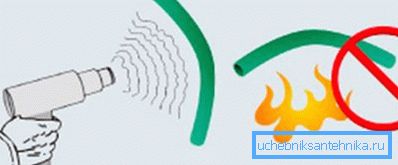

På bildet - deformasjonen ved hjelp av en hårføner

Bøying kan gjøres med en tørketrommel som følger:

  1. Ved å bruke en hårføner, er det nødvendig å varme polypropylenet til en temperatur som ikke overstiger 150 grader:
  2. Etter oppvarming kan du starte deformasjonen i ønsket vinkel.

Council. Bruk hansker for å forhindre forbrenning.

Selvfølgelig kan du bøye i kald tilstand, men i dette tilfellet bør deformasjonsradiusen ikke være mindre enn størrelsen på de åtte diametrene av selve røret.

Kobberrør

Kobber - materialet er ganske mykt, så problemet som har oppstått, hvordan man bøyer et kobberrør, vil ikke skape noen spesielle vanskeligheter. Imidlertid er prosessen med å bøye denne typen materiale farlig skade.

For å unngå dette bør du:

  • bruk tørr sand som aggregat;
  • varme stedet for den påståtte folden;
  • Bøying bør gjøres nøye, uten plutselige bevegelser.

Stålrørbøyning

Deretter ser vi på hvordan man bøyer et metallrør.

For å gjøre dette trenger du følgende materialer og verktøy:

  • Gassbrenner;
  • Tørr sand;
  • skrustikker,
  • Pinner laget av tre;
  • Et par støtter;
  • Kiyanka av gummi.

Nesten hvilken som helst tykkelse og diameter på stålprodukter er bøyd på samme måte, som består i å utføre følgende handlinger:

  • Ved hjelp av en vice situasjon er fast;
  • Bøyepunktet oppvarmes med en gassbrenner;

Council. En indikator på materialets beredskap blir lyse røde metall.

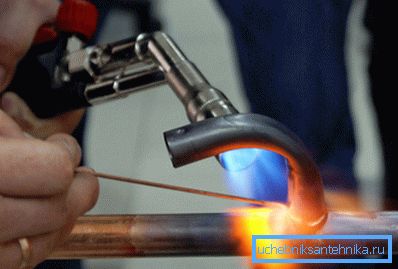

Brenner oppvarming
  • Det oppvarmede røret begynner å bøye seg.

Det skal bemerkes at denne metoden er helt uegnet for galvaniserte materialer.

Det er tilfeller når installasjonen utføres ved hjelp av produkter med rektangulært tverrsnitt, og da må du finne ut hvordan du kan bøye et firkantet rør med en liten del.

Du kan gjøre dette på følgende måte:

  1. Røret er fylt med sand, som vil fungere som en deformerende ramme;
  2. Begge ender er blokkert med innsatsen;
  3. Vi begynner krøllingen til ønsket form ved hjelp av en gummibåt.

Council. Hvis arbeidet utføres om vinteren, kan produktet fylles med vann, etter frysing, hvor deformasjonen skal startes.

Vi bøyer metallprodukter

Denne typen rørledning brukes ofte som grunnlag for opprettelsen av systemer "varmt gulv".

I dette tilfellet kan bøyningen av den ønskede diameter oppnås ved å anvende en av følgende metoder:

  1. Den første er den enkleste:
    • Vi klemmer seg i en skrubbe;
    • Vi begynner deformasjonen, unngår overskudd og nøye overvåker tilstanden til produktet;

    Council. Fold er frekvensen: for hver 2 cm ikke mer enn 15 grader.

    1. Den andre - ved hjelp av ledning:
      • Vi fyller hulrommet av produktet med stykker av ledning med tilstrekkelig stivhet;
      • Vi gjør en sving i ønsket vinkel;
      • Wire fjernet;
      • Den tredje - bruk av sand:
      Fylling med sand
      • Fyll med sand;
      • Endene på produktet er stengt med plugger;
      • Fix i en viskelås;
      • Varme stedet
      • Produser deformasjon;
      • Fjern plugger og sand.

      Som konklusjon

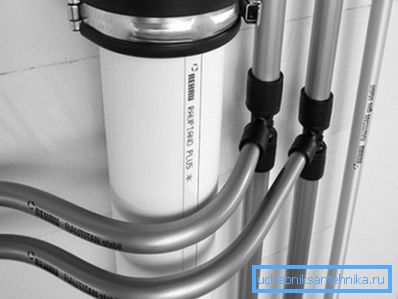

      rørledning

      De angitte instruksjonene vil gi deg mulighet til å svare på spørsmålet om hvordan du bøyer et HDPE-rør, stål, polypropylen, metallplast, etc. Etter å ha blitt kjent med slike metoder, vil det ikke være vanskelig for deg å bygge selv den mest kompliserte pipeline selv (se også Hvordan bøye metallrør: teknologi fleksibel hjemme).

      Og videoen i denne artikkelen vil avsløre enda flere hemmeligheter i prosessen med deformasjon av rør av forskjellige typer og størrelser.
