Hvordan organisere passasjen av røret gjennom taket

Passasjen til skorsteinrøret gjennom taket er et ganske komplisert element på enheten som hjemmehantverkere ofte har noen problemer. Faktum er at passasjen ikke skal krenke alle de beskyttende egenskapene til "taket av taket", men det må overholde brannsikkerhetsstandarder. Neste ser vi på hvordan vi skal organisere en slik struktur i detalj.

Generell informasjon

Ofte er skorsteinenheten planlagt i designtrinnet i huset, men noen ganger er det behov for å ta med røykfjernelsessystemet gjennom loftet og taket til en allerede bygget bygning, for eksempel i følgende tilfeller:

• Ved gjenoppbygging eller kapitalreparasjon av taket;
• Når du skifter oppvarmingskilden.

Utfører knuten av passasjen av røret gjennom taket, nybegynnere bør finne ut:

• Hvor bedre å plassere passasjen.
• Hvordan utstyre rørets passasje gjennom tak og tak for å sikre sikker og pålitelig termisk og vanntett.

Løsningen av hver av disse oppgavene må nærmer seg riktig, da dette vil avhenge av:

• Skorstein ytelse;
• Brannsikkerhet;
• Tak tetthet.

Derfor, la oss se nærmere på prosessen med å installere dette systemet mer detaljert.

Valget av plasseringen av skorsteinen

Ifølge eksperter er det beste alternativet for rørets plassering at det er installasjon nær taket på taket.

Denne løsningen har følgende fordeler:

• Lar deg minimere opphopning av snø nær skorsteinen, og forhindrer også forekomst av snølommer i nærheten av åsen, noe som eliminerer takets lekkasje.
• Med dette arrangementet oppnås en lav skorsteinhøyde, hvorved miljøpåvirkningen på strukturen reduseres, henholdsvis reduserer sannsynligheten for kondensering.

Vær oppmerksom på! Jo lavere skorsteinen ligger på skråningen, jo større, i henhold til byggekoder, skal være høyden over taket. Hvis huset ligger ved siden av veggen til en fleretasjesbygning, bør røret være over taket til en høyhus. Hvis taket er flatt, må høyden være minst 500 mm.

Det bør også tas i betraktning at passasjen gjennom taket til skorsteinen ikke skal ligge på følgende steder:

Vær oppmerksom på! Røylen må ikke være stift forbundet med taket, da i tilfelle brudd på takets integritet er det en sannsynlighet for ødeleggelse av systemet.

Hvordan ta med skorsteinen

Gjennom taket

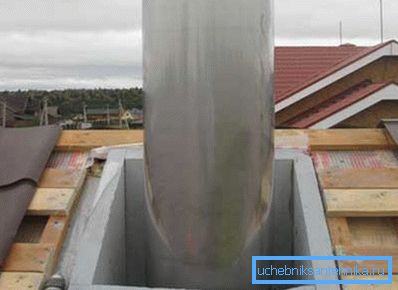

For å beskytte takisoleringen mot fuktighet, er det kjent at vanndampbarriere brukes. Imidlertid er det i henhold til eksisterende brannsikkerhetsforskrifter nødvendig å opprettholde en viss avstand (13-25 cm) fra skorsteinen til brennbare materialer. Ofte, for å løse dette problemet, bruk en spesiell boks, innenfor som ligger skorsteinen.

Mineralull som varmeisolator er plassert mellom kanalen og røret. Samtidig settes den vanndampisolerende filmen på taket på kanalen og festes med negler eller stifter.

Over det er installert et spesielt design med forkle, som vanligvis er laget av rustfritt stål, kobber eller galvanisert. Forkleet må være utformet for takets hellingsvinkel som den er beregnet på.

Vær oppmerksom på! Peis skal plasseres vertikalt. Dens avvik fra vertikal er tillatt ikke mer enn 30 grader.

Jeg må si at utformingen av passasjen er i stor grad avhengig av en rekke faktorer:

• Materiale - Røret kan være laget av murstein, metall, asbestcement og andre materialer.. For hver av dem har designet sine egne egenskaper.
• Temperaturen i forbrenningen av drivstoff - oppvarming kan være tre, kull, torv, etc.. Brenseltypen avhenger av temperaturen som skorsteinen er oppvarmet til.
• Utvendig finish - utformingen kan for eksempel være foret med murstein eller pusset, kan utformingen av krysset være helt annerledes..
• Type takmateriale - på markedet er det ferdige tilleggselementer designet for rund og kvadratisk del av røret og forskjellige typer taktekking. Prisen på ekstraelementer er vanligvis ikke høy, så det er ingen mening å utføre delene selv, med mindre skorsteinen ikke har noen form som ikke er standard.

For eksempel er passasje av et rør gjennom en metalltegel som følger:

• Glatte metallplater plasseres nær røret. Størrelsen skal være slik at de overlapper skorsteinen.
• Ved siden av skorsteinen er montert metallprofil hjørne.
• Da er leddene forseglet med takforseglingsmiddel.

Vær oppmerksom på! Det antas at passasjen av sandwichrøret gjennom taket kan utføres uten en boks, da den består av to vegger, mellom hvilke det er varmeisolerende materiale. Men denne oppfatningen er feilaktig - boksen er nødvendig i alle fall.

Samme instruksjon og for tetting av ledd for taktekking med keramiske fliser, det eneste, i stedet for stålplater, bruker en myk aluminium eller blybånd. En slutt teppe kan brukes som et forkle for myke fliser. For vanntetting av skorsteinen som går gjennom ondulin, bruk en spesiell isolasjonstape "onduflesh".

Pass gjennom taket eller taket

Passerer gjennom taket eller andre tak er utført på samme prinsipp som gjennom taket. I dette tilfellet kan esken være laget av mineritt.

Når det gjelder den indre plassen til boksen, må den også fylles med mineralull eller utvidet leire. I tillegg, som fyllerør, kan du bruke sand - dette alternativet er det billigste.

Hvis passasje av røret gjennom badets tak er laget, legges det også et ikke-brennbart varmeisolerende materiale for gjenforsikring mellom røret og brennbare materialer (vanligvis trekonstruksjon). Eksperter anbefaler ikke å forsømme et slikt tiltak, siden kostnadene ikke øker mye, men når det gjelder sikkerhet, kan en slik pakning spille en avgjørende rolle.

Jeg må si at i badet blir skorsteinen ofte tatt ut av dampbadet gjennom veggen til venterommet, og derfra gjennom loftet til gaten. For å organisere en lignende passasje av røret gjennom veggen, er det også nødvendig å bruke en gjennomføring som er fylt med mineralull, men dette bør ikke være glassull, men basaltull, som tåler temperaturer opptil 1000 grader.

Tips! Når du monterer skorsteinseksjonene med egne hender, kan du bruke spesielle tetningsmidler til tetning. Det eneste du trenger å ta hensyn til dem for å motstå temperaturer på minst 1000 grader.

Her passerer kanskje alle de viktigste nyanser av enheten røykavgassystemer i gulv og tak.

konklusjon

Passasjeren av skorsteinen gjennom taket og taket er et viktig element i designet, som ikke bare avhenger av skjøtets tetthet, men også brannsikkerheten til bygningen. Derfor, når konstruksjon av røykavgassystemer, bør denne noden ha spesiell oppmerksomhet.

Det er ikke vanskelig å utføre en slik konstruksjon, det viktigste er å strengt overholde brannsikkerhetskrav og byggekoder. Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
