Hvordan sveiser propylenrørene

VVS i huset eller leiligheten krever vanligvis lodding av propylenrør med egne hender, med mindre det selvfølgelig gjøres rørlegger eller oppvarming med plast- eller stålrør. Det finnes flere typer sveisemaskiner for PP, men du kan bruke noen av dem, uavhengig av strøm, form og kostnad.

Du kan enkelt lære å gjøre det selv, som vi vil fortelle deg nedenfor, og også vise visuell informasjon om videoen i denne artikkelen.

Hva er nødvendig for lodding PPR

Merk. Engelsk forkortelse PPR og russisk - PP betegner polypropylenrør av enhver størrelse. I artikkelen vil vi bruke slik notasjon.

Sveiseverktøy

• Et verktøy som Eral ER-01 (LUX) brukes til sveising av PPR og beslag med en total diameter på 16 mm til 75 mm. For større rør trenger større dyser, og derfor er det behov for en kraftigere enhet. I dette tilfellet har vi en xiphodial type elektrisk loddejern med to 750 W effektenheter, slik at vi totalt får 1500 W - det er mulighet for autonom drift av hver av varmeelementene. Termostaten gir deg mulighet til å stille temperaturen opptil 300 ° C, som er nok til ledningsnettverk og oppvarming.

• Sveisemaskinen CANDAN SM-04 tillater bruk av dyser fra 16 mm til 125 mm i diameter, som dekker hele spekteret av brukte polypropylenrør for lodding av dem med beslag. Her er også to autonome brennstoffvarmere installert, men ved 1000W har vi derfor 2000W - enheten klarer seg godt med oppgaver på industrielt nivå - temperaturområdet er fra 50 ° C til 350 ° C. Bare tre parede dyser - 50 mm, 63 mm og 75 mm - følger med enheten, resten skal kjøpes om nødvendig.

• Den sylindriske apparatet STURM TW-7218 er forskjellig fra lignende xiphoidinstrumenter i form og vedlegg - i dette tilfellet utføres lodding av polypropylenrør av uparrede vedlegg, men prinsippet endres ikke fra dette. Strøm STURM TW-7218 er 1880W, og termostatenes maksimale posisjon - 300 ° C. Inkludert er tre dyser 20 mm, 25 mm og 32 mm, en sekskantnøkkel og en skrutrekker.

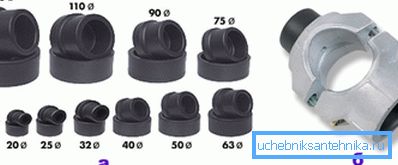

• Til tross for at loddejernet for propylenrør vanligvis er ferdig med bare tre eller fem dyser, kan du alltid kjøpe dem, gitt behovet på en eller annen gang. Slike enheter er laget av aluminiumslegering, noe som gjør at de kan varme opp veldig raskt (aluminium i termisk ledningsevne tar tredje plass etter gull og sølv). Men noen modifikasjoner har et Teflon belegg - dette eliminerer nesten helt uten å stikke PP til metallet, og forenkler derfor arbeidsprosessen.

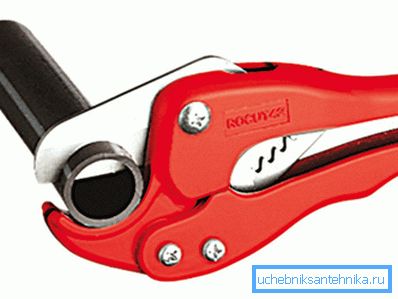

• For å kutte polypropylen og metall-plast rør brukes spesielle saks.. Kvaliteten til et slikt verktøy er som regel avhengig av fiksering av bladene i forhold til hverandre, slik at de ikke skal ha en tilbakeslag og deretter vil kuttet bli jevnt. Ofte kommer et slikt verktøy med enheten, men høykvalitets saks kjøres best separat.

Sveising arbeid

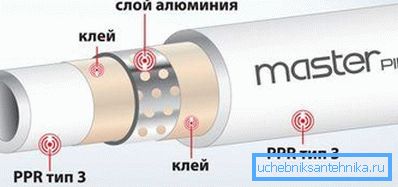

Før du begynner å sveise, må du finne ut hvilket rør foran deg - RN10, RN16, RN20 eller RN25 - vil avhenge av denne metoden for lodding. Faktum er at PPR RN10 og RN16 har en solid vegg, men RN20 og RN25 er forsterket med aluminiumsfolie eller glassfiber. Bare her på RN20 er armeringsfolien plassert midt på veggen, og på RN25 - nærmere basen.

Aluminiumsfolien i nærheten av toppen forstyrrer loddningen, fordi når det kommer inn i dysen, blir aluminiumlaget eksponert og det viser seg at det må holde seg sammen med beslaget, men dette reduserer adhesjonskvaliteten og dermed forbindelsen selv.

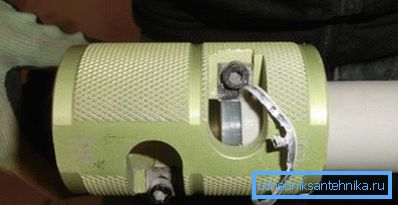

Derfor, for RN25, brukes en rystelse, rydder slutten (topplag av PP og folie) som i bildet ovenfor. Men slike rør er konstruert for en konstant temperatur på 95 ° C og et hopp på 150 ° C, derfor brukes de ekstremt sjelden (hovedsakelig - for sentralvarme), i tillegg har de en ganske høy pris.

Polypropylenfittings brukes til docking, som kan være:

• rett (kobling);
• vinklet (32a, 45a og 90a);
• reduksjon (overgang fra en diameter til en annen);
• threaded (å gå til metallet);
• tees og by-rør.

I tillegg produseres polypropylenkraner, hvor driftsressursen er mye høyere enn metall, derfor er det bedre å bruke dem på hovedlinjen. Festing av en slik rørledning utføres av plast- eller metallbeslag og klemmer.

Merk. For sveising må alle arbeidsprodukter (PPR og montering) være tørr og fri for fett. Bare identiske seksjoner kan slås sammen.

Tabell av rørdybdedybde i monteringen og tidspunktet for oppvarming / kjøling:

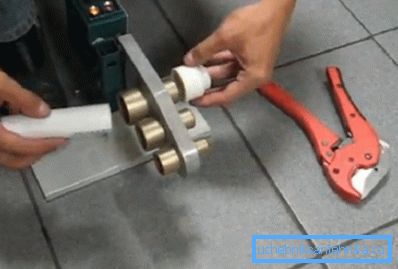

Lodding utføres i flere trinn, som det fremgår av det øvre fotografiet av fragmentene. Monteringen og rørets ende blir først oppvarmet, så blir de samtidig frigjort fra dysen og i tredje trinn er de sammenføyde til hverandre.

Og her er det viktig at du tar hensyn til bordet som ligger ovenfor - der vil du se på hvilken avstand du trenger for å kjøre rørene til beslaget, hvor mye å varme dem i dysen på loddejernet og hvor mye avkjøles (hold) etter docking. Hvis du gjør alt riktig, så bør du få en ration som vist i seksjonen (fragment av bildet №4).

Disse parametrene er ekstremt viktige, fordi hvis røret kommer for dypt inn i montering, vil den ende hvile på partisjonen og flate ut, senke permeabiliteten, eller det vil vanligvis føre til blokkering. For ikke å forveksle, må du merke med en blyant eller en markør på ønsket avstand før du oppvarmer på PP-en og veiledet den.

konklusjon

Det bør bemerkes at installasjonen av en polypropylenrørledning er mye mer praktisk å produsere i blokker, i stedet for ett element om gangen - du sveiser et bestemt fragment separat fra ruten, og deretter går du sammen med en felles kontur. Hvis du i første omgang har instruksjonene du har mottatt ovenfor, bør du gå gjennom alt uten force majeure, og forbindelsene vil vise seg å være av høy kvalitet (se også artikkelen Rørledd: rørledninger og metallkonstruksjoner).

Lykke til!
