Hvordan sveises rør av stål til varmesystemet: en oversikt

I dag er sveising av varmeledninger fortsatt en mye brukt teknologi for å bli med i systemelementer. Faktum er at moderne plastrør ikke er overalt akseptabelt å bruke. Ja, og det skjer ofte at du trenger å lage en motorvei som vil varme opp hele husets indre indre, og ikke bare plassen under vinduene.

For å løse dette problemet, er plast ikke egnet fordi det ikke varmes opp selv, som metall. Og derfor blir bare radiatorer varmepunkter.

Nyansen er at sveising av vannrør av denne typen innebærer følgende:

1. Tilgjengelighet av spesialutstyr.
2. Må være opplevelsen av sveisemetall. Og forståelsen av de grunnleggende prinsippene for sveising vil ikke være overflødig.

Det viser seg at det å gjøre dette arbeidet med egne hender er vanskelig nok. Men fortsatt, om ønskelig, er det ganske ekte.

I denne artikkelen vil vi forsøke å avsløre grunnleggende regler for installasjon av et slikt system med en sveisemaskin. En gjennomgang av teknologi- og sveiseinstruksjonen vil være nyttig for deg, slik at du objektivt kan vurdere om du kan utføre slikt arbeid eller ikke.

La oss starte med det viktigste øyeblikket.

Prinsippet om teknologi og hva som trengs for implementeringen

Som et visuelt eksempel vil vi vurdere det enkleste alternativet - docking ved hjelp av elektrisk sveising.

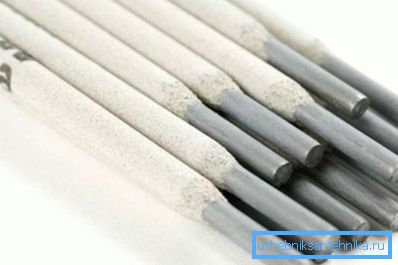

• Faktisk er det en veldig pålitelig måte å koble til ulike metallprodukter.. Fysikken i prosessen er at spesielt utstyr er tatt for sveisepipene som elektroder er koblet til (disse er metallstenger med spesialbelegg).

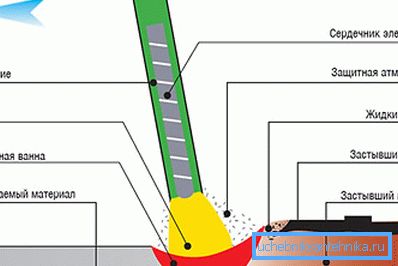

• Disse elektrodene under påvirkning av elektrisk strøm smelter, fyller mellomrommet mellom rørets sømmer og stivner deretter, som om de blir til fast metall igjen..

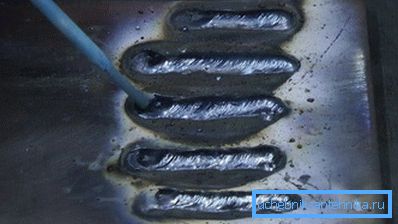

Vær oppmerksom på at det er svært viktig å bruke elektroder av høy kvalitet i arbeidet - ellers kan du få en lekkasje og skjøre forbindelse. Derfor ikke lagre - det er bedre å kjøpe et produkt, prisen er høy, enn å gjøre alt arbeidet forgjeves, enig.

La oss se på komparative tabellen, hva slags elektroder er avhengig av belegget.

Det viser seg at standard rutil og celluloseelektroder egner seg i prinsippet for å montere et varmesystem i et privat hus.

Når det gjelder stangens diameter, er det en veldig enkel "formel" av beregning. Elektroder med en diameter på 3 mm er optimale for sveiseprodukter med en metalltykkelse på 2-5 mm. Jo større tykkelse av stål i varmeanlegg i private hjem, som regel, gjelder ikke.

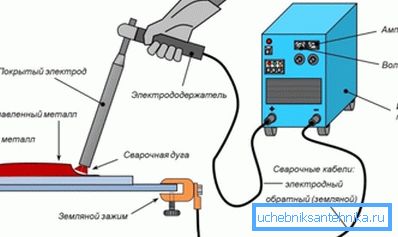

Vel, noen ord om utstyret. Hvis du ikke går inn i detaljer, er sveisemaskinen en transformator, som strømmen overføres til elektrodenes ende. Kostnaden for slikt utstyr er i prinsippet ikke veldig høyt, men er det verdt å kjøpe det for en engangsjobb? I de fleste tilfeller er det enklere, sikrere og billigere å betro varmeaggregatet til en profesjonell.

Med teknologibegrepet funnet ut, la oss nå prøve å implementere det trinnvis.

Oppvarming av rørsveising

Før du begynner, er det verdt å merke seg at det er en GOST for rørsveising, hvor du kan bestemme hvilken type sveising du skal lage med en eller annen kantform.

Vær oppmerksom på at rørene kommer i forskjellige former - ikke bare runde, men også kvadratiske og til og med rektangulære. Så sveisingen av kvadratrør i henhold til GOST kan avvike noe fra reglene for sammenføyning av runde produkter. Vurder dette punktet og se nøye på nøyaktig hvilken dokumentasjon du leser.

Nå, nå tilbake til jobb direkte.

Klargjøring av basen og utstyret

Prosedyren på dette stadiet bør være noe slikt:

1. Vi tar rørene og gjør dem slik at kantene deres (det vil si som sirkulære sømmer) blir avskåret i den mest jevne vinkel i forhold til hverandre.

1. Vi rengjør kantene på sømmer med sandpapir med en fin brøkdel.
2. Vi kobler transformatoren til nettverket og forbereder sveisemaskinen for drift. Hvis enheten er riktig konfigurert, vil lyden fra kontakten til elektroden og metallet være som om det er tørt, knitrende.

I prinsippet er dette forberedende arbeidet fullført, og du kan gå videre til neste trinn.

gryteklut

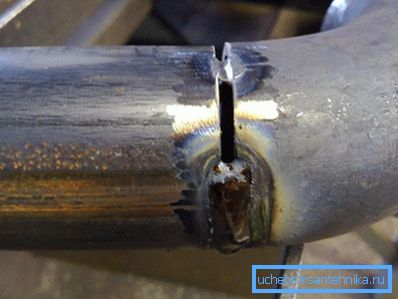

Takking kalles en pre-punkt-forbindelse av elementer.

• Det er nødvendig fordi å skape en sterk og vakker søm med en gang er uvirkelig.
• Det er lettere å først sveise grovepunktene på rørleddene slik at produktene er faste i forhold til hverandre, og bare deretter styrke hele den ringformede sømmen.

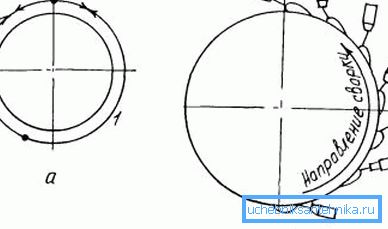

Vær oppmerksom på! Husk det veldig ofte når du arbeider med varmesystemer, utføres sveising av rør i ikke-roterende posisjon. Det er ganske enkelt å dreie bagasjerommet rundt sin akse, i de fleste tilfeller vil det ikke fungere. Dette betyr at sveiseren trenger maksimal ferdighet, siden det vil være nødvendig for hvert punkt å velge den optimale vinkelen til elektroden.

• Pre-docking bør begynne nederst på "ring", da må du gjøre sidekanter, og deretter fikse toppen. Hvis du umiddelbart løser toppen og bunnen, er det sannsynligheten for å fikse elementer i feil vinkel.
• Hvis vi snakker om antall poeng, kan du bruke en veldig enkel formel - hvis diameteren på produktene ikke overskrider 30 centimeter, så er 4 takker nok.

Generelt bør man streve for å skape knutepunkt når elektroden er vinkelrett i forhold til hovedlinjen. Dette er selvsagt bare mulig i tilfelle når elementene kan roteres rundt aksen.

Hvis ruvingen er realisert, kan du starte ferdig sveising.

Oppretter hoved søm og slagg stripping

Så, etterbehandling av sveising av vannrør utføres i følgende rekkefølge:

1. Røret er visuelt delt inn i 4 sektorer og først og fremst sveises sin øvre "halvkule".

1. Deretter behandles de lavere sektorene.
2. På øvre og nedre "halvkule" påføres et annet lag av sømmen. Dette er ikke bare nødvendig for styrken av tilkoblingen, men også for å oppnå maksimal tetthet på rørforbindelsen.

Når det gjelder situasjonen, når det er nødvendig å gjøre sammenføyning av motorveier med forskjellige diametre, er det enkleste alternativet å legge inn et produkt i en annen og sveise dem til hverandre. Hvis forskjellen i diameter er veldig stor, så må selvfølgelig bruk av adaptere. Forresten, det kan være flere adaptere og de kan kobles sammen med samme prinsipp - det vil si som om de er satt inn i hverandre.

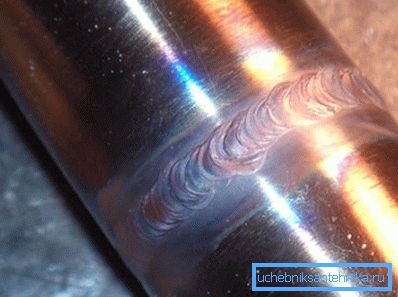

Når sveisingen er fullført, kan slaggen fjernes. Dette er faktisk vanlig sliping av overskytende vekst ved krysset. Det er imidlertid viktig her ikke bare å fjerne ryggene, men å kontrollere kvaliteten som helhet. Det vil si, du må prøve å identifisere sprekker, porer og brennstoff.

Hvis utad virker alt normalt, så bruk den vanlige såpevæsken til sømmer og kjøre luft under trykk i systemet. Hvis de har microcracks, så vises bobler på slike steder.

konklusjon

Vi har funnet ut hva som er teknologien for sveising av metall, hvordan sveising av rør av forskjellige diametre og "i vinkel" ved installasjon av et varmesystem i et privat hus.

Vi håper at anmeldelsen var nyttig for deg, og du vil kunne objektivt forstå hvorvidt det er verdt å ta opp en slik ting alene. Hvis du vil vite enda mer - sjekk ut temafilmen i denne artikkelen.
