Inch pipe - konvertering til metrisk kalkulasjon

For mange mennesker er metrisk snarere enn tommersystem mer kjent og kjent. Selvfølgelig er det ikke så vanskelig å konvertere sentimeter til tommer, men når det gjelder rørstørrelsesbetegnelser, er det mange subtiliteter. På grunn av dette åpner mange nybegynnervirksomheter åpent "float" når de velger, og kan gjøre en alvorlig feil.

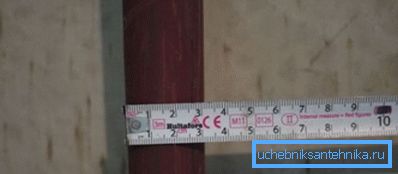

Måle linjal

Hva er en pipe tommer?

Den viktigste parameteren er innerdiameteren, men oftest når de velger, bruker de den nominelle diameteren (DN), med andre ord størrelsen på lumen. Båndbredden er avhengig av det.

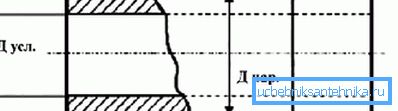

Betegnelse av hovedmål

En typisk tommer er 25,4 mm, men i sanitærfeltet fungerer denne regelen ved første øyekast ikke. For eksempel er den ytre diameteren av tommerslangen i mm 33,5 mm (verdien er gitt for VGP på rørledningen). En vanlig person i en slik situasjon kan tro at en feil hadde krypt inn i hans beregninger.

Saken er at du trenger å navigere ikke på utsiden, men på Dna, men i dette tilfellet er det ingen eksakt samsvar på 25,4 mm. Således svarer tappeknappen til en DN på 25,0 mm, og for DV, kan spredningen bli enda større. Instruksjonene for byggearbeidet nevner neppe vanskeligheten ved å konvertere måleenheter, slik at du enkelt kan gjøre feil.

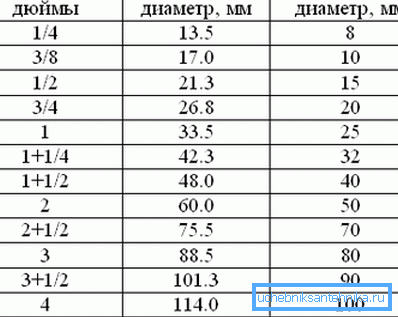

Oppsummerte data for å konvertere tommer til millimeter

For en lett VGP vil Dvn-røret således være 27,9 mm, for et vanlig rør - 26,4, og for et forsterket rør - 25,5, er årsaken til denne variasjonen i veggtykkelsen. Hvis en person i en slik situasjon vil fokusere på DN, vil han mest sannsynlig stoppe ved 26,8 mm varianten, og svarer denne størrelsen allerede? tommer kan kostnaden for en slik feil være betydelig.

Vær oppmerksom på! Selv en tilsynelatende ubetydelig nedadgående feil påvirker kraftig kapasitet og trykk i systemet. Dette kan påvirke dets holdbarhet negativt.

Størrelser på rør fra forskjellige materialer

Konvertere tommer til metriske rør er spesielt viktig når du arbeider med forskjellige materialer. For eksempel, når det er nødvendig å koble en del av metall- og plastrørledning. I dette tilfellet er det nødvendig å ta hensyn til ikke bare Dv, men også Dn. Ellers vil ikke rørets tilkobling være tett.

Stålrør

Når du arbeider med dem, er produksjonsmetoden også viktig, og størrelsen er avhengig av den. Dermed er størrelsen på AIV (GOST 3262-75) i størrelsen 6 til 150 mm (betyr Du).

Tykkelsen på materialet varierer avhengig av versjonen

  • I en lett VGP-rørledning varierer tykkelsen i området 1,8 - 4,0 mm. Følgelig vil den indre diameter av tommerslangen være 25 mm, og ytterdiameteren i dette eksempelet vil være 33,5 mm;
  • for en vanlig versjon kan veggen ha en tykkelse på 2,0 - 4,5 mm;
  • forsterket versjon har enda større tykkelse (2,5 - 5,5 mm).

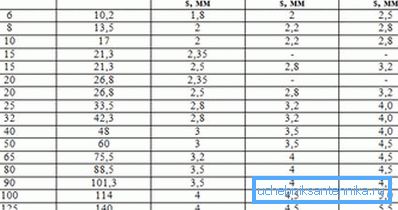

Metriske dimensjoner av VGP-rørledningen

Det er mulig å velge slike typer rørledninger som:

  • Elektrisk brensel (GOST 10704-91). Den adskiller seg fra VGP med en litt mindre DN med en lik DN. For eksempel vil dimensjonene til et halvt tommers rør være lik: Du - 15 og Dn - 20 mm (for VGP er denne parameteren lik 21,3 mm);

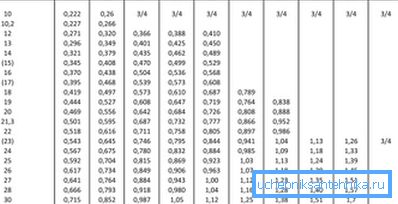

Standardstørrelser på den elektrovalsede rørledningen
  • Sømløs (varmvalsede produkter, GOST 8372-78). Størrelsen er ikke forskjellig fra den elektriske, den maksimale diameteren er 1200 mm.

Det kan sees at selv med en liten diameter, kan Dn være ganske annerledes. I eksemplet gir en halv tommer rør i mm en forskjell i Dn på 1,3 mm ved sammenligning av VGP og den sømløse rørledningen.

Plastrør

Ved installasjon av rørlegger- og varmesystemer med egne hender, brukes polypropylen ofte. Hovedproblemet i dette tilfellet er å ta hensyn til den forskjellige veggtykkelsen avhengig av formålet med systemet. (Se også artikkelen Rør for rørleggerarbeid i leiligheten: funksjoner.)

For eksempel kan PN10 brukes til kaldt vannforsyning, den minste veggtykkelsen i dette tilfellet vil være 1,9 mm for Dn 20. Men PN20 og PN25 kan også brukes til å levere varmt vann, derfor øker veggtykkelsen til 3,4 mm for samme størrelse .

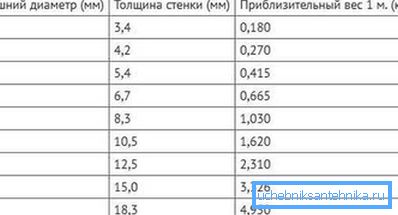

Størrelser av programvare av PN25-rørledningen

Når du velger en bestemt størrelse, er det viktig å ikke forveksle Du (gjennomsnittsverdien av lumen) og den faktiske interne størrelsen, som avhenger av bredden på veggen. Det er mer praktisk å vurdere denne subtiliteten på et konkret eksempel.

Dimensjonene på tomme rør i mm ser slik ut: DN - 25 og DN - 32 mm, nå definerer vi verdien av Dv for hver klasse:

  • for PN10 med en vegg på 3,0, vil Dvn være 26,0 mm;

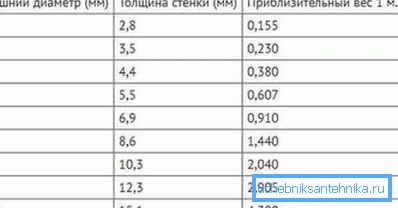

Standardstørrelser PN20
  • men for PN20 Dvn redusert til 21,2 mm.

Vær oppmerksom på! Slike uoverensstemmelser i verdiene til DW er i prinsippet ikke særlig viktige hvis systemet er montert "fra grunnen av" og alle elementene kjøpes umiddelbart. Det er mye viktigere å ta hensyn til dette når det er nødvendig å legge på rør av forskjellige materialer, for eksempel stål og polypropylen.

Metallplast

I de senere år har dette materialet noe tapt fans, men til tross for dette, er det fortsatt brukt. Som i tilfelle av polypropylen, må du bare fokusere på ytre diameter (DN).

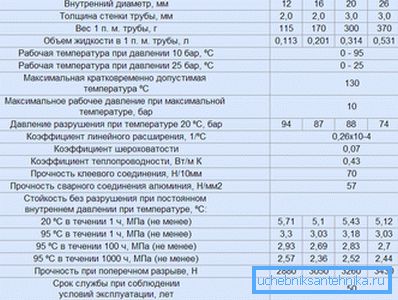

Egenskaper for metall-plast rørledningen

For eksempel er diameteren av et halvt tommer rør ifølge produsentene 16 mm. For å bestemme den interne størrelsen, må du vite veggtykkelsen (i dette eksemplet er det 2,0 mm), og Dwn blir dermed 12,0 mm.

kobber

Når det gjelder kobber, er alt ganske enkelt, selv om problemet med omregning av verdier, hvor mye det vil være i millimeter, forblir populært.

Husk at du trenger noen regler for merking:

  • Tube rør dimensjoner brukes bare for å betegne utvendige dimensjoner.;

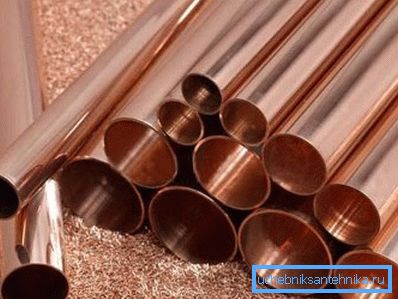

På bildet - kobberrør av forskjellig diameter
  • Hvis opptaksmodellen er noe annerledes, for eksempel 14/1 eller 14/12, er disse dimensjonene allerede angitt i millimeter.. Det første alternativet indikerer Dn og bredden på veggen, og den andre - verdiene på diametrene. Mer informasjon om standardstørrelser finner du i GOST 617-2006.

Vær oppmerksom på! Når man går med elementer fra forskjellige materialer, er det lite sannsynlig at de vil kunne korrespondere nøyaktig med dimensjonene. For å sikre en tett tilkobling brukes i regel spesielle adaptere, med tanke på overgangen fra metriske til tomme dimensjoner.

Oppsummering

Det er påstander om at sanitære tommer er en "spesiell" måleenhet, forskjellig fra den vanlige 25,4 mm. Faktisk er dette ikke tilfelle, og den største forvirringen stammer fra det faktum at folk ikke vet i hvilke tilfeller den eksterne er indikert, og hvor - Dvn.

Legger ikke til klarhet og konseptet Du, som er litt forskjellig fra tommers ekvivalent. Eksemplene på oversettelsen av mengder gitt i artikkelen vil gjøre det mulig å forstå dette relativt enkle spørsmålet.

Videoen i denne artikkelen viser et eksempel på å koble rør fra forskjellige materialer.
