Innvendig diameter på rørene: den viktigste parameteren når

En slik verdi som rørets indre diameter muliggjør en nøyaktig beregning av gjennomføringskapasiteten til ulike tekniske tjenester. Denne parameteren er standardisert, og forenkler derfor arbeidet til designere betydelig.

Alle parametervariasjoner

Seksjonen er standardisert i flere varianter:

1. Betinget pass er utpekt som Dy eller Du. Denne parameteren er beregnet i millimeter eller i inches - for stål (da er det avrundet).
2. Nominell diameter er i det vesentlige den samme som den første parameteren. Den er merket som Dn / Dn.
3. Ekstern dimensjon betegnet av Dh.
4. Den indre diameteren av stålrørene (D) og deres polymerekvivalenter er den viktigste verdien.

I tillegg til de ovennevnte parametrene, brukes tykkelsen av materialveggen (h) også i beregningene.

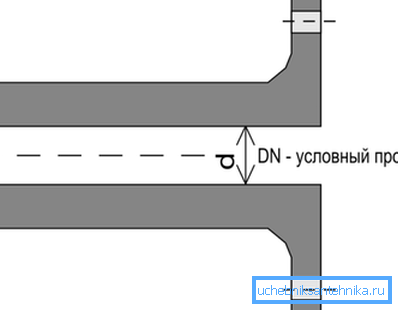

Hva er betinget pass

Nominell passasje er omtrent lik tverrsnittet av rørgapet. Ved utformingen beregnes det slik at nettverksbåndbredden er tilstrekkelig.

Vær oppmerksom på! Graduering av betingede verdier definert av standarden. De beregnes slik at systemets kapasitet fra ett pass til det neste vokser med 60/100%.

Deres størrelse er regulert av GOST 28338/89 "Grensesnitt av rørledninger og deres beslag. Rader med nominelle dimensjoner. Nedenfor er oppgraderingen fra dokumentet.

Dekryptere konseptet

Begrepet "betinget passasje" ble introdusert for å bevare verdien av rom for kommunikasjon, noe som skaper forhold for designberegninger.

Vær oppmerksom på! Instruksjonen betyr ved dette konseptet rundet ned / opp til verdiene til standardserien av den gjennomsnittlige arbeidsdelen. Den faktiske indre diameteren av røret er imidlertid 30 mm, etc., som regel, er ikke lik den nominelle analogen.

Så, for materialer med en ekstern dimensjon på 160 og en veggtykkelse på 8, er den faktiske størrelsen inne 144, med vegger 6-150. Men både der og der er den nominelle størrelsen 150.

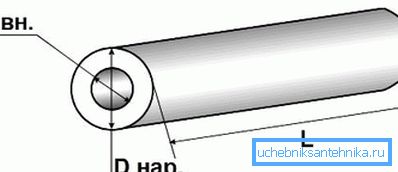

Sann indre del

1. Den virkelige arbeidsplassen til elementene avhenger av tykkelsen på veggene sine.
2. I de fleste tilfeller er vann- og gassrørledningsmaterialer merket på innsiden, andre typer - på utsiden.
3. Stålprodukter, basert på teknologien i produksjonen, har en konstant ekstern dimensjon.
4. For å sikre påliteligheten av vannforsyningssystemet som drives ved høyt trykk, må tykkelsen av veggene av elementene økes. På denne bakgrunn vil arbeidsstørrelsen avvike fra betinget passasje.

For eksempel har nettverket med en ekstern indikator på 275 og en veggtykkelse på 9 en ekte intern dimensjon på 257. Og den nominelle innvendige diameteren av PVC-rør er 250 mm, som bestemmes av nærmeste verdi av standardserien.

Nedenfor er en tabell over størrelsene på stålprodukter og deres korrespondanse til plastvannsrør til deres analoger. Det vil tillate deg å nøyaktig velge analoger når du designer et kombinert system.

Det kan for eksempel ses at den indre diameter av metallplastrøret 20 tilsvarer en stålekvivalent med en ytre dimensjon på 26.

Definisjon av element arbeidsområde

Ved nøyaktig bestemmelse av permeabiliteten til delene kan du beregne volumet av stoffet som overføres av dem over nettverket.

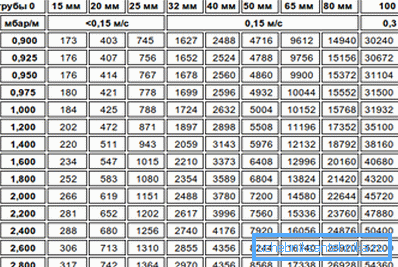

Beregning av krysskommunikasjon for kaldt vann

Hvor mye stoff hun savner per tidsenhet, bestemmer rørets innvendige diameter 25 mm.

Produktets permeabilitet avhenger av følgende.

1. Hennes arbeidsplass. Hvis den er for liten, vil den hydrauliske motstanden til veggene i systemet øke og strømmen av arbeidsmediet svekkes.
2. Press i ingeniørkommunikasjon.
3. Kommunikasjonslengder. Jo lenger det er, er friksjonen som svekker strømmen sterkere.

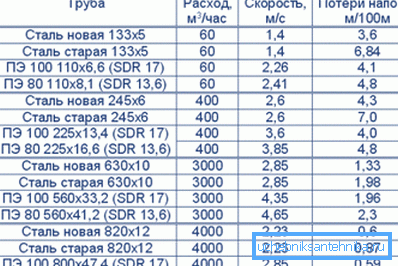

4. Graden av glatthet av materialet. Jo høyere det er, desto raskere går stoffet gjennom systemet.
5. Alderen på elementene, dvs. volumet av innskudd på veggene deres. Prisen på systemet med brukte materialer vil være lavt, men effektiviteten vil reduseres.
6. Antall overganger i kommunikasjon fra en dimensjon til en annen, så vel som svinger.

For et husholdningssystem kan du bruke en enkel formel. For å beregne det optimale indre tverrsnittet av elementene, må du vite kostnaden for vann, samt strømningshastigheten:

D = v (4-P-1000 / a • v).

her:

• P står for vannstrømning;
• ?= 3,14;
• v er bevegelseshastigheten i arbeidsmiljøet, det er 0,7 / 1,2 m / s. i analoger med et snitt på opptil 32 mm og 1,5 / 2 m / s. i produkter hørtes mer.

Oppvarming analoger

Når det er nødvendig å installere varmeanlegget med egne hender, skal den nødvendige permeabiliteten av elementene beregnes slik at vinteren blir oppvarmet jevnt på vinteren.

For beregning av produkter til oppvarming har følgende formel:

D = v (? • Q) / (v • Dt).

Tegnene her betyr:

• D er ønsket verdi;
• nummer? tilsvarer 3,14;
• Q er varmeeffekten i kW;
• v er arbeidsmiljøets hastighet, i m / s;
• Dt er temperaturforskjellen (grader Celsius) på inngangs- / utgangsnettverket.

Så du kan for eksempel finne ut den indre diameteren av metall-plastrøret 16 for systemet med oppvarmede gulv.

konklusjon

Verdien av materialets betingede plass er svært viktig. Effektiviteten og holdbarheten til arbeidet med ingeniørkommunikasjon avhenger av riktigheten av hans valg (se også artikkelen Pipe Inch Thread - Funksjoner og metode for kutting).

Videoen i denne artikkelen inneholder tilleggsinformasjon om emnet.
