Installasjon av skorstein sandwich rør

Skumstenen "sandwich" er for tiden den mest brukte, fordi den er kjent for sine praktiske egenskaper, god funksjonalitet. La oss snakke om hvordan du installerer skorstein sandwich rør.

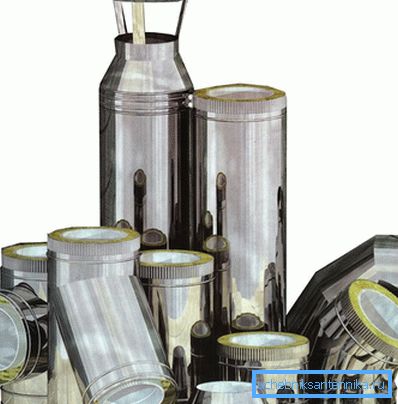

Fordelene ved dette designet inkluderer følgende egenskaper:

• nesten fullstendig fravær av kondensat
• det er ingen sot på veggene,
• ubetydelig mulighet for brann,
• skorstene er enkle å vedlikeholde og reparere om nødvendig.

Smørbrødrør er utmerket som materiale til skorsteiner i bygninger laget av tre, for eksempel i bad og andre trehus.

Hvordan montere en skorstein

Fremstillet skorstein består av deler med en lengde på 1 m, hvor hver er satt inn i den andre. For bedre å forstå hvordan installasjonsprosessen utføres, er det nødvendig å presisere nøyaktig hvordan skorsteinskjemaet i huset presenteres. Alt er veldig enkelt: ett produkt består av ytre og indre rør, deres diameter er forskjellig og skaper et gap der isolasjonslaget er plassert. Røret som ligger inne er vanligvis laget av rustfritt stål, mens den eksterne, som ikke trenger termisk stabilitet, kan være laget av både kobber og messing.

Tips! Galvanisering, hvis den brukes som et materiale for rør, vil ikke kunne oppføre seg normalt under rørets drift, siden det under oppvarming, så vel som under kjøling, vil det hele tiden endre diameteren.

De oppførte feilene er ikke besatt av rustfritt stål. I tillegg kan du ved bruk av faste brennstoffer bruke rustfritt stål, som har varmebestandige egenskaper.

Oppvarming skorstein

Under installasjonen av skorsteinens smørbrød som isolasjonsmateriale ble det brukt spesiell basalt mineralull. Med en tykkelse på 24-60 mm, brukes den som en indre isolasjon for utvidede leire- og polyuretanrør. Imidlertid er det ofte nødvendig å utføre arbeid med installasjonen manuelt, noe som krever spesiell omsorg.

Rørtilkoblingsmetoder

Det er flere måter å koble til:

• flens;
• bajonett;
• og den såkalte "cold bridge", "kondensat", "røyk".

Hver metode har sine egne karakteristiske egenskaper. For eksempel er "røyk" -alternativet utformet slik at produkter som slippes ut av karbonmonoksid, ikke kommer inn i rommet (vanligvis bad). Metoden, som tar hensyn til dannelsen av kondensat, er rettet mot å hindre kondensatformasjoner fra å strømme ned i røret.

Flensinstallasjonsmetoden innebærer at røyken som passerer gjennom skorsteinen, ikke støter på noe foran den som hindrer at den forlater skorstenen. Det er selvsagt dess ulemper som er forbundet med uforsiktighet under montering. Hvis aggregatet ikke utføres med tilstrekkelig kvalitet, kan kondensat komme inn i sprengene som dannes, noe som resulterer i at isolasjonen vil bli skadet.

I motsetning til flensen en, eliminerer bajonettmetoden helt fuktighet, siden det indre røret i skorsteinen går rett inn i stikkontakten på den nedre sandwichen, men det er en mulighet for røyk å komme ut.

Tips! Slik at røyken ikke skader helse, og kondensatet ikke ødelegger isolasjonen, trenger du bare å forsegle alle leddene godt, og denne operasjonen er nødvendig uansett hvilken metode som er valgt.

I dette tilfellet monteres de indre rørene "med kondensat", og isolasjonen må også være tilstede på de stedene hvor skorsteinen er i kontakt med treelementene på taket. I tillegg er sandwich ikke egnet for direkte forbindelse med røret.

Monteringsprosess

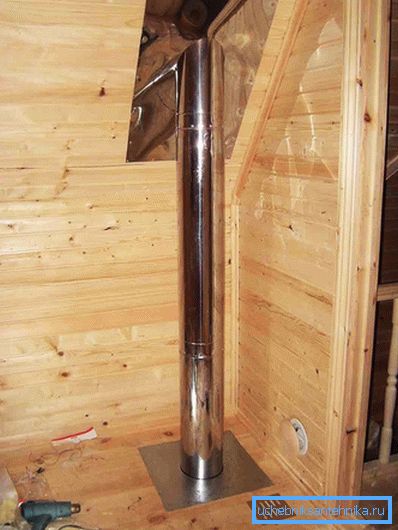

Det skal bemerkes at selve installasjonen ikke er vanskelig, fordi for å koble til sandwichrøret ikke krever spesielle konstruksjonsferdigheter. Hvordan begynner arbeidet? Det viktigste å huske er at installasjonen alltid skal begynne på bunnen, og slutt på toppen, mens ytre røret skal settes på den indre.

For det første er det nødvendig å koble alle elementene som utgjør skorsteinen. Begynn å installere den, må du vurdere at den ene enden av røret er noe innsnevret; han er satt inn i underrøret. Siden skorsteinen ikke samler sot, er det ganske enkelt å fjerne kondensat fra det. Du kan gjøre dette ved å installere spesielle tees.

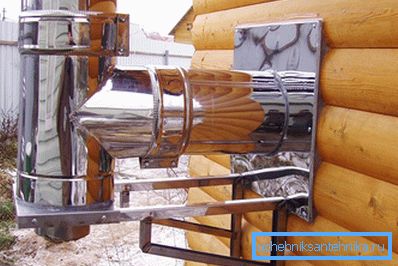

For det andre må du holde skorsteinen ovenpå, i det første tilfellet vurdere alternativet gjennom veggen. For å gjøre dette, gjør det et hull under røret, røret holdes, og sømmen er lukket med skum. Feste under braketten er montert ute, hvorpå den er installert. Ovennevnte tees er montert på hjørner festet til braketten, som de kan bevege seg på. Utenfor kan veggen syes med et kryssfinerplater (ca. 1 cm tykt) eller metall. Konsollet selv må være belagt med maling eller lakk for å beskytte mot korrosjon.

Et hull i ønsket lengde blir boret i adapteren, hvorpå sandwichet settes på den. Noen ganger brukes en oppgave, det vil si et mellomrom som er igjen mellom bygningens vegg og røykkanalen.

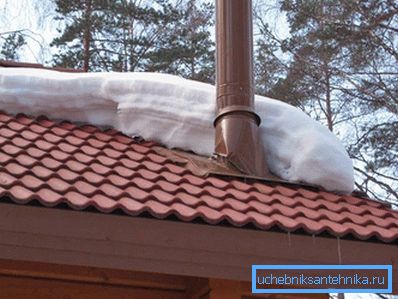

Hvis du holder skorsteinen i taket, må du først ta med røret, og først etter det monterer takplaten på kassen.

Tips! Med en skorsteinshøyde på mer enn 1,2 m, er det nødvendig å feste strukturen med kabler-braces med krympeklemmer, ellers vil skorsteinen kollapse under påvirkning av sterk vindstød.

Hvis taket er laget av svært brannfarlige materialer, bør det beskyttes mot mulig brann. For å gjøre dette, må du installere en deflector med et rutenett for å slukke gnister (små celler må brukes) på skorsteinrøret som står over metallflisen eller skifer.

Chimney mount: hva du trenger å vite

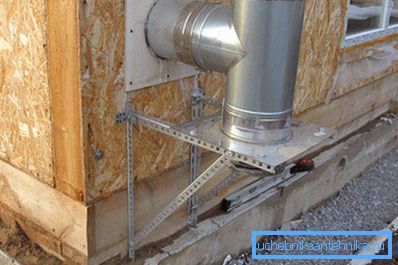

Deretter trenger du så mye som mulig for å sikre skorsteinen. Alle te og knær, samt andre komponenter holdes sammen med klemmer, og selve teen er forsterket med en brakett. Hvis plutselig er den øverste delen av skorstenen dårlig eller ikke løst i det hele tatt - det er bedre å styrke det bare i tilfelle og dermed forsikre deg selv. Vanligvis brukes i dette tilfellet armbåndene, sett i en vinkel på 120 °.

Hvis det ikke er klart hvordan bryggevinklene er festet, kan du lære mer om dette nedenfor. Sandwich pipe, som nevnt tidligere, settes inn i hverandre. Etter avslutningen av dockingen, når du er overbevist om at det ikke er noen hull og alt er i orden, er denne forbindelsen forseglet med et komprimeringsklipp. Hvis røret holdes sammen med noe annet element, må klemmene brukes på begge sider.

Forresten, kan støttebraketten bli laget for hånd. For sin konstruksjon vil det trenge et par hjørner (30, 50 mm). Disse hjørnene er kuttet i nødvendige deler av en grinder, et hull er boret for M10 og M8 bolter med en bor, så er alt montert. Helt hele prosessen kan bli funnet og sett på video på Internett.

Så vi har demontert hvordan du monterer røret på riktig måte, hva og hvordan du kobler, hvordan du installerer røret i ovnen, hvordan du går gjennom veggen og taket og hvordan du skal fikse det. Nå kan du faktisk snakke om slutten av installasjonen.

Avslutt av installasjonen av skorsteinsandwichrøret

Det er en liten og ubemannet nyanse som folk heller ikke vet eller glemmer - du må fjerne filmen fra rørene. Det ble spesielt limt for å beskytte rørene mot riper og smuss, men nå at skorsteinen er montert og installert, er det ikke behov for det. Videre, hvis du glemmer å ta den av, vil den begynne å slås senere under påvirkning av værforholdene, og vil gi et ryddig utseende til skorsteinen.

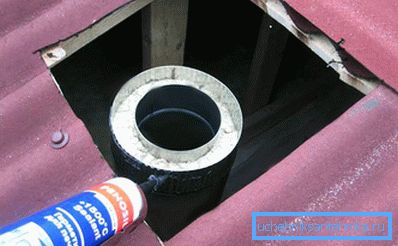

Den normale lengden på den ferdige skorstenen skal være ca 5 m, maksimalt 6 m. Denne avstanden regnes som fra ovnens rist til toppen. Hele strukturen må kontrolleres, hver felles eller ubemerket klaring må være forseglet. Regelmessig tetningsmasse passer ikke, du trenger bare varmebestandig, den kan tåle temperaturer opp til 1000 ° C. Et slikt tetningsmiddel påføres på den ytre overflate av både indre rør og ytre. Hvis det er en overgang fra enveggsrør til dobbeltvannsrør, er ytre sirkel dekket med tetningsmasse. Når denne delen av arbeidet er ferdig, må du endelig sjekke de potensielt farlige stedene hvor røret kan varme opp mest. Råd om hva temperaturen er der.

Vil du senere rengjøre skorsteinen var enkel og enkel? Sørg for å revidere det på forhånd. Hva er det Såkalt en liten flyttbar del, spesielt arrangert i veggen til skorsteinen. Det kan se ut som et hull med en dør.

video

Skorstenen settes sammen med kondensat som følger:
