Kobberrørdiametre: produktspekter og applikasjonsoversikt

En av fordelene som er karakteristiske for kobberrør er relativt enkel installasjon, som kan gjøres for hånd med et felt med kort praksis. Men i dette tilfellet er hovedproblemet ikke arrangementet av leddene, men valget av elementer i henhold til tverrsnitt og veggtykkelse.

Det bør noteres her at den aktive bruken av slike produkter begynte i vest, fordi i stedet for det vanlige metriske systemet, er tommelen mye brukt. Dette er det som ofte baffles uerfarne håndverkere, og derfor anbefaler vi sterkt å lese denne artikkelen for å løse problemet.

Materialegenskaper

Generelle egenskaper og produksjonsmetoder

Kobberrør er et materiale som begynte å bli brukt til å ordne kommunikasjon i lang tid. Dette ble tilrettelagt av den relativt enkle metallbehandlingen, i tillegg til god ytelse. Denne kombinasjonen av kvaliteter førte til at kobber er aktivt brukt nå - om enn ikke på slike skalaer som stål, støpejern eller teknologiske polymerer.

Til nå er det to metoder for rørproduksjon.

Sømløse rør som er av høyeste kvalitet, og derfor svært ettertraktede, gjør dette:

• En kobberbar tas som råmateriale. Vanligvis inneholder den ikke bare kobber, men også forskjellige tilsetningsstoffer som gir forbedrede ytelseskarakteristikker for ferdigproduktet.
• Deretter varmes baren opp, hvorpå et hult skall med tilstrekkelig tykke vegger dannes fra den på piercing møllen.

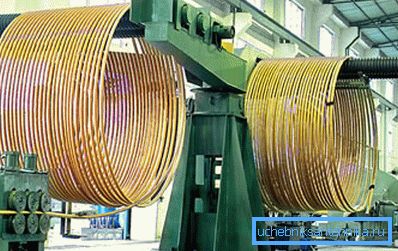

• Deretter sendes ermen til valsen, hvor rundrullene behandler overflaten, tynner veggene og passerer delen gjennom kalibreringsdysen. Resultatet er for eksempel et kobberrør på 1 til 4 tommer - avhengig av hvilket avsnitt som ble lagt i maskininnstillingen og hvilket arbeidsstykke som ble brukt.

Vær oppmerksom på! Ved fremstilling av deler med stor diameter er det mulig å oppvarme foringen for å lette rullingen. Naturligvis øker kostnaden for produksjonsdeler i dette tilfellet.

Der produserer sjeldnere produkter av sveisetype. I dette tilfellet tas en stripe av metall som et emne som rulles inn i et rør rundt en matrise av en viss størrelse. Kantene på stripen er sveiset, og sømmen er rengjort.

Videre behandling bestemmer i stor grad egenskapene til materialet:

• Mer holdbar, men samtidig mer stiv og mindre praktisk for installasjon er unannealed rør. Etter fabrikasjon blir de ikke underlagt varmebehandling, noe som holder metallets indre struktur uforandret.
• Hvis, etter produksjon, billets gjennomgår en glødemiddelprosedyre, blir det indre krystallgitter av kobber delvis modifisert. På den ene side fører dette til et lite tap av styrke og lavere smeltetemperatur, men på den annen side blir produktet fleksibelt, noe som forenkler installasjonen.

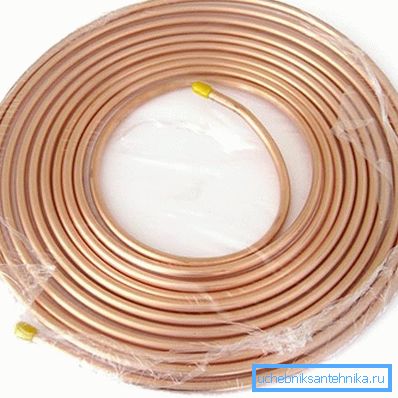

Vær oppmerksom på! Annealed kobberrør 5 8 tommer (og noen ganger deler med stor del) kan leveres i lengre spoler. Uanmeldte varianter leveres nesten alltid individuelt, ettersom de prøver å bøye dem kan føre til irreversibel deformasjon.

fordeler

Blant fordelene ved kobberrør er følgende:

• For det første er materialet nesten ikke korrodert.. Selv med langvarig kontakt med væsken i forholdsvis tøffe forhold (temperaturfall, saltholdighet, tilstedeværelse av karbondioksid), kan en patina (en karakteristisk grønn blomst) oppstå. Denne plakken påvirker ikke strukturens driftsegenskaper.

Vær oppmerksom på! Eksperter anbefaler ikke å rydde patina fra områder som er skjult fra vårt syn: det er kjemisk inert, og virker derfor som et ekstra beskyttende lag. Naturligvis er en slik instruksjon uformell, men den er veldig effektiv.

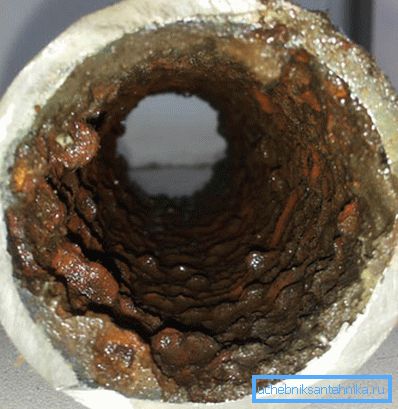

• Et annet pluss er den glatte indre overflaten.. Bump er ikke dannet på innsiden (som for eksempel i støpejerns- eller stålprodukter), og derfor holder et tynt 8 mm kobberrør sin permeabilitet gjennom hele livssyklusen.

• Fordelene er høy plastisitet med god varmebestandighet.. Det er derfor at kobber vil bli brukt i ulike varmevekslere: materialet er garantert å ikke smelte (opp til +250⁰Med ingen tegn på deformasjon, kan den tåle selv den tynneste veggen), og fleksibiliteten gir mulighet for bygging av ganske kompliserte ledninger.

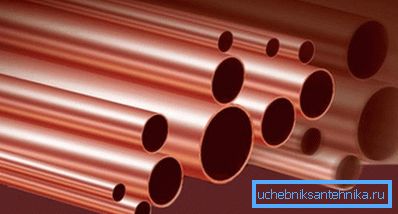

• Til slutt, til fordelene bør tilskrives, og et bredt spekter. Det er mulig å hente en detalj for nesten hvilken som helst oppgave, siden listen over ledige diametre beregnes i mer enn et dusin verdier.

Hvis vi snakker om ulempene, vil det viktigste for oss være den høye prisen. Verken kobbervarmerør eller kobberrørlegger kan også kalles budsjettløsninger.

Imidlertid kompenserer god ytelse med et attraktivt utseende for denne mangelen. Derfor, hvis det er en mulighet - betal en gang, og ikke lenger tenk på systemets funksjon.

Størrelsesdiagram

Hovedseksjoner og metoder for oversettelse

Som vi nevnte ovenfor, er rørseksjonen oftest betegnet i brøkdeler av en engelsk tommer. Det er bare vanskelig ved første øyekast, siden du har forstått, kan du bokstavelig talt "fra sommeren" oversette disse verdiene og velge delen i samsvar med oppgaven.

Beregninger er ganske enkle:

• Dermed er størrelsen på en tomme omtrent 25 mm (faktisk 25,4 mm, men denne nøyaktigheten er bare nødvendig i svært sjeldne tilfeller).
• For å finne ut, for eksempel, diameteren i mm av et kobberrør er 1 4 tommer, multipliserer vi 25 ved 1/4. Som et resultat får vi en verdi på 6,25 mm.

Tips! Således kan bare en omtrentlig verdi oppnås, da avvikene vanligvis forklares av forskjellige veggtykkelser av forskjellige størrelser. Men for husholdningsbruk er denne nøyaktigheten nok.

Et fullt bord med diametre av kobberrør er gitt nedenfor:

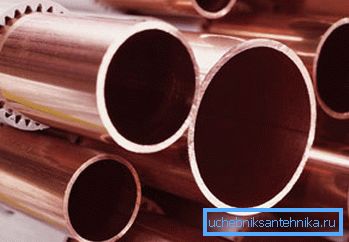

  Vær oppmerksom på! Noen ganger viser merkingen av røret ikke tommer, men seksjonen og veggtykkelsen i millimeter. For eksempel har et 6x1 kobberrør en diameter på 6 mm og en vegg på 1 mm.

Produktvekt

Å kjenne disse dataene er det mulig å beregne masse av en løpemåler ganske enkelt for å beregne belastningen på understøttende konstruksjoner:

M = (D - S) * S * 3,14 * p / 1000, hvor

• M er rørets spesifikkevekt (kg / m.pog).
• D - ytre diameter, mm.
• S - veggtykkelse, mm.
• P er tettheten av kobber, 8,9 g / cm³.

Derfor, hvis vi har kobberrør 1 1 8, så:

M = (28,6-1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Som i seksjonen er tallene ganske omtrentlige, men for å vurdere situasjonen er de ganske nok.

Bruken av rør av forskjellige diametre

Anvendelsesområdet for kobberprodukter er ganske bredt:

• Kobberrør 10 mm eller mindre brukes til installasjon av interne varmevekslere i varme- og klimaanlegg. Den lille diameteren av slike rør sikrer maksimal effektivitet i drift av slike anordninger på grunn av god energioverføring.

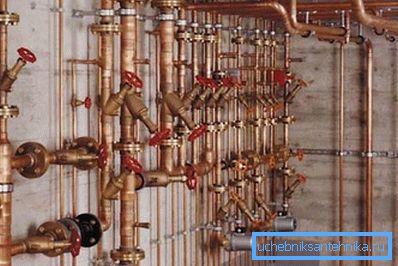

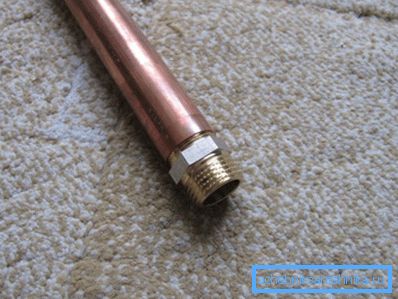

• Produkter fra 10 til 25 mm brukes til installasjon av vannrør. Kobberrør 1 2 tommer er en av de mest involvert i bygging av vannforsyningssystemet. Det samme gjelder for 3/4 tommer deler.

• Versjoner opp til 40-45 mm brukes til dreneringssystemer. Til tross for den relativt små diameteren gir de effektiv drenering på grunn av høy trafikk.

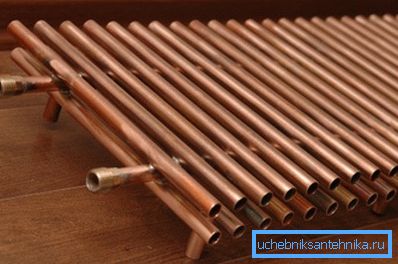

• Kobberrør 3 8, samt tykkere versjoner er godt egnet for varmesystemer. Materialets høytemperaturmotstand, sammen med den gode termiske ledningsevne av tynne vegger, gjør det mulig å varme opp et rom med minimalt energiforbruk.
• De tykkeste rørene brukes til å legge bøyer fra vannbærende hoved, samt dekorative og beskyttende elementer, for eksempel hus for halvåpent ledninger.

konklusjon

Ved hjelp av informasjonen som er beskrevet ovenfor, kan du ganske enkelt bestemme diameteren i mm av et kobberrør 1 2 tommer, beregne den spesifikke vekten av et slikt produkt, og forstå om det passer for oppgaven foran oss. Men over tid vil ferdighetene vises, og du trenger ikke å gjøre beregningene.

Og for å skape denne ferdigheten raskere, anbefaler vi at du bruker denne kunnskapen oftere i praksis, og studerer nøye all tilgjengelig tilleggsinformasjon, først og fremst - videoen i denne artikkelen.
