Komprimeringsbeslag for kobberrør: produkter laget av

Hvordan er koblingsbeslagene til kobberrør? Hva med enheter med lignende funksjonalitet for stål (glatt og bølgete rustfritt), metall-plast og polyetylen? Har denne klassen av beslag noen spesielle problemer? La oss prøve å finne ut det.

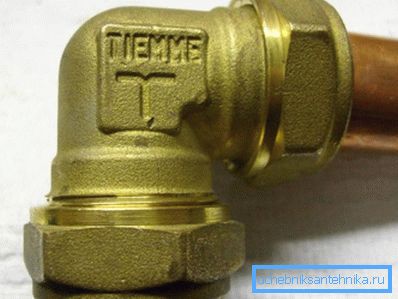

kobber

Hvordan kobberrørene kobles til ved hjelp av krympeutstyr, avhenger av typen av disse beslagene.

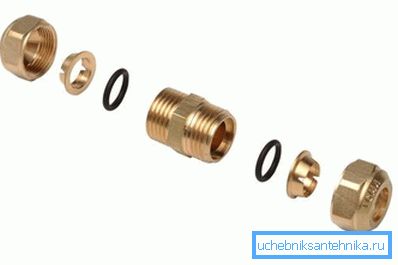

Myk tetning

I dette tilfellet sikres tetthet ved utvidelse av gummi- eller silikonringstetningen, som er klemmet mellom beslaget og avstandsringen når mutteren strammes. Metoden for montering av forbindelsen er generelt ganske åpenbar.

På slangen av den tilhørende diameteren slås vekslende:

1. Hettemutter.
2. Beholderring.
3. Seal.

Deretter setter røret inn i beslaget, etter hvilket foreningens mutter strammes - først for hånd, deretter 1-2 omdreininger ved hjelp av et par justerbare eller åpne skiftenøkler. Man løser kroppens posisjon, den andre roterer flaremutteren.

Fordelene ved en slik tilkoblingsskjema er åpenbare: det krever ikke trimning og kalibrering av kanten av røret og kan gjøres for hånd med det enkleste verktøyet.

Prisen på enkel installasjon er ganske moderat pålitelighet: Med betydelige mekaniske belastninger er det ganske realistisk å rive røret ut av skjøten. Hvor kommer belastningene fra? Offhand - minst med en vannhammer som følger med vannstrømmen; Spillene til barn med aktiv alder er imidlertid minst like ødeleggende for rørleggerarbeid.

Bell montering

Den andre tilkoblingsskjemaet er designet for glødet kobber og bruker sin plastisitet, evnen til å deformere under belastning. Stramhet sikres av en kjegle som bverser rørets ende, som den tiltrekkes av foringsmutteren og tetningsringen. Fugen er sterkere og enda viktigere, mer holdbar: Den vil forbli lufttett selv med langvarig overoppheting, noe som er skadelig for gummi.

Instruksjoner for å montere forbindelsen i dette tilfellet er mye mer komplisert.

1. Røret er trimmet med en spesiell kniv.. Butten skal være strengt vinkelrett på sin akse.
2. Deretter drives unionsnoten og tetningsringen over den..
3. Kanten er flakket slik at kegletetningen kommer inn, hvorpå den tiltrekkes av en kappemutter og en tetningsring til beslaget..
4. Den håndstrammede mutteren strammes med et par nøkler. Ikke overdriv det med innsatsen: og å bryte tråden på messingmonteringen, og bryt lett på muttermutteren.

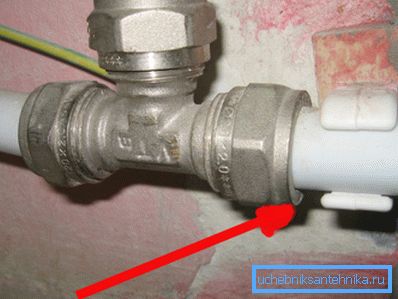

Metallplast

Hvordan er krympefittings for metallrør?

Røret er forskjellig fra de fleste alternative løsninger ved lav ringstivhet. Denne egenskapen kompenseres av beslaget, som brukes som en dorn: En delt ring komprimerer kanten av metallpolymerrørledningen på overflaten.

Tilsegl også tilkoblingen:

• Fluoroplastisk vaskemaskinen mellom rørets ende og støtteplassen til beslaget. Når spenningen strammes, presses endeflaten mot den med en spenningsdelte ring.
• Et par ringformede tetninger slitt på beslaget i sporene maskinert på overflaten.

Hvordan monteres krympefittings på metall-plastrør?

1. Røret er maskinert med en kniv for kutting av metallplast.

Forresten: Forfatteren er veldig bra med en sliper med et skjærehjul for metall. Det viktigste - å lage et kutt, strengt vinkelrett på lengdeaksen.

1. Den er kalibrert av ethvert objekt med riktig diameter. Målet er å eliminere ovaliteten i nærheten av baken.
2. Avfasningen er fjernet fra innsiden. Denne enkle tiltaket hjelper ikke å tette opp gummi o-ringene.
3. En hylsmutter og en splittring blir drevet av røret, hvorpå den sitter på beslaget. Gummi ringer kan forsmøres med flytende såpe. Det viktigste - ikke kutte dem og ikke skifte til pucken.
4. Splitringen er forskjøvet til slutten, hvorpå hylsmutteren strammes - manuelt, deretter med et par nøkler.

stål

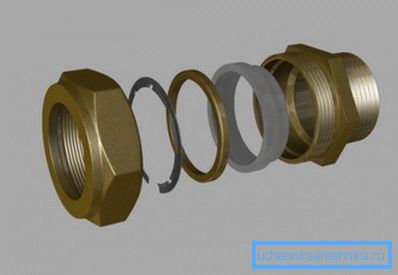

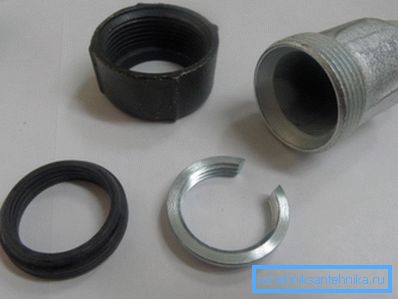

Komprimeringsbeslag for stålrør - vanlige, laget av svart og galvanisert stål, og laget av bølgepapp i rustfritt stål - er anordnet nesten det samme. Faktisk gjentar designen deres enhetene vi allerede har studert for å bli med i solid kobber: de samme mutterene, holderingene og O-ringene.

Hvordan monteres en slik tilkobling når det gjelder svarte stålrør?

1. Rørets overflate rengjøres forsiktig fra lag med maling og rust. Arbeidet er enkelt å utføre med en skarp kniv.
2. Hvis ovaliteten er til stede, elimineres den. Med litt ferdighet til dette formålet kan du bruke en vanlig gassnøkkel.

Vær oppmerksom på: det kan føre til dype riper på overflaten, noe som er uakseptabelt. Hvis dette skjer, vær ikke lat for å fjerne fastkjørt papir med en fil.

1. Flytt flaskemutteren gradvis, splitt ring og forsegle til enden av røret.
2. Sett den resulterende strukturen inn i kroppen og stram mutteren med et par nøkler.

I tilfelle av bølget rustfritt stål, selvfølgelig, kan de to første punktene utelates.

polyethylen

Kompresjonsbeslag for polyetylenrør, i motsetning til alle de ovenfor beskrevne, er ikke laget av metall (messing, kobber eller stål), men av samme polyetylen. En annen viktig forskjell er at de er montert uten verktøy: mutterne strammes bare for hånd.

Nyttig: Den maksimale diameteren av kompresjonsbeslag for polyetylen, med hensyn til denne funksjonen, er begrenset til 32 millimeter.

Tilkoblingsanordningen er praktisk talt den samme som de som er beskrevet ovenfor: tetthet sikres ved en ringformet tetning som åpner opp med en stoppring når tappemutteren strammes. (Se også Drainpipe artikkel: funksjoner.)

Hvordan montere tilkoblingen?

1. Alle overflater rengjøres fra smuss.
2. Ytre kammen er fjernet fra enden. Det vil tillate røret å komme inn i montering med minimal motstand.
3. Foreningens mutter-, trykk- og tetningsringer er drevet bort fra rørets ende, og deretter, etter at den er satt inn i kroppen, tilbake. Tråden, som vi husker, er strammet utelukkende for hånd.

problemer

Selvfølgelig, ikke uten dem. Vi lister de mest typiske problemene med komprimeringsleddene.

konklusjon

Vi håper at materialet som tilbys leseren, vil hjelpe ham med selvinstallasjon og reparasjon av rørleggerarbeid. Som alltid inneholder videoen i denne artikkelen ytterligere tematisk informasjon. Lykke til!
