Oppvarming av rør med varmekabel: hvordan er prosessen

Under byggingen av herregårder skal alle tiltak for isolasjon av kommunikasjon forhåndsgis (begravelse i bakken under frysepunktet, isolering av mineralull, polystyrenskum, polyetylenskum), men noen ganger er alt dette ikke. Du kan støte på et grunt grøft, rør som går gjennom et uoppvarmet rom, og i slike tilfeller kan du lagres av en varmekabel for rørledninger.

Nedenfor ser vi på hva det er, hvordan det er montert, og viser deg også videoen i denne artikkelen.

Rørledningssikring

Varmekabel

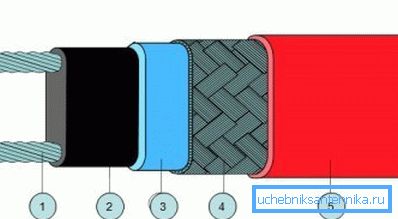

• En selvregulerende varmekabel for varmeledninger produseres i form av en båndvarmer, hvor halvlederpolymermatrisen oppvarmes av to parallelle ledere. Det er bemerkelsesverdig at når du installerer en slik kabel, kan instruksjonen kutte den for tilkobling på noe sted uten frykt for at det oppstår en kald sone der. I tillegg er en slik båndstruktur i stand til å regulere mengden varme som genereres av hver enkelt seksjon, derfor kan en slik kabel ikke brenne ut i prinsippet.
• På grunn av dobbel isolasjon med modifisert polyolefin, får enheten mekanisk beskyttelse (slitasje, støt), beskyttelse mot aktive kjemikalier, vannmotstand og høye dielektriske egenskaper.. Det bør tas i betraktning at prisen på en slik resistiv enhet er mye høyere enn PNSV, men det er praktisk talt ikke behov for konstant overvåkning, siden justeringen foregår alene.

Hva du bør vurdere når du beregner strømmen

For å velge riktig resistiv enhet, må du i utgangspunktet ta hensyn til tre hovedfaktorer: 1) kraften til tredjeparts termisk isolasjon; 2) materialet som røret er laget av; 3) rørledningens diameter.

Merk. Hvis du har installert en varmekabel for vannforsyningen inne i røret, betyr det ikke at det ikke lenger trenger isolasjon. Hvis du lager ekstra isolasjon av mineralull, polystyrenskum eller polyetylenskum, vil det redusere varmetapet betydelig, derfor vil kostnaden for strøm også være mindre.

montering

Merk. Hvis dette er en varmekabel for kloakk inne i røret, kan den kjøpes med hvilken som helst skjede, men for rørleggerarbeid bør fluoropolymerisoleringen ha en toleranse for matets egnethet.

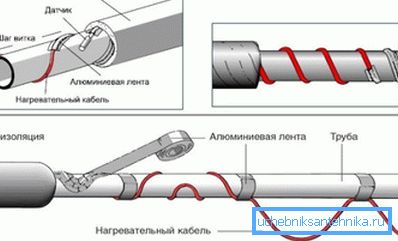

Det er to hovedveier ved hvilke selvregulerende varmekabel for rør er lagt - innendørs og utendørs installasjon. Men for sistnevnte metode er det noen alternativer, hvorav den ene er angitt i den øvre figuren, slik at den kan bindes langs røret i singularet i en rett linje, den kan også legges på begge sider, og i tillegg er den montert med en bølgete linje eller i en spiral.

Men slike alternativer brukes først og fremst først når kloakk- eller vannforsyningssystemet allerede er involvert og det er problemer med frysing, og i tillegg brukes dette varmebånd til vinteroppvarming av takene (isbeskyttelse).

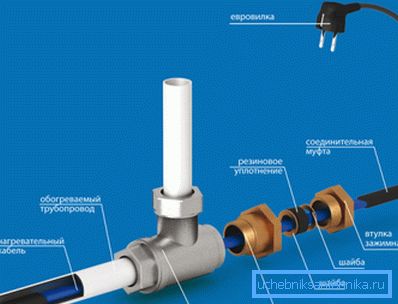

Før du kjøper en slik enhet, må du forsikre deg om at den selges sammen med settet som er beregnet for kutting, som inkluderer en hylse og kjertel som beskytter kabelen mot vanninntrenging inne, under isolasjon. I tillegg begynner installasjonen av varmekabelen inne i røret med den første monteringen av koblingen på den, og deretter kjertelen som passer godt til skallet.

Det er ønskelig å gjøre dette før du trimmer endene - dette vil gjøre prosessen enklere - det er mye mer praktisk og raskere.

Etter at du har satt håndkleet på hånden, kan du begynne å kutte og for dette må vi trekke seg tilbake fra kanten på 100-120 mm. Først kutter vi isolasjonen langs omkretsen, men vi kutter den bare for ikke å skade skjermen. Etter kuttet, bøy kabelen på dette stedet flere ganger og kuttet blir fullført.

Etter det, kut isolasjonen sammen og fjern den (med kanten kan du skille den med en kniv - dette er mer praktisk).

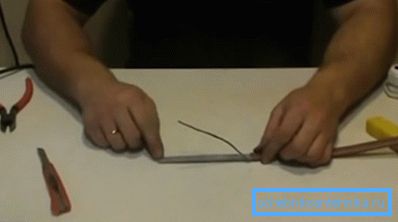

Etter at du har fjernet isolasjonen, vil du ha en skjermfletting foran deg, som du må veve og vri i flagellum, som det er gjort på bildet ovenfor - senere vil du koble den til bakken. Nå må du slippe opp oppvarmingsmatrisen, og for å gjøre dette, trekke seg tilbake fra kanten av den øvre kuttet 15-20 mm og nøye, for ikke å skade selve matrisen, inciserer skallet rundt omkretsen, men prosessen er nøyaktig den samme som med topplaget.

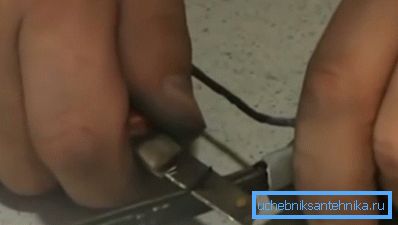

Nå har du nådd matrisen selv, og du må rengjøre ledningene for tilkobling ved å fjerne skallet fra dem med en kniv, men dette er noe vanskeligere i forhold til de to øvre isolerende lagene du ble kvitt. For implementeringen av den oppfattede, utvid båndkanten og fjern forsiktig plasten, akkurat som du skarpe en blyant - du ser et fragment av prosessen i toppbildet.

Gjør et slikt feie fra to sider og trekk forsiktig ledningene, spred dem rundt, slik at du kan kutte av det allerede unødvendige skallet - du kan selvfølgelig kutte matrisen langs midten, men med tanke på dens stivhet, vil det være ganske vanskelig for deg.

Nå setter vi en spesiell tokanalmunnstykke fra settet på de nakne ledningene, men fyll først tetningsmidlet i hullene for å sikre vanntetthet (etter installasjon, legg tetningsmidlet til hullene igjen). På hver kjerne (skjerm inkludert) sett på plastrør fra samme sett, og på enden av kjerner er det metallrør som du klemmer med tanger eller en klemme på.

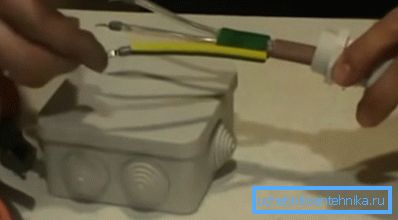

Nå er kabelen klar for tilkobling til skjold eller en spesiell boks, som i toppbildet.

Merk. Den bakre delen av kabelen må være forseglet. For å gjøre dette, fjern 20-25 mm topp isolasjon, la det være 5-7 mm av skjermen og forkort en av matriske ledningene med 5 mm - ingen kortslutning vil oppstå.

Fra oven setter du varmen ned fra settet og oppvarmer det med en kamp.

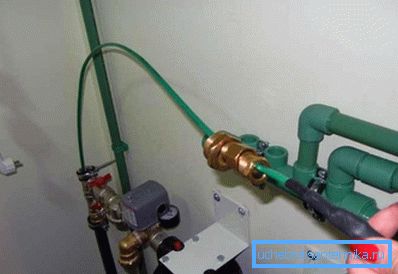

Nå må du skyve den selvregulerende varmekabelen inne i røret gjennom monteringen, koble til terminaler og jord til strømkilden, og oppvarmingsprosessen vil begynne.

konklusjon

Hele installasjonen av varmekabelen inne i røret tar ikke mye tid - kutting krever mye mer oppmerksomhet og lønnskostnader. Nøyaktig samme fremgangsmåte for tilkobling av båndvarmeren og å installere den på taket (finn ut hvordan kabelen legges i rør av forskjellige typer).
