Pnd rør dimensjoner og andre egenskaper

02-05-2018
Rørene

Hva er dette materialet - PND? Hvilke diametre av HDPE-rør finnes i salg? Hvilke standarder er regulert produksjon? La oss prøve å svare på disse og noen andre spørsmål.

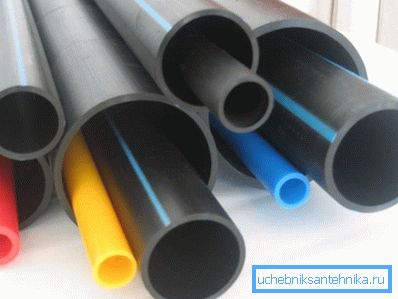

Flere størrelser av polyetylenrør.

Hva er det

PND er en vanlig forkortelse for lavtrykkspolyetylen. Men før vi går videre til en detaljert studie av størrelsen og andre egenskaper, vil vi bli kjent med de mer generelle egenskapene til materialet.

Polyetylen: generelle egenskaper

Hva vi vet om polyetylen:

  • Dette er den mest vanlige av termoplast (polymerer, reversibelt endre deres fysiske egenskaper ved oppvarming). Når produksjonsteknologien er godt etablert, er det logisk å forvente at materialprisen blir lav.
  • Snakker om oppvarming: allerede ved 80 ° C begynner polyetylen å myke. Styrken av rør til ruptur faller katastrofalt ved mye lavere temperaturer, slik at de fleste produsenter begrenser driftsmodus til 40 - 45 grader Celsius.

Nysgjerrig: Tverrbundet polyetylen (en polymer hvis molekyler er forbundet med tverrbindinger) er mye mer varmebestandig og brukes med hell for rørledninger for oppvarming og varmtvannsforsyning.

  • Plast har ekstremt lave limegenskaper.. Enkelt sagt, holder ikke andre materialer fast på overflaten. I så fall kan ikke overfrukting av trykkrør med mineralavsetninger fryktes.
  • Kaldvannslivet er estimert til 50 år eller mer..
  • Som alle plast, polyetylen - dielektrisk.
  • Det er ekstremt motstandsdyktig overfor aggressive miljøer.. Konsentrert syrer og alkalier leveres ofte i forseglede plastpakker.

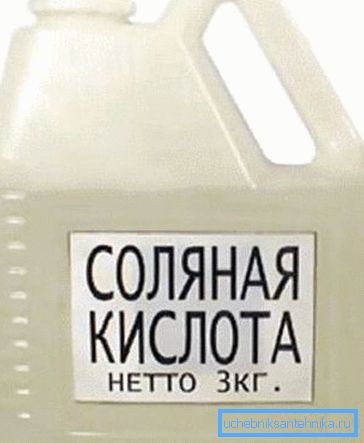

Saltsyre i en polyetylenbeholder.

HDPE og LDPE

Polyetylen, som det er lett å gjette fra sitt navn, er et produkt av polymerisasjonen av etylengass. Avhengig av forholdene under hvilke det går, kan du få et materiale med ganske forskjellige egenskaper.

navn Beskrivelse av polymerisasjonsbetingelser
Høytrykkspolyetylen (LDPE) Temperatur 200-260C; trykk - 150-300 MPa; nærvær av initierende oksygenreaksjon
Lavtrykkspolyetylen (HDPE) Temperatur 100-120є; trykk - 0,1 - 2 MPa; katalysator tilstedeværelse

LDPE har en lavere mekanisk styrke og brukes hovedsakelig til rørledninger med svakt overtrykk. Dens alternative navn er polyetylen med lav tetthet. PND, eller PVP (høy tetthetspolyetylen), tvert imot, er mye mer holdbart og mye brukt i trykkledninger.

Designet for trykkvannsforsyningsrør merket med en blå stripe.

Nysgjerrig: De nåværende standardene deler ikke HDPE og LDPE. Både avløps- og trykkrør kan være laget av begge typer plast. Tabellen med diametre av HDPE og LDPE rør er også vanlig.

parametere

Det er klart at hovedparameteren som karakteriserer rørledningen, er dens diameter. De bestemmer båndbredden.

Imidlertid er beskrivelsen av materialet ikke begrenset til dem: for eksempel inkluderer de fulle tekniske egenskapene til et 110 mm PND-rør flere viktige parametere.

  • Veggtykkelse Økningen med konstant nominell diameter øker styrken på rørledningen i forhold til det indre hydrostatiske trykket.
  • SDR er standard dimensjonsforholdet, en brøkdel med en ytre diameter i telleren og en veggtykkelse i nevnen. Jo større SDR, jo lavere rørets arbeidstrykk er: En økning i veggområdet ved sin faste tykkelse og styrkeegenskaper reduserer rørledningens evne til å motstå hydraulisk trykk.
Forholdet mellom SDR bestemmer styrken på rørledningen for å bryte.
  • MRS - maksimal holdbarhet. Måleenhet - MPa (megapascals). Enkelt sagt er dette det maksimale spenningen i veggene hvor røret vil fungere i 50 år ved en temperatur på +20 ° C.
  • MOP - maksimalt arbeidstrykk.
  • S er en serie rør, beregnet som MRS / 1,25 / MOP, hvor 1,25 er sikkerhetsfaktoren for vann.
  • I tillegg kan produkter utformes for transport av drikkevann eller utelukkende for tekniske behov.

Hva betyr merking av type PE 32, PE 63 (noen ganger feil angitt som HDPE-rør 63), PE 80 og PE 100? Bare at den maksimale langsiktige styrken til MRS tilsvarer ti ganger den minste verdien:

Type polyetylen MRS, MPa
PE 32 3.2
PE 63 6.3
PE 80 8,0
PE 100 10,0

Viktig: alle ovennevnte parametere er relevante for trykkrørelementer. Avløpsrøret PND 110 mm har ingen ekstra egenskaper, unntatt den nominelle diameteren.

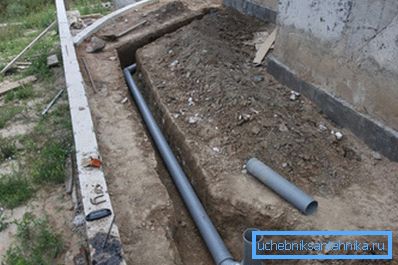

For fri-flytende avløpsvann er bare den nominelle diameter viktig.

Symboler

Betegnelsen på trykkrøret må inneholde:

  • Ordet trompet.
  • Henvisning til materiale og MRS (PE 32, PE 63 og så videre).
  • SDR-alternativet.
  • Dash.
  • Nominell diameter og nominell veggtykkelse.
  • Avtale (drikking eller teknisk).
  • Navnet på standarden som produktet fremstilles av (GOST 18599-2001).

Påskriften av typen Pipe PE 80 SDR 9 - 90 x 10.1 drikker GOST 18599-2001 betyr at vi har et rør PND 90 mm i diameter med 10,1 mm vegger beregnet for drikkevannstilførsel.

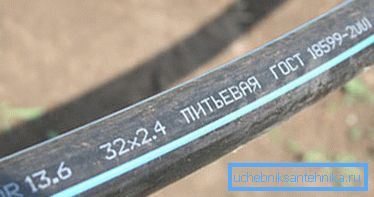

På bildet - et eksempel på notasjon.

sortiment

En av standardene som inneholder en rekke polyetylenrør, som vi nettopp har nevnt - GOST 18599-2001 regulerer produksjon av materiale til trykkledninger.

Den andre standarden - GOST 22689.1-89 - beskriver en rekke polyetylenavløp. Så, hva skal størrelsen på produktene vi er interessert i?

GOST 22689.1-89

Dokumentet gir bare fire størrelser: 40, 50, 90 og 110 mm.

Hvor gjelder de?

  • 40 mm er den typiske knestørrelsen for drenering av avløpsvann fra en enkel servant eller vask.
  • Rør PND 50 mm kan avta avløpsvann fra to eller tre VVS-installasjoner (unntatt toalettskåler).

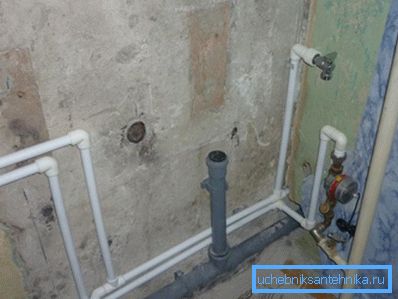

Kablingene for tilkobling av badekar og servant er laget med 50 mm rør.

Vær oppmerksom på! Enheter med mulighet for salvoutladning (for eksempel badekar og dusj), når du monterer med egne hender, er det bedre å koble til utløpet til en større del. Instruksjonen er knyttet til det faktum at når et bad er drenert, vil 50 mm-røret sannsynligvis overflyte seg (spesielt hvis det er delvis fylt med fete avsetninger inne), og avløpene vil strømme gjennom risten inn i enheten med lavere utgang.

  • 90 - Et typisk tverrsnitt for tilkobling av monterte toalettskåler.
  • 110 er den mest universelle størrelsen som brukes til å forbinde gulvmonterte toalettskåler, for å bygge kloakker og takplanker (horisontale grener som forener flere stigerør).

GOST 18599-2001

Den fullstendige listen over dimensjoner innenfor rammen av dette dokumentet er for stor til en liten artikkel, og derfor vil vi kun angi grenseverdier.

  1. PE 32 (eller, som det noen ganger er feilkalt, PND 32 rør) kan ha en diameter på 10-160 mm med en veggtykkelse på 2,0-20,8.

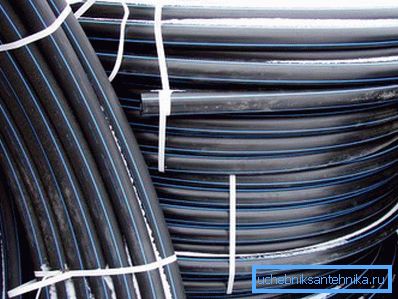

Rør med diameter på opptil 160 mm selges ikke bare i rette deler, men også i spoler.
  1. Egenskaper for PND 63 (PE 63) rør kan inneholde en veggtykkelse på 2,0 - 57,2 mm med en diameter på 16 - 1200.
  2. PE 80: diameter 16 - 1200, vegger 2,0 - 59,3.
  3. PE 100: diameter 32-1000, veggtykkelse 3,0 - 59,3.

Hvor nøyaktig er det hensiktsmessig å bruke en bestemt størrelse hjemme?

  • Røret PND på 20 mm vil gi vanntilførsel av leiligheten eller det lille huset med et bad.
  • Hvis vannforsyning ikke bare skal brukes til husholdningsbehov, men også til vanning, brukes et PND-rør på 25 mm. Annet, i tillegg til diameter, bestemmes egenskapene til røret PND 25 mm utelukkende av arbeidstrykket til vannforsyningen; For sentraliserte vannforsyningssystemer er det bedre å bruke PE 80 SDR 9.

Kjertler som er større enn de nevnte størrelsene, brukes vanligvis til vannforsyning av grupper av hytter, og med en diameter på over 100 mm - hytter og leiligheter.

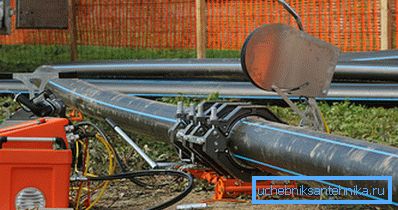

Installasjon av vanntilførsel av polyetylen i hytteoppgjøret.

konklusjon

Vi håper at vi klarte å tilfredsstille leserens nysgjerrighet innen kjennskap til et av de mest populære moderne materialene. Som vanlig vil videoen i denne artikkelen gi ham mer informasjon. Lykke til!
