Polyetylen vannrør: regulatorisk dokumentasjon, installasjon

Hvor praktisk er polyetylen trykkrør? Hvilke standarder styrer produksjonen? På hvilke måter kan du installere rørleggerarbeidet fra polyetylenrør - med egne hender og bruk av industrielt utstyr? La oss prøve å svare på disse spørsmålene.

Første bekjentskap

Hva vet vi om polyetylen? Det er den billigste og mest brukte plast i verden, produsert ved polymerisering av etylengass. Det er motstandsdyktig mot syrer, alkalier og lave temperaturer, det tåler lett tunge mekaniske belastninger og sterke påvirkninger på grunn av viskositet og dempningsegenskaper.

Merk: Polymerens elastisitet opprettholdes ved lave temperaturer, slik at vannrør laget av polyetylen kan overføre frysing av vann i dem uten ødeleggelse. Røret er strukket, og etter avrimning vender tilbake til sin opprinnelige størrelse.

Avhengig av polymeriseringsbetingelsene, skiller polyetylen lav (PND), medium (PSD) og høyt (LDPE) trykk:

Fra plastens mekaniske egenskaper avhenger styrken av polymervannrøret produsert av det. De mest holdbare produktene fra HDPE.

Arbeidstemperaturen på rørene er begrenset til 40 - 60 ° C: ved høyere temperaturer begynner polymeren å myke.

Regulatorisk dokumentasjon

Krav til kvaliteten på rør er angitt i GOST 18599-2001. La oss markere noen punkter som har praktisk verdi i valg og drift.

De viktigste driftsparametrene til røret er:

• Nominell diameter. Det kan ta verdier fra 10 til 1200 mm.
• Nominell veggtykkelse. Dens verdi varierer fra 2 til 59,3 mm.
• MOP - maksimalt nominelt trykk. Målt i megapascals. For å konvertere til mer vanlig kgf / cm2, er det nok å multiplisere MOP med 10,2.
• SDR - standard dimensjonsforhold, forholdet mellom ytre diameter og veggtykkelse. Jo mindre SDR, desto større er det beregnede arbeidstrykket.

• MRS - Den såkalte langsiktige styrken til materialet, målt i megapascals. Denne parameteren med en noe vag beskrivelse vises alltid i rørnavnet.

Hvordan leser de betegnelsene som følger av standarden?

De inkluderer:

1. En indikasjon på materialets styrke. PE 32 betyr polyetylen med MRS = 3,2 MPa, PE 63 - med MRS 6,3 MPa, etc.
2. SDR-alternativet.
3. Nominell diameter og veggtykkelse.
4. Formål (drikke eller teknisk).
5. Henvisning til GOST 18599-2001.

For eksempel, under navnet PE 100 SDR 11 - 32 x 3 drikker GOST 18599-2001 skjuler en polyetylen vannrør av 32 mm med en 3 mm vegg, laget av materiale med MRS = 10 MPa for drikkebehov.

I tillegg:

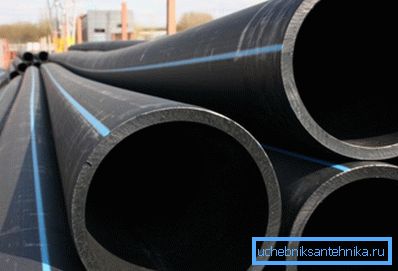

• Rørets farge er svart (alternativt, svart med blå striper) eller blå.

Men: 32 produkter laget av PE må være utelukkende svart.

• Med diameter opp til 180 mm kan rør leveres i spoler, på spoler og i rette lengder. Med større diameter - bare i rette segmenter.
• Produktene skal ha glatte overflater - ekstern og intern. Bare liten waviness er tillatt.

montering

Hvordan monteres rørlegger fra polyetylenrør som leveres i rette deler? Tilkoblingsmetoder er hovedsakelig avhengig av diameter og veggtykkelse.

Vegger over 4 mm

Her er stussveising den viktigste metoden for installasjon. For å smelte rørets ender, brukes et flatt, anti-klebende belagt elektrisk varmeelement (speil); sentrering og etterfølgende klemming av rør leveres av manuell, mekanisk eller (med stor diameter) hydraulisk anordning.

Klemmekraften er 1,5 kg / cm2; oppvarming og festetid bestemmes av rørledningens veggtykkelse:

Til tross for polymerens lave termiske ledningsevne gir den ikke fullstendig beskyttelse mot frysing ved lavt vannstrøm gjennom rørledningen. Den eksterne vannforsyningen fra polyetylenrør ligger alltid under jordfrysningsnivået; Følgelig vil estimatet for leggingsrør fra polyetylenrør, viljestøt, inkludere jordverk, og om vinteren - også tining av overjordet.

Nysgjerrig, rumpesveisede pisker brukes ofte til å rekonstruere gamle stål- og støpejernsvannlinjer, og ikke alltid krever disse arbeidene utgravning.

Måter å trekke polyetylenrøret i den gamle vannforsyningen, kan tilskrives to hovedkategorier:

1. Pass igjennom det gamle stammenrøret med mindre diameter. Den mindre ruheten av polyetylen sammenlignet med metaller kompenserer for redusert clearance; Innskudd på veggene i gamle rør kan imidlertid gjøre broken problematisk. Til tross for den forutgående mekaniske rengjøringen: noen ganger er ruffen ikke i stand til å takle flerårige lag av kalk og rust.

1. Pass rør av samme diameter med den foreløpige ødeleggelsen av den gamle rørledningen. I dette tilfellet trekkes en hydraulisk kalibrator gjennom det gamle røret med en kabel, som syklisk øker og reduserer ytterdiameteren, ødelegger den gamle rørledningen og presser dens fragmenter i jorda.

Vegg mindre enn 4 mm

Med en liten tykkelse på veggene kan montering av rørlegger fra polyetylenrør utføres ved hjelp av elektrisk sveiset eller komprimeringsbeslag.

• I første tilfelle settes stikkontaktene på rørets ender, hvorpå en spenning på 12 volt påføres på deres kontaktterminaler. Oppvarming av spiralvarmeren som er innbygget i beslaget gjør at den smelter på en pålitelig måte med røret.

• Komprimeringsbeslag krimper røret med en gummi-O-ring når du trekker på muttermøtrikken. Denne tilkoblingsmetoden krever ikke bruk av annet verktøy enn saks for kutting av rør. De enkleste instruksjonene bidrar til å unngå lekkasje under montering: vær forsiktig når du plasserer gummitetningsringen og unngå den forbi sporet mellom røret og beslaget.

konklusjon

Forhåpentligvis klarte vi å svare på alle spørsmålene av interesse for leseren. Som alltid vil det bli tilbudt ytterligere tematisk informasjon til ham av videoen i denne artikkelen. Lykke til!
