Populære måter å koble til rør - en detaljert oversikt

Ved installasjon av varme-, avløps- og vannforsyningssystemer er det viktig at du må løse problemet med tilkobling av rør. I dette tilfellet er det nødvendig å ta hensyn til materialet som rørledningen er laget fra, driftsforholdene til systemet og mange andre parametere. Å studere en rekke eksisterende metoder for tilkobling, ville ikke være overflødig å vurdere de mest populære alternativene.

Rørforbindelsesklassifisering

For enkelhets skyld er alle typer rørledningsforbindelser delt inn i to store grupper:

• separable - Det er mulig å demontere skjøten med egne hender uten å bryte materialets integritet. En gjenget forbindelse kan betraktes som et klassisk eksempel i denne gruppen, en tråd kuttes i enden av rørledningsseksjonene, og om nødvendig kan krysset enkelt demonteres;
• unsplit - Demontering er mulig, men rørledningsmaterialet vil lide. En sveiset ledd kan tjene som et eksempel i dette tilfellet. Sveisemetall vil ikke tillate å demontere rørledningen i fremtiden, det kan bare kuttes i stykker.

Den foreslåtte klassifiseringen er for generell. Og hvis det ikke er så mange alternativer (sveising, liming eller stikkontakter) i tilfelle av faste skjøter, er det flere interessante måter.

Populære typer rørledningstilkoblinger

I tillegg til praktisk funksjon, må valget av typen dock også ta hensyn til materialegenskapene og driftsmodusen til rørledningen. For eksempel fungerer kloakk i et privat hus i en trykkfri modus, slik at den vanlige bell-passende bryggen passer.

Men i tilfelle installasjonen av varmesystemet vil kreve noe mer pålitelig. Følgende er de vanligste metodene.

forbindelse med gjenger

Det kan betraktes som en klassisk metode som ble brukt flere tiår siden.

Instruksjonen har ikke endret seg siden da, da må du handle i følgende rekkefølge:

• montering utføres og et merke er laget på røret, opp til hvilket det vil være nødvendig å kutte tråden;

• Egentlig skåret. For enkelhets skyld må rørledningen festes i en skrue, den minste forspenningen av platen når kuttstenger kan forårsake lekkasjer i fremtiden;
• utrivning utføres - en linnetråd eller et syntetisk tetningsmiddel blir ganske enkelt viklet på tråden. Prisen er minimal, og skjøtene i skjøten øker betydelig;

• tråden er skrudd på beslaget. Gjenget tilkopling av rør tilhører kategorien av støpsel, noe som letter demontering og rensing av rørledningen.

Vær oppmerksom på! Gjengning svetter litt tverrsnittet. Derfor er det nødvendig å unngå så mye som mulig mekaniske effekter på leddet.

Bruke Collet (Clamping) Montering

Bruken av en slik montering gjør det mulig å til og med koble rør fra forskjellige materialer. Fugen er delt, som også kan tilskrives fordelene ved å bruke kollettfittings.

Ved bruk av en kollettforbindelse av rør for sammenføyning av forskjellige materialer, på den ene side oppnås skjøtets tetthet ved hjelp av en hylsmutter og kompressionsring og på den annen side ved hjelp av en hylse.

Docking utføres i følgende rekkefølge:

• en kappemutter og kompressionsring settes på røret (i nøyaktig denne sekvensen);
• da er mutteren strammet, ringen deformeres og tetter presset på enden av rørledningen til enden av beslaget;
• På den annen side er røret ganske enkelt satt inn i kolletten og trukket inn til det stopper. Designet skaper tilstrekkelig press på det, slik at styrken på leddet er garantert.

Mobil tilkobling

Noen ganger tillater ikke standardkoblinger docking i ønsket vinkel. I dette tilfellet kan du bruke et svingrør. Denne metoden for tilslutning vil også være nyttig ved at hellingsvinkelen lett kan endres uten demontering av en del av rørledningen.

Slike festemidler selges allerede samlet, og mobiliteten oppnås ved ikke helt vanlig utforming av stikkontakten. Selve klokken er ganske bred, og den delen av røret som er plassert i den har en sfærisk form. Plassen mellom rørledningens ende og innersiden av kontakten er fylt med gummiinnlegg og et smøremiddellag.

Vær oppmerksom på! Resursen til denne typen docking er begrenset (produsenten angir garantert antall svinger), så du bør ikke bøye eller unbøye rørledningen unødvendig.

For rotasjonsvinkelen er det vanligvis i området 40-50?. Store svingvinkler kompliserer utformingen av svingdelen og truer sammenføyningens skjøt. Ved transport av etsende væsker forkortes levetiden til hengslet.

Høytrykksrør

Det er neppe nødvendig å arbeide med høyt trykk hjemme (trykk i vannforsyningssystemet kan ikke betraktes som sådan). Men i bransjen er det ofte ofte flytende væsker under betydelig press, noe som stiller strengere krav til leddene.

Høytrykksrørtilkoblinger med et stort antall svinger og beslag installert på disse stedene, vil ha lav grad av pålitelighet i forhold til en rørledning med et minimum antall svinger.

For å løse dette problemet brukes ofte trykkslanger - høytrykksslanger. Utvendig ser en slik erme ut som en vanlig gummislange med metallbeslag på begge sider.

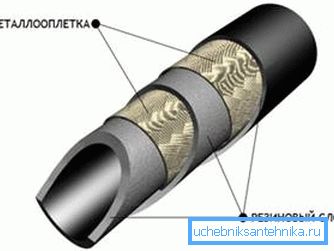

Til tross for utseendet er utformingen av RVD komplisert. Hylsen består av et indre lag av spesiell gummi, og styrken oppnås ved kraftrammen laget av metalltråd. Ofte er det flere slike kraftrammer.

Den største fordelen med slike ermer er at svingen er jevn og motstanden mot væskestrømmen er minimal. Endene på høytrykkslangene er koblet til rørledningen med metallbeslag.

Amerikansk - Enkelhet og pålitelighet

Eventuelle typer rørforbindelser skal være pålitelige og, hvis det er mulig, tillate rørledningsseksjonen å demonteres så raskt som mulig uten demontering av resten av rørledningen. For disse parametrene, en amerikansk ute av konkurranse.

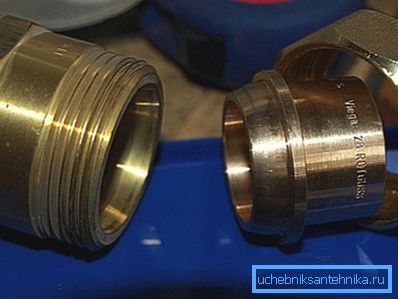

For å koble 2 deler av rørledningen på denne måten trenger du 2 gjengede beslag (en av dem med en restriktiv krage), en gummipakning og en mutter. På enden av rørledningen må det være innvendig gjenger.

Amerikansk rørmontering utføres i følgende rekkefølge:

• delen med den ytre tråden er skrudd på rørledningsseksjonen med den indre tråden;
• Etter det kommer vendingen av delen med kragen, må du sette på det en tetningsmasse og en hattmutter, hvorpå beslaget også skrues på røret;
• etter det forblir det bare å skru opp unionsmøtrikken på den utvendige tråden på returfittinget.

Vær oppmerksom på! I motsetning til de fleste andre typer docking, for å demontere en del av rørledningen, er det ikke nødvendig å demontere det helt. Hele monterings- / demonteringsprosessen utføres med bare en mutter.

Tavrovo-tilkobling

T-rørleddene kan enten være i vinkel eller i skarp vinkel, det er nødvendig når et annet rør må settes inn i en eksisterende rørledning. Et eksempel er et innløpsrør fra leiligheten til stigerøret. Du kan gi sammenheng på to måter - ved hjelp av spesielle beslag eller sveising (hvis rørene er metalliske).

Når det gjelder beslag, brukes til dette formål tees og krysser, disse elementene tillater deg å lage en komplisert knute. En slik forbindelse med en tee kan utføres ved en hvilken som helst av de beskrevne metoder. Kan brukes til krympefitering, sveising PP (i tilfelle polypropylenrør), stikkontakt (hvis vi snakker om kloakk), etc.

Inngangsrør med sveising er sjeldne og ganske vanskelig for en nybegynner rørlegger. Hovedproblemet her er å korrekt markere utsnittet på røret som du må krasje og på slutten av rørledningen som vil bli med.

For å løse dette problemet kan du bruke spesielle maler, der, avhengig av diameteren, er det kurver som markerer utklippskonturen, kan du også bruke spesielle markeringsprogrammer.

  Vær oppmerksom på! Hvis kuttene ikke passer perfekt, må hullene bli laget med metallstykker, og dette vil påvirke tettheten negativt. Derfor bør markeringen fokuseres på.

Nippeledd

Nippelforbindelsen til rørene tilhører klassen avtakbar og består av den faktiske montering (en konvensjonell gjenget hylse og en restriktiv skulder), en tetningsring og en mutter.

Ordren om docking av deler av rørledningen på denne måten ligner noe på en amerikansk:

• På montering (gjenget bushing) må du sette på tetningsringen og foreningens mutter;
• etter at skruen er skrudd på gjenget rør;
• For å fullføre tilkoblingen forblir det bare å skru unionsmutteren på koblingen eller enden av en annen rørledning.

Denne metoden brukes ofte når du må legge inn en måleenhet i et eksisterende system. Monteringen er praktisk fordi det er nesten ingen restriksjoner på diametrene til elementene som skal slås sammen. For å sikre tetthet, er det nok å bare velge den ønskede diameteren av chokefittinget.

Gruvlochnoe-tilkobling

Denne typen forbindelse kan betraktes som en av de enkleste. Grooved tilkobling av rør tilhører kategorien ikke-sveisete splitt typer rørledning docking.

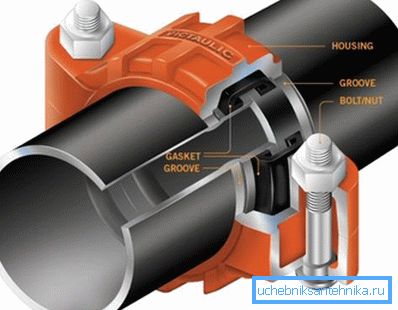

Gruvlok - den vanlige klemmen som lar deg raskt kombinere i en hel 2 rør. Utformingen av dette elementet er ganske enkelt - et plasthus inne, som er en gummitetning og bolter på begge sider. Stramming av boltene skaper det nødvendige trykket, gummi mansjetten deformeres tett mot overflaten av rørledningen, og sikrer dermed skjøtets tetthet.

Sveisfri tilkobling av rør er det beste alternativet når det gjelder vedlikehold av rørledninger. Når som helst, kan bolter løsnes, klemmen fjernes, og den skadede rørseksjonen kan rengjøres eller byttes ut.

Utformingen av noen spor er litt komplisert og har et fremspring rundt hele omkretsen. I rørledningen i en viss avstand fra leddet bør det være en spor når du støtter fremspringet på sporet, går inn i dette sporet, noe som gir ekstra styrke av skjøten.

På slutten

Ingen rørledning kan legges uten å møte problemet med å bli med i enkelte seksjoner. Du må velge mellom en rekke alternativer, som hver har sine egne fordeler og ulemper. Artikkelen gir en kort oversikt over populære rørledning docking metoder.

Nybegynner rørlegger ved hjelp av denne informasjonen vil kunne bestemme det beste alternativet for å utføre installasjonsarbeid. Videoen i denne artikkelen diskuterer noen typer avtakbare forbindelser.
