Profil rektangulært rør - dimensjoner og funksjoner

Profilerte rektangulære rør er en spesiell type rørvalsede produkter. Det unike ved dette produktet ligger hovedsakelig i den ikke-standardiske tverrsnittsformen. I denne artikkelen ser vi nærmere på funksjonene til disse produktene, deres eksisterende dimensjoner, samt omfanget.

Egenskaper av profilrør

Den uvanlige formen på tverrsnittet av dette produktet skyldes hovedsakelig dens formål. Rektangulære og firkantede rør brukes ikke i rørledninger, men brukes i rammetallkonstruksjoner. Faktum er at hulrøret har samme styrke som allmetallstaven, og veier 30-40 prosent mindre.

Bruken av dette materialet tillater dermed å redusere massen av metallstrukturer og deres kostnader, mens deres styrke og kostnad forblir uendret. Det skal imidlertid bemerkes at disse egenskapene til produktet kun har det dersom de er laget i henhold til GOST 8645 - 68.

Med andre ord har formede rør bare høy styrke i visse seksjonsstørrelser. Selv en liten avvik fra normer kan påvirke metallstrukturenes samlede styrke eller øke sin masse.

I tillegg er konstruksjonsberegninger av stålkonstruksjoner på stivheten i bjelkene vanligvis basert på standard dimensjoner, som angitt i tabellen svarer til gjester. Følgelig, hvis størrelsene på profilene ikke oppfyller standardene, vil beregningene vise seg å være feil.

Hvilke størrelser er avhengige av

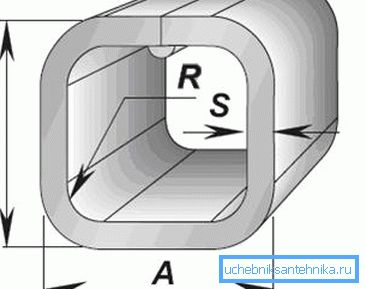

Under størrelsen bør forstås:

• Høyden på veggene til produktet;
• bredde;
• tykkelse;
• Avrundingsradius.

Alle disse parametrene er vanligvis avhengig av metoden for fremstilling av produkter.

I industrien for øyeblikket er det tre teknologiske prosesser for produksjon av disse produktene:

• Teknologi for kald deformasjon av en standard pipe;
• Hot deformasjonsteknologi;
• Profilforming og etterfølgende sveising av rørledd.

Funksjonene i disse teknologiske prosessene påvirker:

• Metoden for justering (kalibrering) av profildelen av produkter;
• Veggtykkelse;
• Avrundingsradius, etc.

Følg deretter nærmere på funksjonene til produkter laget av ulike produksjonsteknikker.

anvendelsesområde

Omfanget av profilerte rør er meget omfattende.

Oftest blir de brukt:

• Under bygging - under bygging av ulike paviljonger, skur, boder, etc.
• Ved produksjon av møbler - hyller, stativer, skole møbler, etc.
• Bilindustrien - ved produksjon av tilhengere og rammer, etc.
• Landbruk - for drivhusverk av rør og andre bestemte konstruksjoner.

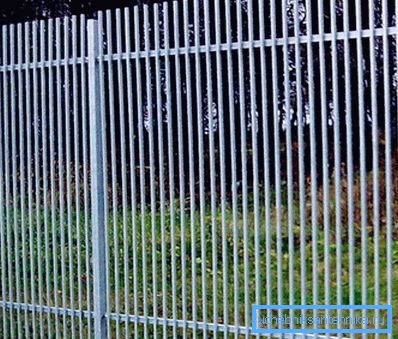

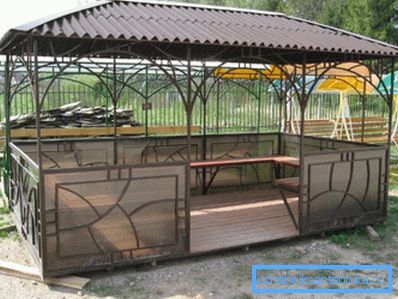

Selvfølgelig kan dette materialet være nyttig i husholdningen, fra den kan vi gjøre hendene arbors, gjerder, hagemøbler, trapper og mer.

verdighet

Blant fordelene ved dette materialet er følgende punkter:

• styrke;
• Lav vekt;
• Rimelig pris, takket være hulromaterialet;
• Stort utvalg - takket være dette, kan du hente et produkt med den mest hensiktsmessige seksjonsstørrelsen.
• Plastitet - om nødvendig kan produktet bøyes, for eksempel ved en lysbue.
• Enkel installasjon på grunn av lav vekt. Monteringsanvisninger består av vanlig sveising av deler.

Tips! Du kan montere metallverket ikke bare ved sveising, men også på bolter. En slik forbindelse brukes vanligvis til prefabrikerte stativer, stillas, alle typer kommersielt utstyr, etc.

Typer formede rør

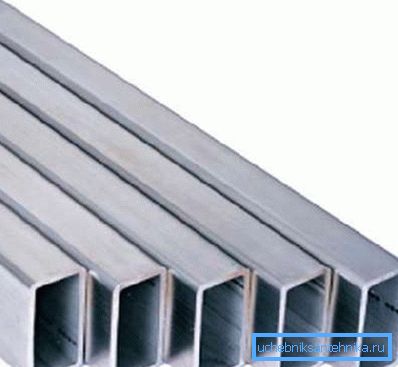

Varmvalset

Varmvalset produksjonsprosess for disse produktene er som følger:

• Billetten i form av en hylse eller et glass oppvarmes for å øke plastisiteten.
• Deretter rulles billetten av støpevalser, som et resultat av hvilket et rør med et sirkulært tverrsnitt dannes.
• Videre er halvferdige produkt sendes til formepresse, hvor det blir omdannet til en firkantet, ovalt eller rektangulært produkt.
• Det neste trinnet er å avkjøle billetten og rulle den rundt størrelsesrullene.
• Når produktet er klart, blir det oppvarmet til temperaturen i kornformasjonen og gradvis avkjølt under naturlige forhold. Denne operasjonen lar deg fjerne spenningen i krystallgitteret.

Resultatet er et produkt som tilfredsstiller statens standarder, slik at rørmurens størrelse ikke kan være mindre enn 60 mm. dvs. Hvis seksjonen har en rektangulær form, kan rektangulens høyde ikke være mindre enn den angitte verdien.

Gauge profil rektangulære rør GOST 8639-82 (som firkantede profiler) omfatter ca to dusin størrelser. Den samme størrelsen bestemmes av GOST 8645-68. Dessuten varierer dimensjonene av seksjonen fra 60x60 mm til 230x100 mm. Det er sant at produksjonen av varmtvalset kvadratrør gir en grense på 180x180 mm.

For de andre størrelsene kan profilrektangulære rør ifølge GOST 8639-82 ha:

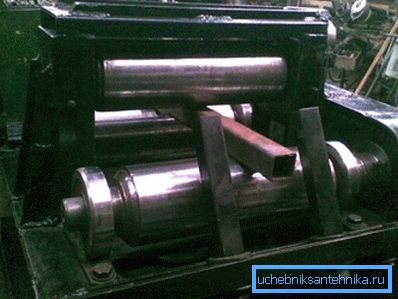

Kaldvalset

Teknologien for fremstilling av kaldvalsede profilrør består av følgende trinn:

• Først av alt er arbeidsstykket laget - landingen av et rundt hull i vaskemaskinen utføres.
• Deretter rulles det rullede materiet, noe som resulterer i runde rør.
• Deretter krympes produktet i presse- og valsemøllen.
• Så, som i det forrige tilfellet, blir kalibrering og oppvarming (temperering) av ferdigproduktet utført.

Denne teknologien tillater å få mindre størrelser av et rektangulært formet rør og dens tynnere vegger. I henhold til GOST er minimumshøyden på seksjonsflaten 10 mm. Maksimal størrelse på tverrsnittet er begrenset til 120x120 mm.

Denne standarden inneholder 17 standardstørrelser definert av standardstandardspesifikasjon 8639-82, og også 16 standardstørrelser definert ved standardstandardspesifikasjon 8645-68. Generelt kan det sies at valget av produkter av denne typen er berettiget hvis du trenger sømløse rør med tynne vegger.

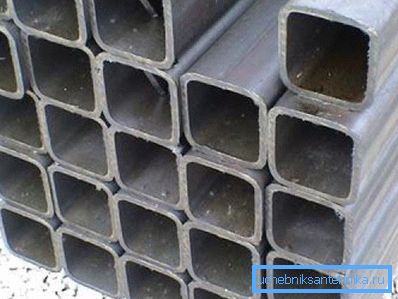

sveiset

Produksjonsprosessen av sveisede rektangulære profiler er som følger:

• Først av alt dannes dimensjonale arkemner, som er avskåret fra et ikke-dimensjonalt stålplate.
• Deretter er støping av arbeidsstykket i form av rørseksjonen.
• Det neste trinnet er sveising av sømmen ved metoden for induksjonssmelting og sveising eller i et inertgass-miljø.
• Det endelige produksjonsstadiet er kalibreringen av halvfabrikatet ved metoden for kald deformasjon på valsene.

Styrken på disse produktene er praktisk talt forskjellig fra sømløse, siden sveisesømmen svekker stivheten med bare 5-10 prosent. Men denne teknologien, i motsetning til alt ovenfor, lar deg utføre rør med veggtykkelse fra 1 mm til 5 mm. I henhold til GOST 30245 2003 er minimumsnittsstørrelsen 40x40 mm, og maksimumstørrelsen er 300x300 mm.

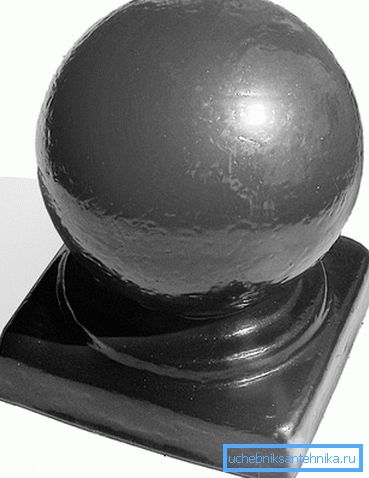

Tips! Når du monterer strukturer fra formede rør, for eksempel dekorative elementer, kan du bruke alle slags beslag - tips og andre elementer.

Her, kanskje, alle hovedtrekkene til det aktuelle materialet.

konklusjon

Profilrør har en rekke fordeler, hvor hoveddelen er god styrke. På grunn av de ovennevnte egenskapene til disse produktene og et omfattende utvalg av produkter, er deres anvendelsesområde svært omfattende.

De eneste produktene må overholde visse statlige standarder, bare i dette tilfellet har de høy styrkeegenskaper. Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
