Profilrør 100x100: hovedkarakteristikk og egenskaper i

I denne artikkelen vil vi snakke om hvor mye et kvadratrør veier med en side på 100 mm. I tillegg vurderer vi de grunnleggende metodene for fremstilling av metall og bruk. Interessen for de tekniske egenskapene til profilrør med slike standardstørrelser er ikke tilfeldig, siden denne typen rullede produkter er den optimale løsningen for bruk i konstruksjon og på mange andre områder.

Før vi snakker om de tekniske egenskapene som bestemmer anvendelsesområdet for dette metallet, bør du vurdere egenskapene ved industriell produksjon av rør med et tverrsnitt i tverrsnittet.

Produksjonsfunksjoner

Profilrør 100 med 100 for 3 eller analoger med større veggtykkelse er produsert i samsvar med to hovedskjemaer:

• Produksjon av runde rør ved deformasjon på en valsing;
• produksjon av en full syklus.

Vurder funksjonene til disse metodene mer detaljert.

• Fremstillingen av rullede produkter med en firkantet seksjon fra en billet med en runddel er preget av enkelhet og korte tidsfrister.

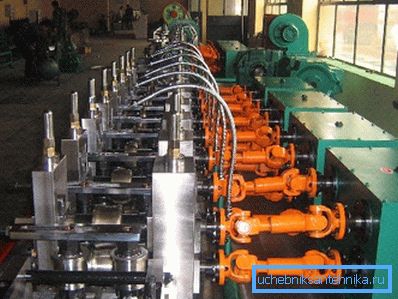

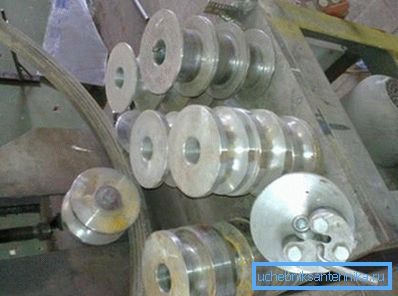

I det vesentlige blir det ferdige rør med den nødvendige diameter passert gjennom et system av formningsruller som deformerer arbeidsstykket. Fordelen med teknologien er de små dimensjonene til valsemaskinen og som et resultat muligheten for å implementere produksjonsprosessen i et område med begrenset plass.

Elektrodrevne langsgående eller kaldtrukne sømløse rør brukes som emner.

Ferdigstål utmerker seg av lav produksjonspris kombinert med lav styrke egenskaper. Derfor blir slike produkter mye brukt der det ikke er for mye mekanisk belastning.

• Profilrør 100x100x3 kan gjøres på hele sykluslinjen. I dette tilfellet vil det ferdige produktet ha høyere styrke og motstand mot mekaniske belastninger.

Denne teknologien innebærer bruk av strimler - rullet metallplate. Avhengig av tykkelsen på metallet varierer veggtykkelsen på det ferdige valsede produktet.

En full produksjons syklus innebærer å kutte stripen i striper av ønsket bredde, kald eller varm, og danner en firkantet billet og sveise en langsgående sveise. Etter at profilrøret er klart, blir det underkastet varmebehandling for å avlaste tretthetspenninger.

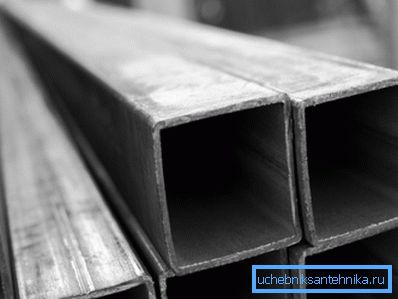

På sluttstadiet blir det ferdige produktet utsatt for sinkbehandling for å sikre optimale korrosjonsegenskaper.

Viktig: Profilrøret kan fremstilles med lavkarbonstål eller rustfritt legeringer, hvis vekt, med samme dimensjoner av produktet, kan avvike betydelig.

Så etter at vi har vurdert egenskapene i produksjonsprosessen, bestemmer vi rørets vekt og hvordan denne parameter påvirker ytelseegenskapene til de valsede produktene.

Hvor mange firkantede rør veier 10 til 10 cm

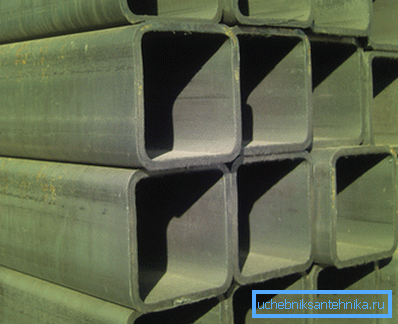

Vekten på en meter av et profilrør 100x100x4 bestemmes av veggtykkelsen og materialet som brukes ved fremstillingen. For eksempel vil massen av produkter fra vanlig svart stål være noe høyere enn om dette produktet ble laget av rustfritt stål.

De mest populære modifikasjonene med følgende veggtykkelser: 3, 4, 5 og 6 mm. Slike rør fremstilles ved bruk av 3PS / SP5 stål. Rolling preges av duktilitet i kombinasjon med tilstrekkelig styrke.

Parametrene til dette metallet bestemmes av kravene gitt i GOST 8639-82.

I følge denne standarden:

• vekten av profilrøret 100x100x3 er 9,34 kg;
• Vekten på profilrøret 100x100x4 er 12,36 kg;
• vekten av profilrøret 100x100x5 er 15,3 kg;
• Profilrør 100x100x6 veier 18,24 kg.

Viktig: Ved de enkleste beregningene i en tone av rullet metall med en tykkelse på 6 mm kan det være litt mer enn 58 meter.

Nå, når vi vet hvilken vekt og størrelser som er typiske for profilrullede produkter med en side på 10 cm, bør du vurdere hva anvendelsesområdet for slik maskinvare og hvor de kan brukes med egne hender.

Anvendelsesområde

Etter at vi har bestemt at vekten på en meter av et formet rør 100x100x3 er litt mindre enn 9,5 kilo, vil vi vurdere de viktigste bruksområdene til denne metallrullen.

Omfanget av søknaden er bredt og inkluderer følgende:

• industriell konstruksjon med bruk av metallkonstruksjoner av rammetype;
• Individuell konstruksjon av lavhus og husholdningsartikler;
• maskin- og bilindustrien;
• jordbruk;
• metall gruvedrift og prosessindustri;
• skipsbygging industri;
• produksjon av reklame fasiliteter;
• produksjon av moderne møbler (brukt rustfritt stålrør).

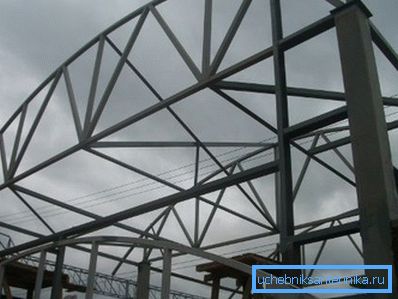

Ved industriell konstruksjon brukes et profilrør på 100 til 100 for 4 eller tykkere til montering av støtterammer i bygging av høyhus.

For slike formål brukes produkter med en maksimal veggtykkelse laget av karbonstål. Dette materialet er tilstrekkelig elastisk, noe som gjør at rammestrukturen kan svare riktig til mekaniske belastninger.

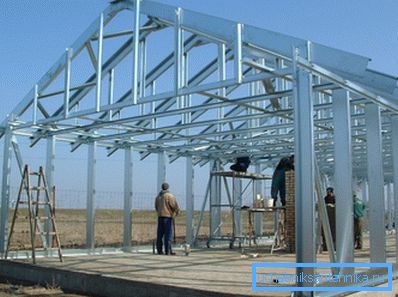

Ikke bare rammer, men også kasser som brukes i bygging av store taksystemer, er overalt tilberedt av metallvare, og bjelker er også laget for å forsterke tak. I individuelt byggemetall med kvadratisk eller rektangulær tverrsnittsform brukes til å styrke fundamentene og veggene, samt støtter støtter for enhetens gjerder.

I bilindustrien brukes metallprodukter med firkantede og rektangulære seksjoner i prosessen med å montere slitesterke rammer for lastebiler og tilhengere. På grunn av den hule konstruksjonen er vekten av en meter av det formede rør 100x100x5 liten, noe som igjen gjør det mulig å gjøre lastebiler mindre tunge.

Den mest relevante hittil, omfanget av de valsede produktene er samlingen av reklamestrukturer. Reklame bannere og paneler er preget av stor størrelse og høy vindkraft, noe som stiller høye krav til stabiliteten av støttestrukturer.

Stabiliteten av valsede produkter med en firkantet seksjon er en størrelsesorden høyere enn de tilsvarende egenskapene som er typiske for runde rør. Derfor kan strukturer montert fra riktig valgt materiale installeres selv i de mest vindfulle områdene uten risiko for sammenbrudd av hele strukturen.

Egenskaper ved montering av metallkonstruksjoner

Når man monterer metallstrukturer, forteller man om hvordan profilrøret 100x100x4 bøyer seg riktig.

Gitt de betydelige størrelsene, er det ikke mulig å bruke spesielle bøyemaskiner på en byggeplass eller i feltforhold. Derfor er mer effektive metoder utviklet for å gi metallrullen den nødvendige form.

Instruksjonene for å lage en metallbue er som følger:

• Lengden på røret er konvensjonelt delt inn i flere segmenter, hvis grenser trekkes på metallet.
• Deretter beregner vi bøyningsvinkelen av kuttet langs grensen til segmentet, slik at en bue blir dannet som et resultat.
• Med en sirkelsag klipper vi ut metallfragmentene fra de tre veggene, slik at den fjerde uutviklede veggen ledes til ytre side av buen.
• I neste trinn bøyes strukturen langs linjen av innsnittene som er gjort.
• Den ferdige buen koiler langs linjen av de oppnådde leddene.

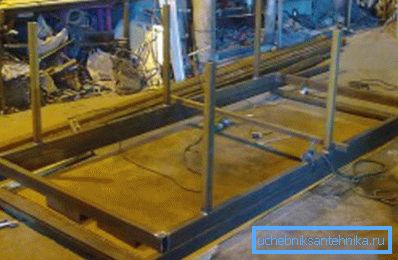

Instruksjonen for å bli med i metallstrukturer under montering av ulike konstruksjoner tillater bruk av to metoder:

• tilkobling ved elektrisk sveising;
• Boltfeste for hvilken en spesiell tilkoblingsflens er sveiset på rørendene.

Både den og andre former for tilkobling hevdes, som gir den nødvendige holdbarheten på betingelse av profesjonell ytelse.

konklusjon

Metallkonstruksjoner har lenge vært brukt i bygg og andre like viktige områder. Men det var med begynnelsen av fremstillingen av injeksjonsrørene at metallrammerne begynte å demonstrere optimale styrkeegenskaper og maksimal motstand mot mekaniske belastninger.

Med introduksjonen av rullede produkter på markedet har mulighetene for bygging av høyhus, oppføring av industrielle anlegg, etc., blitt betydelig utvidet. Hvis du har noen spørsmål, kan du finne mer nyttig informasjon ved å se videoen i denne artikkelen.
