Profilrør: hvordan bestemme kvaliteten på kjøpt metall etter

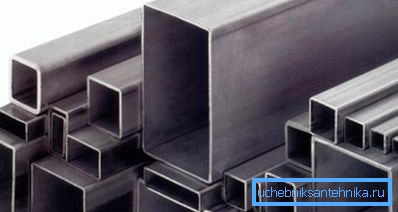

Et formet rør er et hult metall innvendig, med en firkantet, rektangulær eller annen tverrsnittsformasjon (med unntak av den sirkulære). Denne typen metall er mye brukt i moderne konstruksjon for installasjon av ulike kompleksitet av strukturer.

For å kunne beregne ulike tekniske parametere, er det nødvendig å vite nøyaktig vekten av løpemåleren til det formede rør. Instruksjonene i dette materialet vil i detalj fortelle hvordan du bestemmer de ulike tekniske egenskapene til disse delene.

Metoder for å bestemme vekten av profilert metall

Hvorfor trenger du å vite denne indikatoren

Profilrørets masse er et av de kjennetegn ved hvilke du kan bestemme kvaliteten på de kjøpte varene. Løpemåleren av metallrull laget i henhold til GOST inneholder en viss mengde materiale, fordi massen vil oppfylle verdien som er spesifisert i dette reguleringsdokumentet (denne setningen gjelder også for brukte deler).

Ellers er det et brudd på den teknologiske prosessen, noe som kan føre til brudd på metallstrukturer under driften.

Den andre grunnen til at det er nødvendig å bestemme hvor mye profilrøret veier, er å beregne konstruksjonsparametrene til de ferdige konstruksjonene.

Å vite massen av deler, kan en erfaren ingeniør eller arkitekt beregne:

• laster at den brukte delen tåler når den brukes i metallkonstruksjoner;
• laster som hun selv utøver på andre elementer i en bygning eller struktur.

Og omvendt, å ha en ide om hvor mange meter et formet rør er i tonn, er det mulig å beregne mengden materiale som trengs for bygging.

Vær oppmerksom på! Ved beregning av den endelige massen av metallkonstruksjoner er det nødvendig å ta hensyn til massen av tilleggsdeler, som for eksempel inkluderer et krabbsystem for formede rør og andre lignende beslag.

Parametre som påvirker denne indikatoren

Vekten av profilrøret er først og fremst avhengig av hvor mye metall og hvilket merke det tok å gjøre det.

Derfor er de faktorene som massen avhenger av:

• Tverrsnittskonfigurasjon - kvadrat, rektangel og så videre;
• sidebredde - større gjenstander vil tydeligvis veie mer av åpenbare grunner;
• delveggtykkelse - jo mer denne parameteren er, jo vanskeligere blir detaljene;
• materialtetthet - Som kjent er aluminium mindre tett enn karbonstål, derfor vil vekten på en meter av et profilrør fra den bli mindre.

Beregn vekten av ferdigproduktet

For fremstilling av metallkonstruksjoner brukes oftest profilerte deler av rektangulært tverrsnitt. Avhengig av størrelsen på fremtidig bygning eller struktur, brukes elementer med en bredde på 20 til 100 mm eller mer (se også artikkelen Profil rektangulært rør - dimensjoner og funksjoner).

Selvfølgelig kan deres vekt finnes i de aktuelle bygningskatalogene.

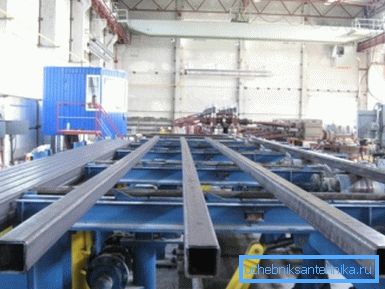

I praksis er denne indikatoren imidlertid ikke alltid lik den normative, siden den påvirkes av andre faktorer som oppstår i produksjonsprosessen:

• hvilken rullemaskin for profilrør ble brukt;
• hvilken mengde urenheter gjør legeringen brukt til å lage metall;
• hvilke miljøforhold (temperatur, fuktighet) var på tidspunktet for produksjon og så videre.

Vær oppmerksom på! En liten avvik av massen i en eller annen retning er ikke bevis på ekteskap. Også, prisen på produkter er ikke avhengig av den.

GOST tillater visse kvoter for produsenter. Det er innenfor dette rammeverket at verdien du definerer, bør være.

Så, for å beregne konstruktionsindikatorene for de produserte metallkonstruksjonene, uavhengig av tilstedeværelsen av tilhørende og regulatorisk dokumentasjon, er det nødvendig å beregne de nødvendige parametrene med egne hender.

For å gjøre dette, angi følgende parametere:

• Lengden på de overførte profildelene;
• veggtykkelse;
• sidens bredde.

Verdiene som oppnås er substituert i følgende formel:

Mn = S * 2 * (A + B) * p, hvor:

• Mp er massen per meter i kilo;
• S - veggtykkelse i meter;
• A og B - bredden av sidene i meter;
• P er tettheten av materialet som produktet er laget av (7,86 g / cm3 for stål).

Beregn mengden materiale som brukes

Ved fremgangsmåten beskrevet ovenfor ble vekten av produktet bestemt ved å multiplisere volumet av materiale som ble brukt til å gjøre røret av dens tetthet.

La oss se nærmere på hvordan du bestemmer verdien av den første faktoren i denne formelen.

Det er flere måter å gjøre dette på:

• ved å bestemme forskjellen mellom volumet av allmetallstangen, som er et rør og volumet av det indre (tomme) rommet;
• ved å beregne volumet av et flatt metallplate hvorfra den formede delen ble laget senere;
• ved å oppsummere volumet av hver fasett av produktet (dette ble gjort i forrige avsnitt).

La oss stoppe med den første metoden:

1. Vi tar et lite stykke deler, hvorav vekten vi må bestemme.
2. Mål lengden på dette stykket.
3. Vi bestemmer de ytre dimensjonene og dimensjonene til det indre rommet (i tverrprojeksjon).
4. Da multipliserer vi separat alle verdier for den eksterne og interne delen.
5. Etter det, fra den første verdien, må du trekke den andre og få til slutt volumet av metall som gikk for å produsere det produktet du kjøpte.
6. Til slutt blir den resulterende verdi av volumet substituert i formelen ovenfor.

Den andre måten er som følger:

1. Veggtykkelsen er målt. Denne verdien er konstant for produktet, ettersom de sveisede profildelene er laget av metallplate.
2. Sett den ytre omkretsen av tverrsnittet av det målte produktet.
3. Deretter må du multiplisere tykkelsen, omkretsen og lengden på arbeidsstykket. Få beløpet brukt på produksjon av metallrullmateriale.

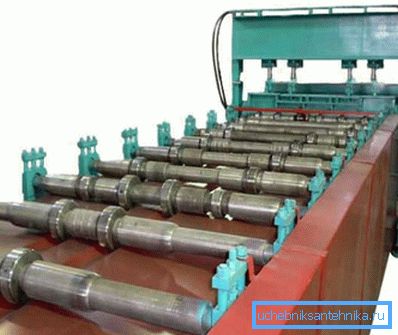

Vær oppmerksom på! Sistnevnte metode er absolutt ikke egnet for å bestemme mengden materiale som brukes til fremstilling av profilerte produkter ved rulling. I dette tilfellet er utsagnet om at veggtykkelsen er den samme i hele produktet, ikke i samsvar med sannheten, og derfor vil beregningene være feil.

konklusjon

Til tross for at vekten av profilrørene er spesifisert i reguleringsdokumenter og tilhørende dokumentasjon, er det nødvendig å i tillegg bestemme det selv. Først da kan vi garantere at beregningene av massen og styrken til metallkonstruksjonene som blir reist, vil være korrekte (se også artikkelen Steel Pipe - Typer og Funksjoner).

Du kan lære mer om dette spørsmålet fra videoen i denne artikkelen.
