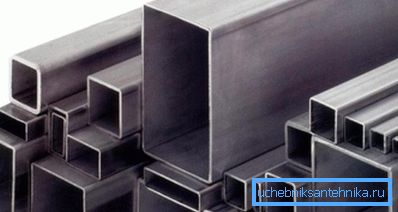

Rektangulære rør: tekniske spesifikasjoner og måler
Deler som har et indre hulrom og et tverrsnitt i form av et kvadrat eller rektangel kalles formede rør. De er ofte vant til å lage forskjellige design med egne hender. Materialet nedenfor gir deg mulighet til å sortere ut hele varianter av eksisterende deler og velge produkter som passer best for dine behov.
Egenskaper av rektangulære rør
Produksjonsprosess

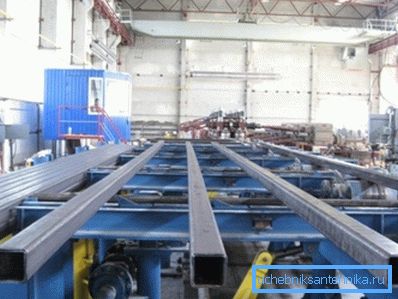

Profil metallrør kan produseres på to måter:
- Ved rullende runde produkter. For å gjøre dette, ta delen av ønsket diameter og behandles ved hjelp av en valsing. Avhengig av hvilken teknologi som brukes, er størrelsen og materialet til delene brukt:
- varmrulling - et rundrør behandles etter at det er oppvarmet til en viss temperatur;
- kald arbeid - forandring av rørets form oppstår uten tidligere varmebehandling
- Ved å trykke. I dette tilfellet er røret dannet av en flat billet, etterfulgt av sveising av en langsgående søm.
Fordelene ved profilerte produkter
Materialet har mange fordeler over sirkulære deler:
- Selv med betydelig fysisk anstrengelse er produktet praktisk talt ikke gjenstand for deformasjon.
- Ferdige metallkonstruksjoner fra kvadratiske og rektangulære rør er svært slitesterk. I tillegg er de preget av lavere pris, siden hulformen reduserer mengden metall som brukes (i motsetning til beslag og firkantstenger). (Se også artikkelen varmrullet rør: funksjoner.)
- Profilprodukter har mindre vekt sammenlignet med fyldige deler.
- Korrekt valgt rektangulær eller firkantet detalj kan brukes til fremstilling av strukturer av svært kompleks form. Den bøyer godt uten deformasjon og er lettere å sveise med andre deler.
- Produktet har lang levetid (spesielt de som er laget av ikke-jernholdige metaller).
Størrelsen på produktet bestemmes ut fra oppgavene som det er beregnet på. Noen typer profilrør er laget av spesielle stålkarakterer som tåler aggressive miljøforhold. Slike deler brukes til montering av borerigger i det åpne hav og områder med svært lav lufttemperatur.
Vær oppmerksom på! Bruken av metallkonstruksjoner fra profilerte deler kan redusere mengden betong som brukes, og dermed redusere strukturenes vekt. Takket være dette kan du raskt bygge høyhus og bygge et mindre massivt fundament for dem.
Typer av rør med rektangulært snitt
Regulatory alternativer
Utvalget av rektangulære rør i henhold til GOST er ganske variert. De er klassifisert etter ulike kriterier, som gjør at du mer bevisst kan nærme seg valget av sorten du trenger.
Generell GOST for profilrør har nummer 13663-86.
Ifølge dette dokumentet er det flere teknologier som produserer produkter:
- varmtvalsede sømløse;
- kald formet sømløs;
- formet elektrisk;
- kaldformede elektriske produkter.
Separat er det følgende standarder som styrer de tekniske egenskapene til deler:
- rektangulære produkter - i henhold til GOST 8645-68;
- firkantet - i henhold til GOST 8639-82.
Ovennevnte instruksjoner fastsetter at produserte modeller skal ha følgende parametere:
- bredden på siden av kvadratdelen er fra 10 til 180 mm (fra 32 til 60), og veggtykkelsen er fra 1 til 14 mm (fra 4 til 6);
- Dimensjonene til et rektangulært produkt skal være 15x10 mm (28x25), og veggtykkelsen fra 1 til 12 mm.
Produktets lengde avhenger av produksjonsmetoden. I mer detalj er disse parametrene oppført i tabellen.
typen | unmeasured | måle | multipler |
Varmt rullet sømløst | fra 4 til 12,5 meter | fra 4 til 12,5 meter | fra 4 til 12,5 meter |
Kald formet sømløst | fra 1,5 til 9 meter | fra 4,5 til 11 meter | fra 1,5 til 11 meter |
elektrisk | fra 1,5 til 9 meter | fra 5 til 9 meter |
Anvendelsesområde
De viktigste fordelene med produktene er åpenbare:
- høy bøyestyrke;
- liten vekt;
- god motstand mot forskjellige belastninger.
På grunn av dette er profildelene distribuert i mange bransjer. Produktene kommer i forskjellige størrelser, de kan gis nesten alle former. De fleste av de komplekse metalkonstruksjonene er laget av kvadratiske eller rektangulære rør.
Det viktigste omfanget av det aktuelle materialet:
- konstruksjon av understøttende strukturer av lav vekt;
- byggeplasser for ulike funksjonelle formål;
- montering av metallstøtter og tverrstivhetstenger;
- lage bokser for legging av kabler og så videre.
Fra de aktuelle produktene er det svært lyse og holdbare rammer. Fordi dette materialet er bredt distribuert i bilindustrien, brukes det til fremstilling av reklame og andre lignende strukturer.
Produkter laget av kjerneelementer inneholder 30-40% mindre metall, noe som gjør det mulig å bruke mindre massive grunnlag, noe som reduserer den anslåtte byggekostnaden.
For å koble deler av rørledninger brukes vanligvis:
- elektrisk sveising;
- skrupluggtilkobling.
Andre funksjoner
Takket være de avstivende ribber som er dannet av de fire hjørnene av et rektangel eller firkant, er røret meget slitesterkt fordi det er mye brukt i byggingen av bygninger. Den lave vekten og det indre hullet har praktisk talt ingen innvirkning på stivheten til den buede delen.
Dette skyldes at når den bøyes faller hovedbelastningen på kantene. I dette tilfellet, på grunn av mangel på en kjerne, er sistnevnte ikke gjenstand for ødeleggelse og alvorlig deformasjon. Hovedoppgaven er å velge riktig del av delen.
En annen viktig faktor er kostnadseffektivitet. På grunn av at kostnaden for profilrør er omtrent en fjerdedel lavere enn for konvensjonelle produkter med tilsvarende diameter, er det mulig å spare på anskaffelsen av materialer for konstruksjon betydelig. Dessuten er de lettere å transportere, lagre og montere på glatte overflater.
Tilkoblingen av disse delene skjer ved hjelp av automatiske og halvautomatiske sveisemaskiner. En slik søm har økt styrke, fordi det er kvadratiske og rektangulære rør som brukes til å skape komplekse og massive metallstrukturer.
Tips! Når du kjøper rør til konstruksjon, må du kontrollere kvaliteten. Vekten av røret må nøyaktig matche parametrene angitt i GOST.
konklusjon
Rektangulære og firkantede rør er et utmerket materiale som er mye brukt i byggebransjen. Ved å bruke dem kan du ikke bare utforme solide og pålitelige bygninger, men også redusere den estimerte kostnaden for arbeidet betydelig. Flere detaljer om dette finnes i videoen i denne artikkelen.
