Rør 160 til 160: detaljert oversikt og omfang

Profilrørene er svært forskjellige fra deres "runde motstykker". Den rektangulære, firkantede eller ovale formen gjør det umulig å bruke dem som for eksempel en rørlegger eller kloakkrørledning, men åpner en rekke andre muligheter. Spesielt gjør de flate kantene at de kan brukes til konstruksjon av rammer for forskjellige konstruksjoner.

Regulatoriske krav til profilrøret

Selv om rørledningen vil bli brukt til forretningsformål, og alt arbeidet vil bli gjort for hånd, vil det være nyttig å gjøre seg kjent med regelverket.

Du kan velge flere slike dokumenter på en gang relatert til egenskaper, merkingsregler, produksjonsprosessen og lagring av en kvadratrørledning:

• GOST 8639-68 - Dokumentet viser omfanget per kvadratrørledning, angir merkingsregler og grunnleggende krav til de geometriske dimensjonene;
• GOST 8639-82 - inneholder de samme dataene med mindre endringer
• GOST 30245-2003 - Det siste reguleringsdokumentet, som kombinerte dataene ikke bare gjennom en rørledning med en firkant, men også med en rektangulær del. I tillegg oppstod noen nye størrelser i produktblandingen, som ikke var i dokumentene fra tidligere år. I tillegg til de geometriske egenskapene er rørledningenes vekt også indikert i produktblandingen, for eksempel er vekten av et formet rør 160x160x6 28,29 kg / meter. m.

Krav til geometriske egenskaper

Profilrørledninger benyttes ganske ofte som bærende konstruksjoner, derfor følger overholdelse av seksjonsgeometrien langs hele lengden en spesielt viktig rolle.

Følgelig er kravene ganske tøffe:

• Vinkelen mellom rørledningens vegger må være lik 90?. Maksimal feil er 1,5?;

Vær oppmerksom på! Hvis tverrsnittet av rørledningen er svært forskjellig fra torget, vil det være verre å motstå vridende deformasjon. Dette kan påvirke styrken på strukturen som helhet.

• Den tillatte krumningen av rørledningens overflate er 1 mm / 1m i lengden; på grunnlag av denne begrensningen beregnes den totale tillatte krumningen over hele lengden;
• tillatt torsjon beregnes ved hjelp av formelen 2 mm + 0,5 mm • L, hvor L er lengden på hele røret;
• I tillegg styres korsets vinkelretthet. Det vil si at lengdene på alle ansikter skal være de samme (lengdeavvik er tillatt opptil +60 mm for rørledninger med flere og flere lengder);
• veggtykkelsen må samsvare med arket fra hvilket røret ble opprettet. Denne parameteren har stor innflytelse på vekten, slik at rørets vekt 160x160x6 er 28,29 kg / bar. m, men med en økning i tykkelsen på bare 1 mm øker denne figuren allerede til 32,31 kg / bar. m.

Vær oppmerksom på! Nærmere bestemt kan vekten av rørledningen bestemmes ved hjelp av spesielle online kalkulatorer. Så du kan ta hensyn til ikke bare geometrien i seksjonen, men også materialet fra hvilket røret er laget.

Spesiell oppmerksomhet blir gitt til avrundingsradius. Standarden sier at krumningsradiusen ikke skal overstige to ganger tykkelsen av metallet.

Selvfølgelig er det en viss toleranse i dette spørsmålet, avstanden av tillatte verdier av krumningsradiusene avhenger av veggtykkelsen:

• med en tykkelse på mindre enn 6,0 mm, bør krumningsradius være i området fra 1,6 til 2,4 metalltykkelser;
• i en tykkelse på 6,0 - 10,0 mm, bør radiusen ikke overstige 2,0 til 3,0 veggtykkelse;
• Hvis tykkelsen overstiger 10 mm, kan radiusverdien ligge i området 2,4 - 3,6 metalltykkelse.

Når det gjelder seksjonens høyde, så er toleransen ± 0,8% hvis den ikke overstiger 100 mm. Hvis profilstørrelsen er over 100 mm, bør feilen ikke overstige ± 1% (minimumsverdi ± 0,5 mm).

Teknologiske krav

I tillegg til nøyaktig overholdelse av geometriske dimensjoner, må profilrøret oppfylle flere andre kriterier. Slike indikatorer som kuttens kvalitet, sveisens plassering og dens styrke er nødvendigvis kontrollert.

Vær oppmerksom på! Når det gjelder kvaliteten på kuttet, så er det en visning av tilstedeværelsen av burrs. Slik at kunden ikke trenger å rengjøre dem med egne hender, blir de fjernet selv på fabrikken.

Spesielt nøye kontrollert sveise, fordi det i teorien er det farligste stedet i røret. Ved ufullstendig sveising, ikke-overholdelse av sveiseteknologien, kan røret enkelt briste under belastning.

For å unngå dette må du følge disse reglene:

• Sveisen skal være plassert vekk fra rørledningen. Minste avstand er 4 ganger tykkelsen av metallet;
• mangel på penetrering er tillatt (dvs. steder hvor sømkanterne ikke møtes). Opptil 50 mm ufullstendig penetrasjon er tillatt per 1 m lengde, men maksimal lengde på en slik seksjon er begrenset til 20 mm;

• strekkfastheten til sømmen skal være 95% av styrken til metallet fra hvilket røret er laget. Kostnaden for feilen kan være for høy;
• slik at sveisene ikke forstyrrer installasjonen, blir en burr fjernet fra den (kun ute). Hvis veggtykkelsen ikke overstiger 4 mm, må sømmen ikke stige over metallet med mer enn 0,5 mm, med en tykkelse på mer enn 4 mm, øker den tillatte høyden til 1,0 mm.

Også på akseptstadiet utføres en rent visuell inspeksjon av metalloverflaten. Det er uønsket at metallet har dype serifs, et tykt lager eller rust. Disse fenomenene er tillatt, men de bør ikke påvirke tykkelsen når rørledningen rengjøres. Nærmere instruksjoner om kvalitetskontroll er i standarden selv.

Valg av materiale til profilrøret

Utgangsmaterialet for et firkantet rør er stålplate, dette er hovedkravet til GOST 30245-2003.

Når det gjelder materialet, er valget mellom forskjellige stålkarakterer, oftest brukt:

• bygge stål;
• lav legering stål;
• karbon;
• generelt formål.

Hovedkriteriet for valg av materiale er rørets driftsforhold.

Eksempler på å bruke et kvadratrør

På grunn av høy styrke gjorde profilrørene en verdig konkurranse til de vanlige kanalene og I-bjelkene. Dette tilrettelegges av den lave vekten av en slik rørledning, siden vekten av profilrøret 160x160x5 er 23,83 kg / pog. m.

Ofte brukes det rullede stål som ramme for lyse konstruksjoner, for eksempel hangarer, drivhus, penner til husdyr osv. Små størrelser kan vellykket brukes til bygging av elegante og slitesterke skur, baldakiner, gjerder på sommerhytter.

Større størrelser er mye brukt i PGS. For eksempel kan et firkantet rør med stort tverrsnitt virke som en permanent forskaling. Som et resultat spares tid på konstruksjon av vanlig treforming og styrken på strukturen økes.

Oppsummering

Profilrør - ganske populært byggemateriale. På grunn av egenskapene med høy styrke kan de effektivt brukes ikke bare i privatbygging, men også i sand og grusblandinger (se også artikkelen Prub PE - materialegenskaper og ulike monteringsalternativer).

Informasjonen i artikkelen vil bidra til å gi et generelt inntrykk av kvadratrørene og bestemme valg av størrelse.

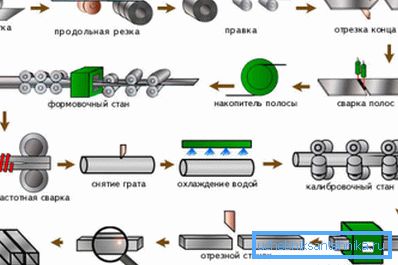

Videoen i denne artikkelen viser hovedstadiene i produksjonen av en kvadratrørledning.
