Rør for elektrisk ledninger: installer sikker kommunikasjon

Plast- og metallrør for elektrisk ledning brukes nesten overalt. Imidlertid brukes denne metoden for installasjon oftest i dannelsen av det elektriske nettverket i huset, hvor de bærende veggene og partisjonene er laget av brennbare materialer. Her er vår hovedoppgave å beskytte mot tenning, og bruken av rørformede kanaler gir oss muligheten til å gi denne beskyttelsen fullt ut.

Nedenfor vil vi forklare hvorfor leggingen av ledninger i ulike rør kan brukes, samt hvilke materialer som er best brukt til disse formålene.

Skjulte monterings tips

Nødvendigheten av å bruke rørformede lukkede kanaler for legging av kabler i veggene, under gulv og tak er forklart av slike hensyn:

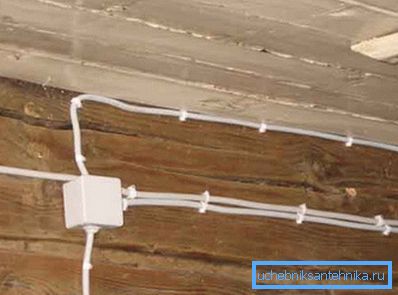

• Det viktigste i dette tilfellet er selvsagt samsvar med brannsikkerhetskrav. I trehus, så vel som i konstruksjoner oppført av panelteknologi med brennbar isolasjon i tykkelsen av veggene, må alle ledninger legges enten i stål eller i plastikk ildfaste tilfeller.
• For det andre, rørene for elektrisk ledning i et trehus beskytter lederne mot skade under strukturell krymping på grunn av naturlig tørking av treet.

Vær oppmerksom på! Dette gjelder spesielt for stikknoder, siden en ujevn belastning på disse punktene kan virke på tett avstand mellom lederen.

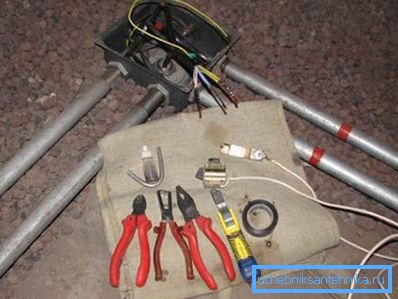

• For det tredje, hvis kabelen legges under gulvet, vil et stål eller stivt plastrør beskytte det mot skade på grunn av driftsbelastninger.

• Til slutt gjør denne monteringsteknikken det enkelt å bytte ledere. PVC-røret for elektrisk ledning med utgangen til kryssboksen er veldig praktisk for vedlikehold, og hvis vi ikke er for dovne og fargekodede lederne, bør det ikke oppstå vanskeligheter i det hele tatt.

Som du kan se, er argumentene til fordel for bruken av slike detaljer ganske gode. Vi kan bare hente spesifikke modeller i samsvar med funksjonene i operasjonen.

Rørvalg

Plastvarianter

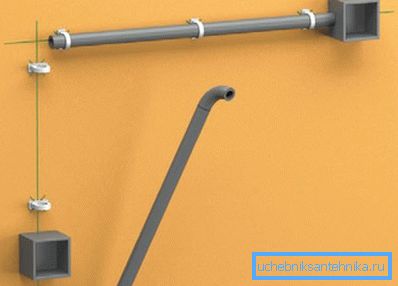

Som regel brukes for montering av skjulte ledninger i tykkelsen av veggene, og noen ganger på overflaten, plast- eller metallkabelkanaler. Alle anvendte varianter har fordeler og ulemper, og nedenfor analyserer vi dem i detalj.

De vanligste i dag er plastmodeller.

For deres fremstilling brukes polyvinylklorid (PVC), så vel som høytrykks- og lavtrykkspolyetylen (LDPE / HDPE).

• PVC-produkter er tilgjengelig i et ganske bredt spekter.. Hovedmassen består av kanaler med en diameter på 16 til 60 mm, men i noen tilfeller kan tykkere rør brukes. De er preget av en overkommelig pris, som sammen med gode indikatorer for styrke og varmebestandighet gjør denne sorten svært populær.
• HDPE-rør for elektrisk ledning kan også brukes når du er ferdig med vegger laget av brennbare materialer (tre, plastbekledning, etc.). Polyetylenflatene er ganske glatte, noe som gjør det mye lettere å bytte ledere.

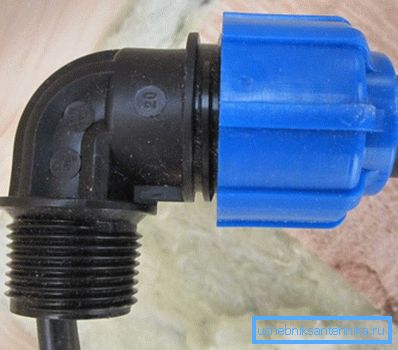

• Standard rørleggerbeslag er ofte brukt til montering av slike produkter.. Det faktum at skjøtene i skjøtene ikke nødvendigvis overholder, øker installasjonsprosessen betydelig: Et plastrør forbinder perfekt til kneet eller tverrsnittet ved hjelp av en stikkontakt og en gummibuffer.

De viktigste fordelene ved teknologiske polymerrør er deres lave masse, motstand mot korrosjon og tilstrekkelig styrke for de fleste situasjoner. I tillegg er både polyetylen og PVC dielektrikum, fordi kabelkanalen trygt kan betraktes som en av isolasjonskretsene.

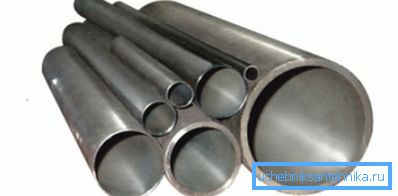

Stålprodukter

I motsetning til plast har stålrør en betydelig masse, men samtidig er de preget av høyeste styrke. I tillegg anbefaler brannsikkerhetsinstruksjonen bruk av stålrør når du legger ledninger i trehus.

Ved utvelgelse og installasjon av slike produkter bør det følge en rekke enkle regler:

• Rørdiameteren må sikre fri ledning av alle kabler uten å tette isolasjonsmantlene.
• Bøyene og svingene på kanalens rørledning er laget på en slik måte at de forhindrer oppbygging av ledninger.

Vær oppmerksom på! Den optimale rotasjonsvinkelen - 90⁰. Hvis du må gjøre to eller flere bøyninger på stedet, må lengden på kanalen ikke overstige 5m.

• Rørets indre overflate skal være glatt uten fremspringende sveiser og griller.
• For å minimere risikoen for korrosjon, er det verdt å plassere rørene med en liten forspenning mot fordelerkortet.

Det viktigste er i dette tilfellet å sikre elektrisk sikkerhet: stål er en god leder, fordi alle kanaler må jordes, og tilstanden til isoleringen av ledningene bør følges nøye.

Kobber og messing

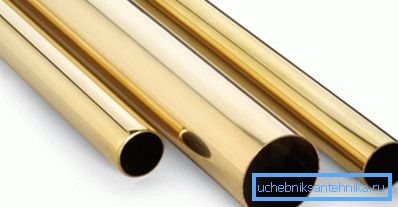

Et tynnvegget kobber / messingrør er et utmerket valg for både skjult installasjon og for montering av ledninger på veggen.

Det er flere fordeler med denne løsningen:

• For det første er verken kobber eller messing så utsatt for slik aktiv korrosjon som stålprodukter. Selvfølgelig danner et patina lag over tid, men det forringer bare kanalens ytelsesegenskaper.
• For det andre, et bredt utvalg av beslag gjør det mulig å gjøre ledningsnettene med egne hender ganske raskt. Og tynnveggede rør kan generelt bøyes til ønsket radius.

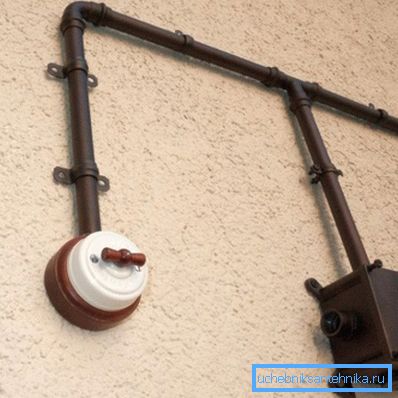

• Til slutt, kobber- eller messingrør, montert åpent og forsiktig polert, kan være en ekte dekorasjon av interiøret, designet i vintage stil.

Imidlertid er denne løsningen fortsatt ikke universell:

• For det første har disse metaller god termisk ledningsevne, så de må plasseres vekk fra varmeledningene. Ellers er det fare for overoppheting av ledninger og til og med smelting av isolasjonen.
• For det andre gir tynne vegger ikke pålitelig beskyttelse mot mekanisk skade: både stål og til og med av høy kvalitet plastrør vil være sterkere enn kobberkanalen.
• Du trenger ikke å snakke om kostnaden for slike avgjørelser, enten: hvis du er på utkikk etter et økonomi alternativ, vil verken kobber eller messing definitivt passe deg.

Teknologisk korrugering

Over, vi vurderte bruken av vanlige rør til våre formål. Det er imidlertid et alternativ som er spesielt tilpasset for å legge kabler i tykkelsen på veggen.

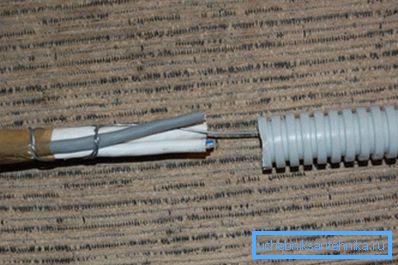

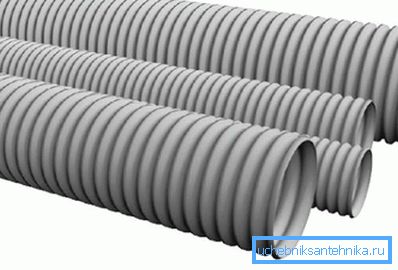

Dette er et korrugert rør, som kan være laget av forskjellige materialer:

• Bølgepapp, PVC eller HDPE har alle fordelene med plast. Den ribbeformede overflaten øker den mekaniske motstanden til hele strukturen betydelig.

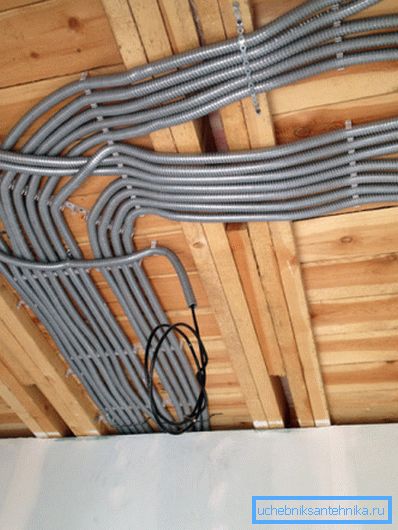

• Muligheten for kanalbøyning uten spesialverktøy gjør det lettere og raskere ledningen av komplekse konfigurasjoner.
• Et bredt utvalg av diametre gir oss muligheten til å velge den kanalen som er optimal i tverrsnitt for både enkeltledere og hele systemer.
• Endelig er et korrugert metallrør en utmerket beskyttelse mot brann. Selv om moderne polymerer, for å være ærlige, bare er litt dårligere enn metall i denne parameteren.

konklusjon

Ved avtale av de skjulte kommunikasjonene kan de mest forskjellige rørene for legging av en elektrisk ledning brukes. Og hvis tidligere bare stål (ekstremt sjelden kobber) produkter ble brukt til dette formålet, er i dag glatte og bølgede modeller laget av polymerer eller metallpolymerkompositter et utmerket alternativ.

Videoen i denne artikkelen inneholder en rekke tilleggsinformasjon om slike produkter: Først av alt vil de være interessante for nybegynnere, men en profesjonell kan også finne noe nytt for seg selv.
