Rør for gassvarmer: installasjons- og driftsfunksjoner

Ved installasjon av gass kolonner er det nødvendig å være særlig oppmerksom på problemet med fjerning av forbrenningsprodukter fra rommet. Dette vil ikke bare sikre sikkerhet for de som bor i huset, men øker også effektiviteten og kostnadseffektiviteten til enheten selv. Deretter ser vi på hva du skal gjøre og hvordan du installerer en skorstein for kolonnen.

Avtrekksvifte

Design funksjoner

Eksosrørsenhet

Før du fortsetter installasjonen av eksosanlegget med egne hender, bør du gjøre deg kjent med strukturen. Så inkluderer designet følgende elementer:

Cap (paraply) Den øverste delen av systemet, som beskytter den mot nedbør, rusk, etc.
skorstein Hovedelementet. Det kan både isoleres og uten termisk isolasjon.
passerer rør Isolerer skorsteinen fra veggen av bygningen.
braketter Designet for å fikse strukturen til veggen.
Koblingskrager Installert ved krysset av elementer.
tee Gir overgang fra kolonnen til skorsteinen.
Varianter av eksosanlegget

Hva bestemmer utformingen

Når du bygger et eksosanlegg, bør du være oppmerksom på følgende punkter som kan påvirke designen:

  • Vilkårene under hvilke skorsteinen skal fungere, samt plasseringen av enheten.
  • Kolonnemodell - valg av komponenter avhenger av det.
  • Peis høyde - må være minst fire meter.
  • Diameteren til skorsteinen - ofte er denne parameteren 110 og 130 mm.
  • Strøminnretning.
  • Klimaforhold - Temperaturforskjeller mellom forbrenningsprodukter og miljø er av stor betydning i driften av utstyret.

Vær oppmerksom på! Skorstenen skal stige over taket minst en meter. Dette er en viktig betingelse som trykkkraften avhenger av. I tillegg skal lengden på skorstenen fra kolonnens utløp være minst to meter.

Aluminium Corrugated Tube

Hette materiale

I dag er skorstene for gass kolonner oftest laget av følgende materialer:

  • Bølgepapp - laget av flerlags laminert aluminiumsfolie. Mellom lagene av aluminium langs hele lengden er ståltråd. Dens viktigste kjennetegn er fleksibilitet, noe som forenkler installasjonen og muligheten for å øke lengden.
  • Stålrør - laget av høy kvalitet stål. Produktet er laget av segmenter fra en til en og en halv meter i lengden. For å beskytte mot korrosjon, er stålrør belagt med varmebestandig emalje. Emaljerte rør til geyseren må isoleres om vinteren.

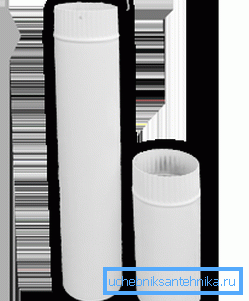

Emaljerte rør
  • Koaksiale skorstene - representerer bygging av to rør, plassert i en annen. Tilkoblinger er laget ved hjelp av hoppere, takket være hvilke elementene ikke berører hverandre. Gjennom den ytre kanalen kommer luften fra gaten inn i brenneren. Eksosgasser går ut gjennom sentralkanalen. Denne utformingen tillater uteluften å bli oppvarmet når den kommer inn i brenneren, noe som øker systemets effektivitet.
  • Dobbelkrets - Som i det forrige tilfellet består de av to rør plassert i den andre. Elementer er skilt fra hverandre av termisk isolasjon laget av mineralull. På grunn av denne oppvarmingen dannes ingen kondensat inne i systemet.

For hetten kan du bruke noen av disse rørene. Det eneste du må huske på er at prisen på materialer er forskjellig.

Tips! For å gjøre kolonnen tryggere, og for å beskytte den mot barn, bør den plasseres høyt nok. Best av alt, enheten ligger på veggen under skorsteinen.

Ekstern hetteutstyr

Peis installasjon

Installasjon av hetten skal starte fra kolonnen.

En kort instruksjon om gjennomføringen av dette arbeidet er som følger:

  • Først og fremst må du installere et tilkoblingsrør i veggen der eksoset vil passere. Du må også installere en sving som gir en overgang til den ytre, vertikale delen av strukturen.
  • Deretter må røret kobles til kolonnens utløp.. Det er best å bruke et korrugerte rør til dette formålet, siden det er mye lettere å jobbe med det.
  • En skorstein skal installeres på ytterveggen.. Designet er montert ved å plassere bunnelementet i toppen. Leddene må festes med klemmer.
  • For påliteligheten av systemet, bør den festes med parentes, trinnet mellom som skal være omtrent to meter.
  • Etter montering av den vertikale delen må du installere spissen. I tillegg, i den nedre delen av den vertikale strukturen må du utføre et revisjonsvindu.
  • Når du er ferdig med arbeidet, må du sjekke trekkraften.. For å gjøre dette, ta en tett kamper til skorsteinen. Lyset skal avvike i retning av skorsteinen.

Vær oppmerksom på! Når du installerer systemet, er det nødvendig å være oppmerksom på fraværet av avbøyninger. De bør ikke være i hele lengden av strukturen.

På bildet - avtrekksdeksel

Vi vurderte muligheten til å installere en utendørs skorstein. I huset kan du også utføre et internt system som bringer forbrenningsprodukter til utsiden gjennom loftet. I dette tilfellet ser arbeidsordren nesten ut, med unntak av at innløpet er installert i taket, og ikke i veggen.

I dette tilfellet er det nødvendig å i tillegg lage et hull i takbelegget, og sørge for tetting av rørpassasjen.

Termisk isolasjon for eksosanlegg

Årsaker til problemer

Oftest oppstår problemer i systemet med forbrenningsprodukter, av følgende grunner:

  • Feil installert design eller ved fremstilling av brukte materialer av dårlig kvalitet. For eksempel, under drift av kolonnen, kan de brenne ut.
  • Dårlig termisk isolasjon av strukturen eller mangel derav, noe som fører til dannelsen av en stor mengde kondensat.
  • Brudd på integriteten til systemet.

Tips! Hvis huset allerede har peis, kjele eller annen enhet med en utstyrt skorstein, kan avtrekksflaten kobles til den. Det må imidlertid tas i betraktning at ikke mer enn to enheter må være koblet til en skorstein. I tillegg, når du kobler til varmeren, må skorsteinenheten ikke fungere samtidig.

konklusjon

Rør for gass kolonner er et middel for normal drift av enheten, samt beskyttelse mot karbonmonoksid og gasslekkasje fra rørledningen, i tilfelle en feil i enheten. Derfor, når du installerer strukturen, er det nødvendig å følge alle kravene som er nevnt ovenfor.

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
