Rørbener for selve røret

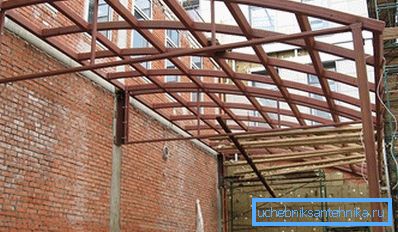

Et av de mest etterspurte materialene, når man utfører byggverk av den mest forskjellige typen, er metallrør. Spesielt snakker vi om rektangulære rør. I husstanden er de vant til å lage forskjellige design fra arbors, til skur og forlengelser. Og alle som jobbet med dem, vet at det ofte er nødvendig å bøye disse rørene.

Problemet kan løses på flere måter, en av de mest effektive blant hvilke er bruken av en rørbender. Dette spesielle verktøyet finnes på byggemarkedet uten problemer. Det skal imidlertid sies at prisen på slike enheter ofte er ganske høy.

Tips! Hvis vi ikke snakker om profesjonell aktivitet, så for å spare, ville det være mye mer hensiktsmessig å lage en rørbender for røret med egne hender.

Anvendelsesområde

For den mest fullstendige forståelsen av problemet, må du si noen ord om hvor akkurat benders brukes. Som nevnt ovenfor er hovedanvendelsen til disse enhetene konstruksjon, hvor bøyning av røret ofte er en nødvendig handling. Hovedproblemet er at uten spesiell tilpasning er denne prosessen ekstremt vanskelig å implementere. Det er nesten umulig å bøye en profil uten en veggkrans, og noe annet rør kan være. Men hvis du bruker en rørbender, kan du oppnå en jevn bøyning av røret i en vinkel på opptil 180 grader uten noen etterfølgende problemer.

Hva er benders

Når det gjelder hvilke typer rørbenders som finnes, her er det nødvendig å si at det er ganske mange varianter av denne spesielle enheten, og de vil være forskjellige på flere måter.

• Først og fremst snakker vi om det faktum at du kan finne profesjonelle modeller og alternativer for så å si økonomisk bruk. De vil variere ikke bare i sine dimensjoner, men også i deres arbeidspraksis. Dette betyr at profesjonelle modeller vanligvis drives av en elektrisk motor og hydraulikk brukes under drift, men husholdningsbenders vil mest sannsynlig være mekanisk og fungere på grunn av muskelstyrken til personen. Som det er lett å gjette, vil manuell rørbender være mye mindre og billigere enn sin profesjonelle motstykke.
• I tillegg til de nevnte forskjellene kan det nevnes at rørbøyere er forskjellige i diameteren av rørene de kan jobbe med.
• Modeller er også forskjellige i form av folding. Så du kan velge pipe benders arbaletnogo, vår og segmenttype.

Operasjonsprinsipp

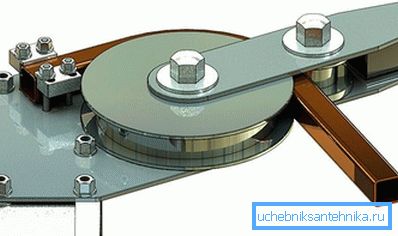

Før vi går videre til prosessen med å montere et instrument som en manuell rørbender, må vi si noen ord om hva prinsippet for operasjonen er basert på. Men poenget er at røret plassert i maskinen bøyer seg enten rundt en avrundet mal som har en gitt overflateradius, eller bøyningen oppstår som følge av jevnt mekanisk trykk på overflaten fra den ene siden. Det er i de fleste tilfeller foretrukket, da det andre alternativet blir lettere å produsere. At han vil bli diskutert nedenfor.

making

For å lage en høyverdig maskin for rørbøyning, bør arbeid utføres i etapper.

trening

Som i de fleste tilfeller, hvis du trenger høy kvalitet arbeid, bør de begynne med forsiktig forberedelse. Og vi snakker her ikke bare om behovet for å forberede materialene som trengs, men det er også verdt å sikre at alle nødvendige verktøy er tilgjengelige.

Materialer og verktøy

• Metall hjørne. Det vil bli laget fra selve maskinens ramme. Selv om du kan bruke et annet materiale, som de samme formede rørene.
• Tre roterende aksellejer vil være påkrevd. Du kan søke etter klargjort, men du kan lage dem selv.
• Du kan ikke gjøre uten festemidler som forskjellige bolter og stenger.
• Bulgarsk med skjæreplater for metall.

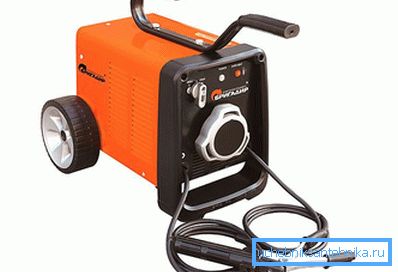

• Sveisemaskin.
• Måleenheter (rulett, vinkel, nivå, etc.).

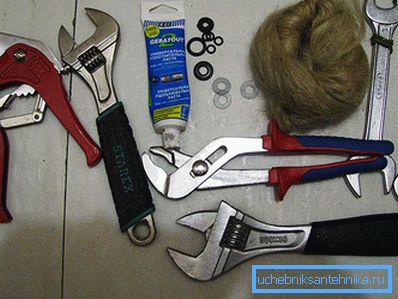

• Arbeidsverktøy (sett med nøkler, skrutrekkere, hammer, etc.).

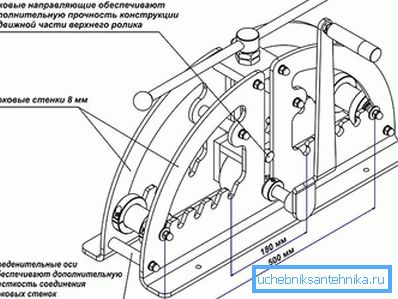

I tillegg er det nødvendig å lage selvstendig eller låne fra spesiallitteratur tegninger av fremtidig armatur. Dermed vil det i forberedelsesstadiet være mulig å avgjøre nyansene i designet, som vil øke hastigheten på den umiddelbare monteringsprosessen.

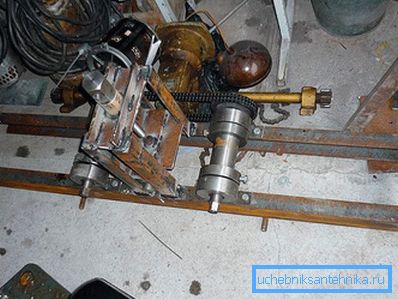

ramme

Hvis alle forberedende trinn er fullført, kan du fortsette å jobbe. Først må du lage en bæreramme bender. Det er ikke noe vanskelig. Den er laget av metallvinkel eller rør. Materialet er kuttet ved hjelp av slipemaskiner og strukturelementer festes ved sveising. Det kan legges til at de fysiske dimensjonene til rammen kan velges ut fra personlige hensyn, men den mest optimale rammens høyde vil være hvis den er flere centimeter over beltet til personen som skal jobbe.

Tips! Hvis vi bruker betingelsene for geometri, er rammen stort sett en parallellpiped. Selv om du kan bruke andre alternativer.

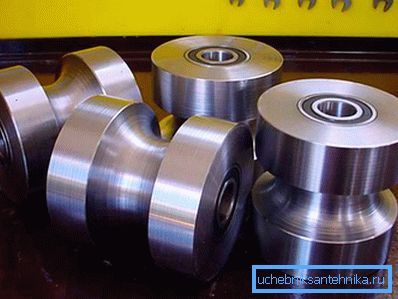

aksler

Etter at hovedrammen er klar, er roterende aksler festet til den. For disse formålene kan du bruke festeklemmer som enten er tiltrukket av rammen med bolter eller festet ved sveising. Den generelle betydningen er at de to akslene skal festes over rammens toppplan. Hvis akslene er laget selvstendig, kan du som et eksempel nevne stålskrap av ønsket lengde, hvilke kulelager legges på begge sider.

Deretter må du lage en liten hjelpestruktur for installasjon av den tredje akselen. Tanken er at den skal installeres på en slik måte at den kan flyttes i et vertikalplan. For å gjøre dette er det festet til en spesiell metallramme med justerbar høyde. Et håndtak er festet til denne akselen for å rotere det. For større pålitelighet av konstruksjonen og lette arbeidet med enheten kan alle akslene i tillegg sammenkobles ved hjelp av en kjedeoverføring. For å gjøre dette, er stjernene sveiset til akslene. Som et resultat, når de roterer en av dem, vil alle tre rotere.

Ferdigstillelse av arbeid

Som sluttstadiet av arbeidet er det mulig å utføre ekstern behandling av hele enheten. Dette refererer til dets maling eller belegg med en annen korrosjonsbestandig sammensetning. Når det gjelder fremstilling av innretninger som hovedsakelig brukes i metall, er slik behandling nødvendig. Etter det kan rørbenderen anses klar.

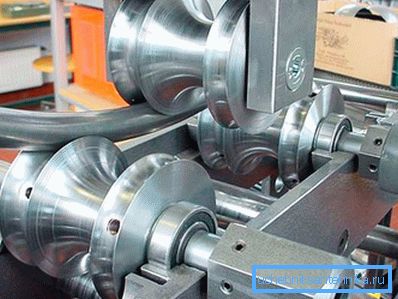

Enheten vil fungere som følger:

• Aksel montert på et stativ stiger.
• Et rør er satt inn mellom det og de to akslene på rammen.
• Den øvre akselen senker til rørets plan og festes med et lite trykk på overflaten.
• Ved bruk av håndtaket roterer akselen, og røret beveger seg mellom akslene og mottar en viss belastning på siden, mens man får en liten bøyningsradius.
• Så strammes akselen litt mer, og røret trekkes i motsatt retning, og bøyningsradiusen øker.
• Prosedyren gjentas til røret har tatt den nødvendige bøyningsradiusen.

Du kan legge til at for å forbedre tilpasningen og forenkle arbeidet med ham, vil det være ganske nyttig å knytte en elektrisk motor til maskinen. Takket være bruken, vil arbeidet utføres mye raskere og lettere, men samtidig vil det være en binding til kraftnettet og ekstra kilowatt på måleren.

Det er ganske enkelt å lage den manuelle rørbenderen. Dessuten, takk til dette, kan du spare ganske anstendig beløp, for selv om du kjøper alle materialer til produksjon, vil utstedelseskursen være flere titusenvis rubler mindre enn kjøp av det ferdige alternativet. Hvis alle nødvendige verktøy og materialer er til stede, og det er noen erfaring i å håndtere alt dette, kan arbeid utføres i helgen.

Til slutt er det verdt å legge til at arbeidet med fremstilling av rørbøyere er potensielt traumatisk, og derfor er sikkerhetsforskriften obligatorisk og må følges nøye.

Les artikler som beskriver andre røroperasjoner:

• Hvordan bøye et kobberrør.
• Slik sveiser du et profilrør.
• Slik lager du elektriske sveisepumper.

video

Forfatteren av videoen lagde en manuell rørbender fra metallet som ble kjøpt på mottaksstasjonen for skrap. I denne videoen, fullfør instruksjonene for montering av en slik rørbender.

Denne videoen viser hvordan du lager en enkel rørbender i garasjen:
