Rørfittings: typer og enhet

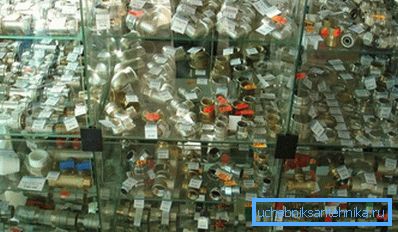

Denne artikkelen er en kort oversikt over hovedtyper av vannarmaturer på markedet. Vi må kjenne til deres utseende og enhet. I tillegg vil vi berøre de grunnleggende prinsippene for montering av monteringsutstyr i hvert enkelt tilfelle.

Så gå ...

Endelte beslag

Alle typer sveisede og loddede ledd faller inn i denne kategorien.

kobber

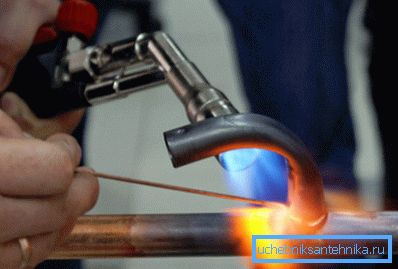

Kobberrør og fittings for varme- og vannforsyningssystemer er montert ved lodding.

Hva ser denne prosessen ut?

• Røret og monteringen oppvarmes med en gassbrenner og rengjøres av oksidfilm ved bruk av fluss.
• Deretter bringes en låsestang i stikkontakten i brenneren. På grunn av den kapillære effekten fyller smelten hele hulrommet. Etter kjøling forblir forbindelsen stram.

Vær oppmerksom på at kobbervannsrør også kan monteres på sammenleggbare beslag, konstruksjonen som vi vil vurdere senere.

polypropylen

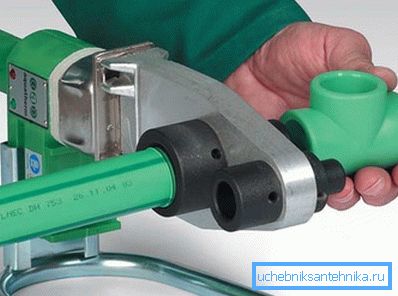

Fittings for propylenrør monteres ved lavtemperatur sveising ved hjelp av loddejern, oppvarmet til en temperatur på 240-250C.

1. Enden av røret er plassert i låsestikkets sokkel. Samtidig settes monteringen på den andre delen av varmeelementet i den tilsvarende diameteren.
2. Etter at overflatene er smeltet, kombineres de med en jevn fremoverbevegelse. Rotasjon og eventuell forskyvning etter at røret er satt inn, under et strengt forbud: de forverrer kvaliteten på lodding dramatisk.

Hvor lenge rør og beslag for PP-rør skal varme opp og kjøle ned avhenger av diameteren.

Nuance: Aluminiumforsterkede rør før sveising rengjøres av forsterkningslaget på stedet for fremtidig tilkobling.

polyethylen

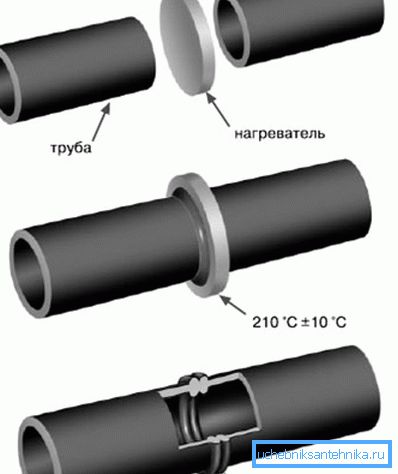

Polyetylen rørledninger og rørledninger for sveising er også koblet til ved hjelp av et lavtemperatur loddejern; Fugen er imidlertid ikke flush, men flush.

1. Endene på de tilkoblede delene presses mot varmeelementets overflate.
2. Etter smelting er de slått sammen og holdt i noen sekunder med en liten hold-down.

Mekaniske og hydrauliske enheter for sentrering og klemming brukes til rørledninger og rør med stor diameter: kraften kan nå hundrevis av kilo.

Metallplast

Såkalte trykkfittings for metallplast er montert uten mulighet for etterfølgende demontering. Enden av røret settes på montering, utstyrt med et par ringformede gummitetninger, hvoretter det krympes med en rustfri stålhylse med spesielle tanger.

Denne typen tilkobling betraktes som den mest pålitelige og, ifølge de fleste rørleggere, sammenligner seg gunstig med komprimering ved at den ikke lekker på varmt vann og oppvarming.

Ved installering er det verdt å vurdere et par finesser:

1. Røret bør være helt rundt.. Ovalitet vil føre til at du setter det på montering, du skyver O-ringene.
2. I tillegg, før montering er det nødvendig å være sikker på å fjerne den indre faseren. Årsaken er den samme.

Split beslag

stål

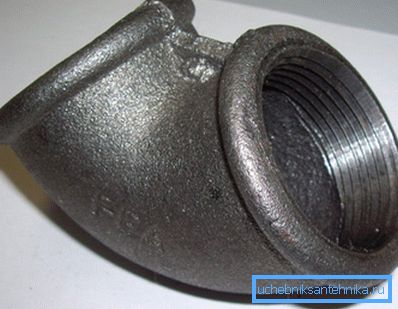

For noen tiår siden var de vanligste støpejern og messing gjengede beslag; nå blir de, sammen med stålrør, gradvis erstattet av syntetiske materialer. For tetting av gjengede forbindelser, brukes lin (ofte med maling eller tetningsmiddelimprenering) og syntetisk fiber (Tangit Unilok og dets analoger).

Imidlertid: Gassrørfittings er montert med FUM-tape, som gir utmerket tetning ved lave trykk.

I tillegg til gjenget stål kan krympeforbindelser brukes til stål: en hylsmutter med hjelp av en stoppring bryter en gummi- eller silikonforsegling. Hovedkravet ved bruk av passende beslag er en jevn røroverflate og en komplett mangel på ovalitet.

kobber

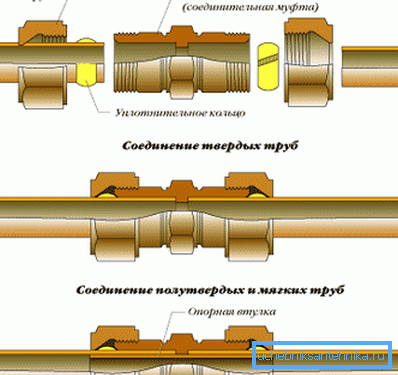

Komprimeringsbeslag for kobber sammenlignes gunstig med lørdrettene ved enkel installering ved hjelp av verktøyene ved hånden.

Det er bare nødvendig med et par nøkkelord eller skiftenøkler for montering. Når spenningsmutteren strammes, krympes røret med en splittring; tetthet sikres av metallets plasticitet. For glødetørker gir konstruksjonen en dorn som ikke tillater at de krøller seg når den krympes.

Metallplast

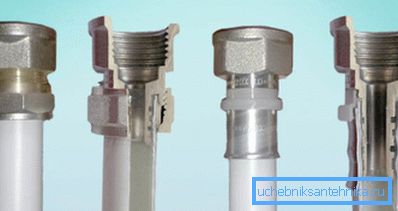

kompresjon

Tetning, som ved trykkmontering, er forsynt av et par O-ringer. Kun krympemekanismen er forskjellig: Som ved kobber, er den forsynt med en splittring som komprimeres når hylsmutteren strammes.

Som nevnt er kompresjonsordningen betraktet som upålitelig: på varmt vann og oppvarming, etter et visst antall varme- og kjølesykluser, lekker forbindelsen. Ifølge forfatteren er notoritet helt ufortjent: en typisk årsak til lekkasjer er grov feil under montering.

Du skjønner, presseutstyr krever bruk av spesielle tang; Prisen på instrumentet - minst 8-12 tusen rubler - gjør det irrasjonelt å kjøpe det for en engangsreparasjon.

Herfra to praktiske konsekvenser:

1. Installasjon av metallplast med forbindelser av denne typen gjøres av fagfolk;
2. De sparer ikke på andre verktøy og teknologiske operasjoner, spesielt når det gjelder kalibrering og chamfering.

Komprimeringsbeslag er ofte forbundet med en oval ende savet av hacksagrøret. I dette tilfellet trakk ringene av selene nådeløst ut av sporene og skiftet dypere inn i kroppen. Stramhet gir bare polyetylen, som ved oppvarming blir veldig plastisk.

Push

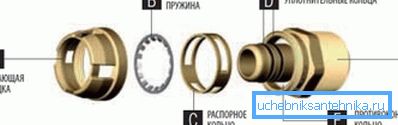

Denne utformingen er forskjellig bare i fikseringsmekanismen til røret: den klemmes av en fjærring med innadvendte ben. Tightness og her er gitt av et par gummiringer. Derfor er den åpenbare instruksjonen: Når du monterer rørledningen med egne hender, er det også nødvendig med kalibrering og avfasning.

polyethylen

I tillegg til sveising kan kompresjonsleddene også brukes ved montering av polyetylenrørledninger. For tetthet er ansvarlige gummiringer allerede kjent for oss.

Bølgget rustfritt stål

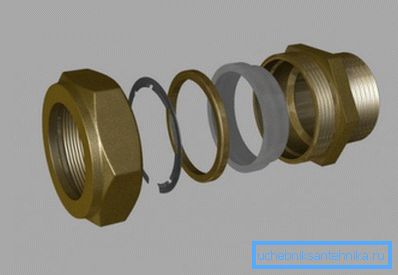

Konstruksjonen av skjøten er nesten identisk med den forrige: røret krympes med silikonforsegling når hylsmutteren er strammet.

Tverrbundet polyetylen

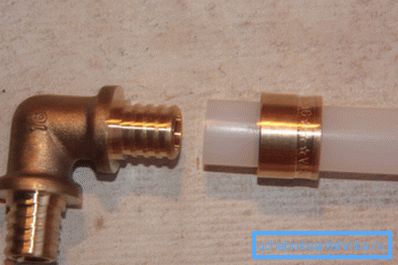

Monteringen er en vanlig sildbenmontering. Stramhet sikres av det mekaniske minnet av tverrbundet polyetylen: strekket av en forlenger, vender den tilbake til sin tidligere størrelse i løpet av noen få minutter.

konklusjon

Vi håper at beskrivelsen av designene som presenteres, vil hjelpe leseren til å velge materialer for fremtidig reparasjon eller konstruksjon (se også artikkelen Innlegg i rør: installasjonsteknologi for maksimal sikkerhet).

Som alltid inneholder videoen i denne artikkelen ytterligere tematisk informasjon. Lykke til!
