Rørledningens vanntrykk

De mest sannsynlige årsakene til forstyrrelser i driften av vannforsyningssystemet i et privat hus er, som du vet, korrosjon av rørveggene, avsetning av salter på dem og høytrykksvannet i rørledningen. Tatt i betraktning det faktum at de siste årene deres plastmodeller erstatter metallrør med økende frekvens, representerer bare de to siste av årsakene som er nevnt ovenfor en reell trussel mot vannforsyningssystemet. Spørsmålet om å bekjempe saltforekomster faller ikke under temaet i vår artikkel (selv om de delvis påvirker trykkindikatorene i rørene), i forbindelse med hvilke vi bare vil vurdere den siste faktoren.

For å hindre mulige problemer, bør du gjøre deg kjent med passet som er festet til dem, og sørge for at de er i stand til å motstå trykket som er fastsatt i vannforsyningssystemet før du kjøper rørprodukter.

Tips! Økt trykk i systemet medfører økt vannforbruk.

Dette fører til ytterligere energiforbruk forbrukes av pumpeutstyr, som sikrer kontinuerlig sirkulasjon av vann i systemet.

Trykkverdi

Det er velkjent at det å opprettholde et normalt nivå av vanntrykk i rør er den viktigste betingelsen for driften av vannforsyningsnettverket, samt dens lange og problemfrie drift. I dette tilfellet kan trykket i rørledningen avvike vesentlig fra det faste gjennomsnittet, normalisert for husholdning VVS-systemer.

For eksempel, for normal bruk av kjøkkenventil, bør bærerens trykk i vannforsyningssystemet ikke være mindre enn 0,5 bar.

Men i reelle termer er verdien av denne indikatoren som regel noe annerledes enn den angitte verdien. Derfor er det ønskelig å kontrollere arbeidstrykket for å overholde de etablerte standardene når man aksepterer vannforsyningssystemet (etter reparasjon).

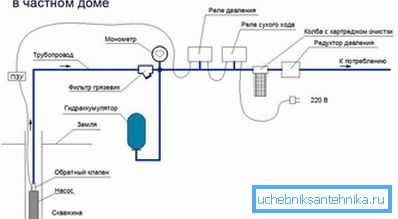

Vel, når det gjelder selvleggingen av rørledninger før arbeidet påbegynnes, bør man nøye lese grunnleggende krav til husholdningsvannsbehandlingssystemer, så vel som den generelt aksepterte rekkefølgen av deres arrangement.

Trykkbalansere

Vurder noen enheter som vil bidra til å utjevne presset.

Ekspansjonstank

For å utjevne vanntrykket i rørledningene i hjemmet, kan spesielle enheter brukes til å fjerne overflødig medie. Dessuten kan overflødigrykket i systemet kompenseres veldig enkelt - for dette er en såkalt ekspansjonstank installert i den, som tar over alle overskytende medier.

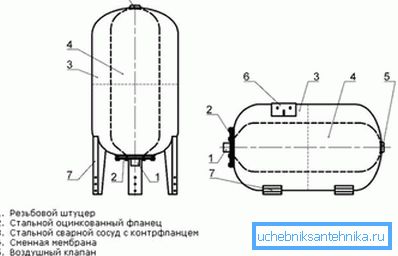

I henhold til utformingen er alle kjente prøver av ekspansjons- (kompensasjon) tanker delt inn i enheter av åpen og lukket type. De brukes svært ofte i varmtvannsforsyningssystemene, da sannsynligheten for dannelsen av trykkfall i systemet er svært høy. Dette skyldes det faktum at kjølevæsken i prosessen med sirkulasjon gjennom nettverket (fra "retur" - til varmekjelen, og deretter tilbake i systemet) øker litt volumet.

Tips! Når vanntemperaturen endres med 10 ° С, når ekspansjonshastigheten for kjølevæsken i systemet 0,3% av det totale volumet av væske i den.

Ulempen ved ekspansjonsanordninger av åpen type er at deres installasjon setter systemet i en modus som er preget av lavt kjølevæsketrykk og som følge av dårlig håndtering. I tillegg, i et åpent system, er det en gradvis fordamping av transportøren. Du trenger ytterligere innsats for kontinuerlig gjenoppretting.

Til alle de ovennevnte kan du legge til det faktum at på grunn av tankens åpenhet, strømmer ferske deler av luft konstant inn i det, noe som medfører en akselerasjon av korrosive prosesser i systemet.

Tips! Siden åpningstanker av åpen type skal plasseres i den øverste delen av bygningen, krever de obligatorisk isolasjon. Det er klart at kostnaden for hele vannforsyningssystemet som helhet i dette tilfellet øker markant.

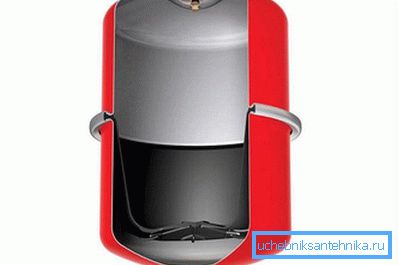

Det er mulig å unngå alle de ovennevnte problemene på grunn av bruk av en tank av lukket type som kompensasjonsinnretning, hvor installasjonsstedet som regel ikke er standardisert. Slike tanker er utstyrt med en innebygd membranmekanisme som gjør at du kan justere trykket på transportøren i lukket modus.

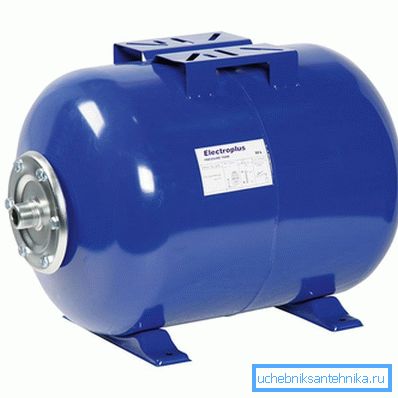

hydraulisk akkumulator

I tillegg til kompensasjonstanker i vannforsyningssystemer, kan såkalte akkumulatorer installeres, som brukes til å beskytte rørledningen mot et så farlig fenomen som en vannhammer.

Fenomenet vannhammere er vanligvis manifestert når en nødstopp av pumping utstyr fra nettverket eller når det er en skarp lukking (åpning) av vanninntaksventilen. De resulterende dynamiske belastningene kan vesentlig overstige de tillatte verdiene for en bestemt rørledning. Merk at slike enheter vanligvis drives i rørledninger med drikkevann og lar deg lage en liten mengde medie som automatisk kan omdirigeres tilbake til systemet (ved trykkfall). Som de tidligere vurderte kompensasjonsanordninger kan akkumulatorer betjenes i lukket eller åpen form og har alle ulemper oppført ovenfor.

Tips! Samtidig med hydrauliske akkumulatorer, anbefales det å plassere ekspansjonstanker med liten kapasitet (ca. 0,2 liter) i vannuttak.

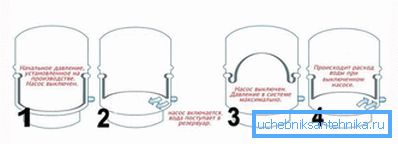

Prinsippet for drift av den hydrauliske akkumulatoren

Når vi studerer utformingen av den enkleste hydrauliske akkumulatoren med lukket type, finner vi at handlingen er basert på samme membranmekanisme (ligner ekspansjonstanken). I et lukket volum er membranen i jevn tilstand, avbalansert med omtrent like trykk på kjølevæsken og luftboblen som ligger på motsatte sider av partisjonen. Etter å ha slått på pumpestasjonen øker volumet av kjølevæske i systemet, noe som fører til luftkompresjon i membrancylinderen og som et resultat av en økning i dens trykk . Denne endringen overføres automatisk til det sensitive elementet i det innebygde reléet, som slår av pumpen når denne parameteren når en bestemt verdi.

Under vannforbruket i systemet reduseres trykket markert, noe som igjen fører til at relé utløser, men nå for å slå på. Hydrauliske indikatorer

Beregningen av bærertrykket tilstrekkelig for normal drift av vannlinjen din, vil tillate deg nøyaktig å bestemme prøvene på rørformede produkter kjøpt før installasjonen. Det skal huskes at begrensningstrykkverdiene i nettverket vanligvis er knyttet til følgende indikatorer:

• de øvre og nedre terskelene for væsketrykk, for hvilke kompenserende anordninger av en lukket type installert i nettverket (ekspansjonstank og akkumulator) er utformet;
• trykk som skaper forhold for normal bruk av husholdningsapparater som er avhengig av vannforsyning (for eksempel en vaskemaskin);
• Grenseverdier for trykk som rørene som er kjøpt av deg og tilbehørene som er festet til dem (ventiler, tees, miksere, etc.) er utformet.

Tips! Enheten for måling av trykk på en bærer som sirkulerer i vannledning er 1 bar (eller 1 atmosfære). Verdien av denne indikatoren for urbane vannledninger (i henhold til kravene i den nåværende gyldige SNiP) skal være ca 4 atmosfærer.

Vær også oppmerksom på at ventilene som er installert i varmeledningen, mikserne og rørene selv, må tåle kortsiktige trykksving i opptil 6 atmosfærer. Ved kjøp av grunnprøver av husholdningsutstyr knyttet til vannforsyningsnettverket, bør du velge modeller som har en liten sikkerhetsmargin når det gjelder begrensningsfaktoren. Slike forsiktighet vil tillate deg å beskytte dem mot plutselige trykkstopp i nettverket forårsaket av hydrauliske støt.

Det er svært viktig at vanntrykket i vannforsyningssystemet til et privat hus har et nivå som lar deg samtidig inkludere flere forbrukspunkter samtidig, noe som kan oppnås med minst 1,5 bar.

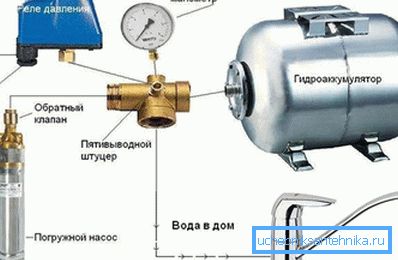

For direkte trykkavlesning i vannforsyningsnettet brukes standard måle manometre med en standard lineær skala, kalibrert i passende enheter.

Service anbefalinger

I henhold til kravene i SNiP skal driftskontrollen av enheter i varmeanlegget, samt statusen til alt tilleggsutstyr, utføres minst en gang i året.

Under denne testen er det først og fremst oppdaget lekkasjer i vannforsyningssystemet og det resulterende trykkfallet. Etter at alle lekkasjer er reparert, vil det være nødvendig å kontrollere trykket i vannforsyningssystemet som angitt av trykkmåleren som er installert på hovedhydraulisk akkumulator.

Ved normal drift av systemet bør lesingen av dette instrumentet være nær minimumsverdien (Pmin). Med en merkbar forskjell fra Pmin (mer enn 10%), må du prøve å øke trykket til ønsket hastighet ved å slå på pumpesystemet som opererer i nettverket ditt. Hvis vanntrykket i oppvarmingsnettverket øker (umiddelbart etter at pumpen stopper relé utløser), vil det være nødvendig å foreta trykkmålinger igjen, men nå i avstandsmodus. Den angitte parameteren, analogt med det forrige tilfellet, bør ikke avvike fra Pmax-verdien med mer enn 10%.
