Rørledningsarmaturer - typer og deres egenskaper

Rørledningssystemet i tillegg til flate deler av rør har vanligvis alle slags vendinger, grener, overganger fra en diameter til en annen og andre elementer. For deres installasjon ved hjelp av spesielle beslag, som faktisk er denne artikkelen viet.

Generell informasjon

Rørledningsforbindelseselementer eller, som de også kalles, utfører innretninger flere funksjoner. Foruten at de tillater å danne det nødvendige elementet i rørledningen, for eksempel forgrening eller overgang, sikrer armaturene skjøtene i skjøtene og er samtidig ansvarlige for systemets pålitelighet.

Følgelig er holdbarheten til hele rørledningen avhengig av dem. Derfor må valget av beslag tas i betraktning ikke mindre ansvarlig enn selve valget av rørene. Og for dette må du gjøre deg kjent med alle eksisterende arter, som vi vil gjøre videre.

Typer av forbindelser

Først og fremst bør det sies at forbindelsen til rørledninger er av to typer:

• Avtagbar - disse inkluderer forbindelser oppnådd ved lodding, sveising, pressing, betong eller liming.
• Alt-i-ett-gjenget, flenset, klokkeformet og så videre.

Typer rørledningstilkoblinger er avhengig av materialet som delene er laget av, samt på følgende faktorer:

• Fysisk-kjemiske egenskaper av det transporterte produktet, som for eksempel giftighet, aggressivitet, sedimenteringsevne, etc.
• Driftsforhold - behovet for hyppig demontering, systemtrykk, eksplosjonssikkerhet etc.

Avhengig av hvilken type tilkobling rørledningselementene er, velges også beslag. Men, foruten typen av tilkobling, er armaturene forskjellig i formålet.

Oftest i rørledningen er følgende detaljer:

• pek;
• tees;
• overganger;
• Koplingene.

Ta en nærmere titt på deres typer og formål.

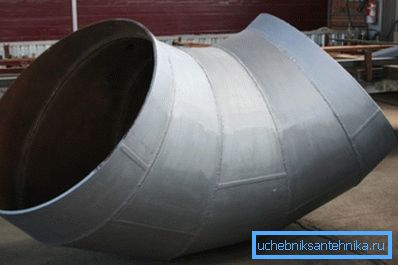

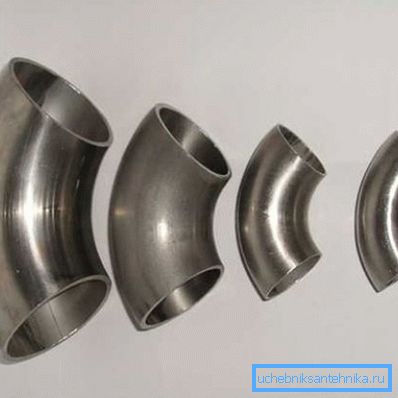

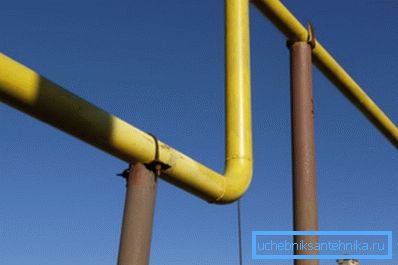

Taps

Kranens hovedfunksjon er å endre rørets bane og retningen av arbeidsflyten. Denne typen montering er en av de vanligste rørledninger. Visuelt kan denne delen være representert som en rørdel som er buet i en bestemt vinkel.

Selvfølgelig, i rørledninger med liten diameter kan du gjøre en sving ved å bøye røret med egne hender, men hvis diameteren er stor, vil du ikke kunne bøye rørene.

Derfor er kranene brukt i ulike typer systemer:

• I kjemiske rørledninger;
• Vannrør;
• Varme strømnettet;
• Gassrørledninger, etc.

I henhold til produksjonsmetoden er forbindelsesrørbøyene preget av:

Ofte er det stemplet kran og laget ved å trekke.

Med hensyn til strukturelle egenskaper er de mest populære de buede produktene, dvs. har en liten radius og kjennetegnes av følgende vinkler:

• 45 grader;
• 60 grader;
• 90 grader;
• 180 grader.

Nylig er bøyer av rustfritt stål, som er laget av stål som inneholder krom, svært populære når du installerer ulike typer rørledninger. Deres fordel er motstand mot korrosjon og ulike aggressive medier.

Vær oppmerksom på! En rekke hjørnevinkler gir det beste systemets gjennomstrømning. Tross alt er rotasjonen av rørledningen i en vinkel på 90 grader den vanligste kilden til turbulens, så vel som en katalysator for de uslåne innskuddene i systemet.

Klassifiseringen av svingete ledd kan også utføres i henhold til to kriterier:

• Byggemateriale;
• I henhold til teknologien for installasjon av dette elementet i rørledningen.

For montering av stålsystemer er hjørnebøyningen en gjenget ermet, hvis kropp er bøyd i en viss vinkel. Imidlertid er det lignende beslag for sveiset skjøt, i dette tilfellet er deres indre og ytre diameter lik den indre og ytre diameter av rørledningen.

I plastrørledninger, avhengig av type, er tilkoblingen sveiset og stikkontaktformet.

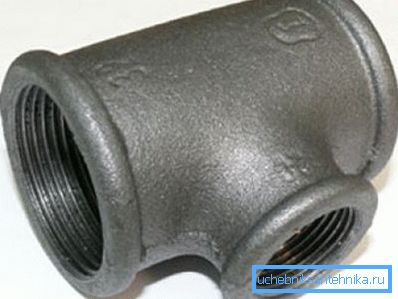

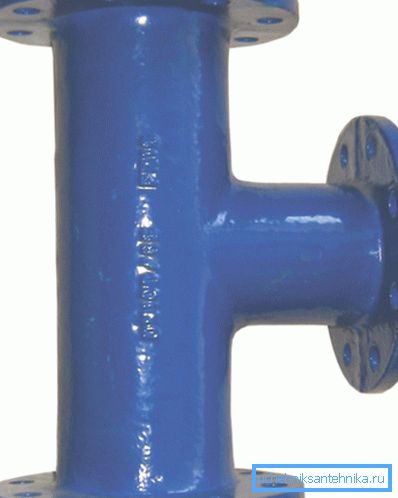

tees

Denne typen montering er installert på steder der det er nødvendig å avgrense rørledningen.

Avhengig av forholdet mellom teens hals og teekroppen, utmerker de seg ved:

• Overgangs - har en annen diameter på nakken og passasjens åpning av saken. De brukes i områder hvor grenrørledningen er forskjellig i diameter fra den sentrale.
• Lige tees - har samme diameter på nakken og hullene i huset.

Det skal bemerkes at teene er relatert til de deler av rørledningen som er utsatt for høy dynamisk belastning og trykk. Derfor er de utsatt for høye krav til pålitelighet og holdbarhet.

Etter omfang er tees delt inn i:

• Produkter for arbeid i medium aggressive og lavt aggressive medier er laget av karbonstålkarakterer - 10, 20, StZ.
• Produkter for arbeid i svært aggressive miljøer er laget av legerte og høylegerte stål med karakterer 5X5M, 15XM1, 12X18H10T osv. Selvfølgelig er prisen på slike deler høyere.

Produsenter bruker forskjellige metoder for produksjon av tees:

• Molding metode;
• Ved å kutte gassdeler og deres etterfølgende sveising;
• Ved å stempling et stykke smiing og så boring hullene;
• Ved stempling av stålplater og etterfølgende sveising.

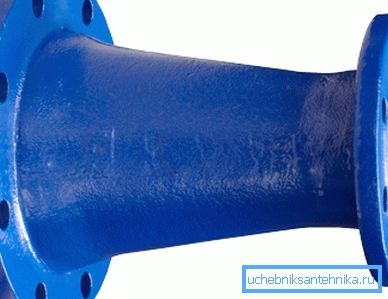

overganger

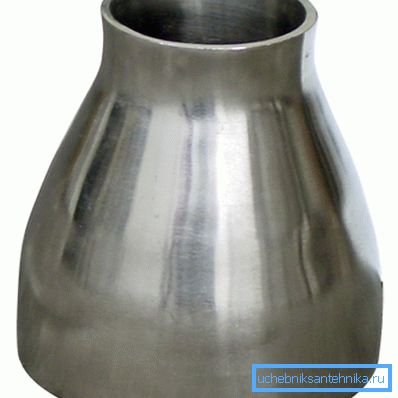

Overganger kalles deler som gjør at du kan endre rørledningenes diameter på en jevn måte.

Til dags dato er det mange forskjellige alternativer for adaptere, som hovedsakelig er delt inn i:

• stampings;
• Sveiset.

Hovedkarakteristikken for adaptere er inn- og utgangsdiameteren, samt overgangslengden. I tillegg kan produktene variere i materialet de er laget fra.

Kanskje de mest brukte overgangene fra rustfritt stål, som brukes i følgende områder:

• Kjemisk - på grunn av motstand mot aggressivt miljø
• Mat - på grunn av miljøvennlighet;
• Energi - som følge av styrke og holdbarhet.

Behovet for overgang kan skyldes en rekke årsaker. For eksempel vil reduksjonen av diameteren øke trykket i rørene og som en konsekvens øke trykket. Utvidelse gjør det mulig å oppnå motsatt effekt.

Dermed er overgangene en verdifull del for distribusjon av trykk og planleggingsbelastninger på systemet. Som med tees er overganger underlagt økte krav til pålitelighet og holdbarhet.

For tiden er det flere måter å produsere disse delene på:

• Smiing av ringformet eller stempling av koniske smiing med videre mekanisk bearbeiding;
• Rolling fra arkemner og påfølgende sveising;
• Stamping fra arkemner og etterfølgende sveising;
• Stansing fra røremner ved å krympe eller dispensere.

Ved installasjon kan overgangene være sammenleggbare og sveisede.

Vær oppmerksom på! Sveisede rørledninger i henhold til GOST 16037-80 er kun tillatt hvis beslagene er laget av samme stålkarakter som rørene.

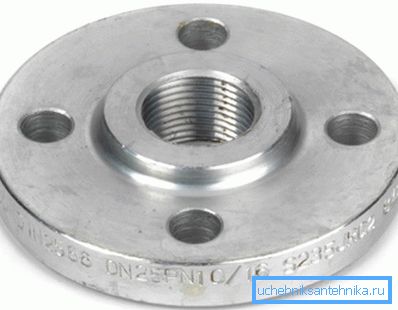

flenser

Flenser er deler i form av en disk (noen ganger i form av en firkantet ramme), designet for å koble rør av samme diameter med bolter. Denne forbindelsen brukes først og fremst på rørledningspunktene til utstyr som har motflenser, samt på deler av rørledninger som krever periodisk utskifting og demontering under drift.

Disse delene er forskjellige på samme måte som de er koblet til rørene.

De er:

• sveiset;
• Gjenget.

Flensede sveisete forbindelser i henhold til GOST 12815-80 er delt inn i:

• Flat sveiset (sveiset i to sømmer);
• Løs på sveisingen;
• Sveiset støv.

For tilkobling av rør av legert stål, bruk frie flenser som hviler på flensende ende av røret. Tilkoblingen på tråden, som regel, brukes til høytrykksrørledninger.

Dimensjonene til flensene er standardiserte, noe som sikrer at de kan byttes i rørledninger.

Dette gjelder for:

• Ytre diameter av delen;
• Diameteren av den bolte sirkelen;
• Diameter og antall bolthull.

For tetthet av flensforbindelser, brukes en spesiell pakning mellom dem, formen av hvilken avhenger av egenskapene til den transporterte væsken eller gassen og trykket i systemet.

Ifølge GOST 12815-80 er det åtte typer tetningsflenser:

1. Med en hylle;
2. Med tilkoblingstabell;
3. Med en hul;
4. Med spor
5. Med en torn
6. Under den ovale pakningen;
7. Klemspor for PTFE-pakninger;
8. Under linsepakningen.

Det skal bemerkes at forbindelsens tetthet avhenger i stor grad av kvaliteten på pakninger.

Derfor er de underlagt følgende krav:

• elastisitet;
• styrke;
• styrke;
• Termisk motstand;
• Kjemisk motstand

Vær oppmerksom på! Bruksanvisningene for gjengede og flensforbindelser tillater ikke at deres bruk for rørledninger som er lagt på steder, er vanskelig å få tilgang til for inspeksjon.

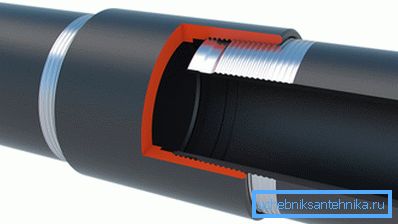

clutcher

Koblingen er en del hvis indre diameter er lik den ytre diameteren av rørene som er forbundet. Disse forbindelsene kan brukes til installasjon av sammenleggbare og monolitiske rørledninger. I det første tilfellet, bruk gjengede koblinger, og i andre lim eller under sveiset tilkobling.

Jeg må si at koblingen i alle fall gir en stram forbindelse. Rørledningsmaterialet kan være noe, det viktigste er at det sammenfaller med koblingsmaterialet.

Faktisk er koblingen et alternativ til flensforbindelsen. For eksempel, i stålrørledninger, tillater det, som flenser, demontering og utskifting av enkelte deler av systemet. Siden metallrørledninger ikke er for holdbare, er denne muligheten veldig populær.

Det skal bemerkes at det finnes en annen type koblinger - klokkeformet, som brukes i ikke-trykkslanger, for eksempel i kloaksystemer. Forbindelsen gjøres da ved hjelp av gummitetninger.

konklusjon

Som vi har funnet ut, er det til og med de samme rørledninger av flere typer. Derfor bør deres valg bli nærmet seg svært nøye. Høy kvalitet og riktig utvalgte deler vil øke rørledningens levetid.

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
