Rørlegging: metoder og materialer for motorveier og lokal

Hvilke metoder legges rør til vannforsyning? Hvordan installeres polypropylenrør på varmtvannsforsyningen til hytta? Hvordan er de viktigste vannrørledninger under opptatt motorveier og bygningsstiftelser? I artikkelen vil vi forsøke å fortelle leseren med noen aspekter av ytelsen til disse verkene.

Privat hus

La oss starte med informasjon som har praktisk verdi for eiere av hytter. Hva er installert vannforsyning og hvordan det passer inn i bakken?

materiale

Vanligvis blir det bare kaldt vann i hytta. Varmtvann og oppvarming er organisert på egenhånd; gass, elektrisitet, ved, kull, pellets (presset pellets fra sagflis), etc. kan brukes som varmekilder.

I dette tilfellet, den mest effektive bruken av polyetylenrør.

Hvorfor?

• Polyetylen er ekstremt slitesterkt. Rørets levetid er estimert i minst 50 år.
• Det er motstandsdyktig mot korrosjon (som alle andre polymerer).

I tillegg er polyetylen ekstremt motstandsdyktig mot aggressive medier. Det er fra denne plasten, sammen med glass, at retter er laget som inneholder konsentrerte syrer og alkalier.

• Polyetylen - dielektrisk. I så fall kan du ikke være redd for strakte strømmer og forekomsten av elektrokjemiske prosesser som ødelegger ventiler.
• Overflaten er ikke overgrodd med kalkavsetninger., som skiller materialet fra alle stålrør.

• Til fordel for polyetylenrør sier prisen.: Ved samme gjennomstrømning er den 1,5-2 ganger lavere enn for ikke-galvanisert stål.
• Endelig beholder polyetylen sin elastisitet ved lave temperaturer.. I praksis betyr dette at selv når vannet fryser, vil røret ikke bli ødelagt av ispresset: skallet vil bare strekke litt, og når det avrimes, kommer det tilbake til sine opprinnelige dimensjoner.

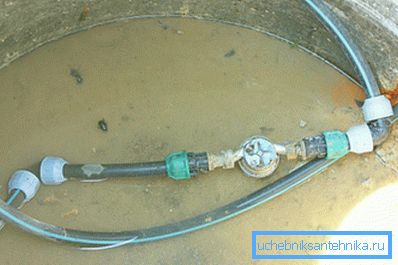

Inngangen fra vannmålerenheten i brønnen legges med et rør i ett stykke: med en diameter på opptil 180 mm leveres det i spoler og spoler. Husledninger kan selvfølgelig gjøres med andre materialer; som en adapter montert komprimering montering.

Og hva bedre å bruke i tilfelle når varmt vann og oppvarming er gitt ved å koble til varmestrømmen?

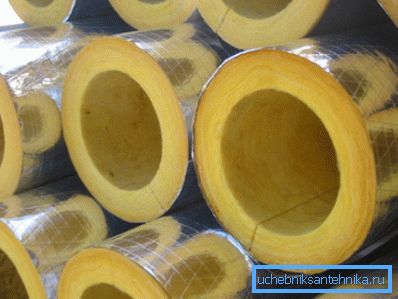

• Når overhead legging inngang tradisjonelt brukt stålrør. Tilkoblinger er montert ved sveising eller på tråder; Termisk isolasjon er laget av glassull med glassfiber eller galvanisert jernkappe.

• Når underjordisk installasjon er å foretrekke å bruke forsterkede polypropylenrør. Det er forsterket - fordi de har større strekkfasthet og har lavere forlengelse når de blir oppvarmet. For å koble til rette lengder brukes lavtemperatur socket sveising; Aluminiumforsterkning krever pre-stripping i sveiseområdet.

Nuance: Hvis polyetylenrøret kan bøyes med en radius på minst fem diametre ved legging, blir svingene til polypropylenbøsningene kun laget av beslag.

Legge i bakken

På hvilken dybde legger de vannrør når de legger inn i bakken?

For å svare på dette spørsmålet, vendes vi til regulatoriske dokumenter.

1. I henhold til SNiP 2.04.02-84 skal dybden av legging av vannrør, som teller til nedre overflate, være minst en halv meter mer enn den maksimale dybden av penetrasjon i jorden med null temperatur (frysedybde).
2. Koden til fellesforetaksreglene 40-102-2000 gjør et tillegg: Dette dybde kan reduseres ved å bruke ikke-hygroskopisk termisk isolasjon.

For leserens bekvemmelighet presenterer vi verdiene av dybden av frysing for noen regioner i post-sovjetiske rom.

Hvorfor legges vannrør på store dybder? Alt er tydelig: i fravær av vannpumping ved omgivelsestemperaturer under null, vil de bare fryse. Samtidig løser det dype legget problemet med rørdeformasjon når den beveger seg langs overflaten av et motorkjøretøy.

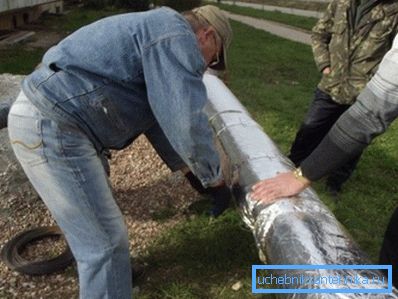

Merk: Isolering av vannforsyningen garanterer ikke beskyttelse mot frysing. Det gjør bare frysing langsommere. Radikalt løses problemet med avriming ved legging av rør på grunnvann, kun ved hjelp av en varmekabel som er lagt i en felles varmeisolerende jakke med dem.

hovedvei

Hvordan legges vannstrømmen til?

materialer

Inntil nylig, da legging av intracity vannforsyningssystemer massivt brukt:

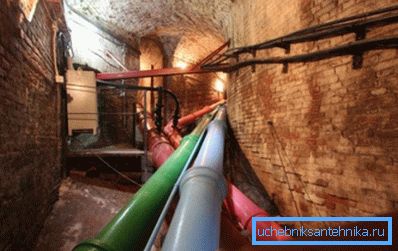

1. Pig-jern rør med flared ledd med en cabol (bitumen-impregnert organisk fiber) og bly smelte. Støpejernets korrosjonsbestandighet tillater mange asfalterte alder og flere baklinjer å forbli i rekkene nå. Hovedproblemet i materialet er dets skjøthet: Jordbevegelse fører til ulykker.

1. Svart stål Dens bruk er en av de sindssykdommer som er forbundet med forsøk på å spare penger; Levetiden til stålvannsforsyningssystemet før den første ulykken, generert av korrosjonen, var ikke mer enn 10-15 år.

I tillegg: På grunn av rust og kalkavsetninger ble rørets lumen redusert til 25-40 prosent av originalen. Gjett hvordan det påvirket presset av vannet?

Heldigvis står fremgangen ikke stille, og nå har mer nysgjerrige løsninger spredt seg.

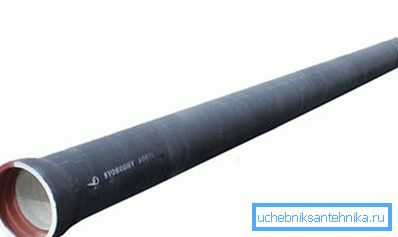

1. Rør fra VChSHG (nodulært støpejern med nodulært grafitt) har korrosjonsbestandighet av støpejern og duktiliteten i lavkarbonstål. Strammingen av stikkontakter er sikret med gummi o-ringer.


2. Polyvinylklorid trykkrør er koblet til stikkontakter og rørkoblinger med samme gummi O-ringer eller klebende ledd.

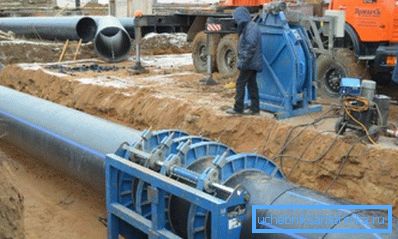

3. Til slutt blir polyetylen-hovedrørene forbundet med lavtemperaturstøt sveising: Endene av tilstøtende rør smeltes med en elektrisk varmeapparat og presses mot hverandre. Justering og klemming med stor trunkdiameter utføres ved hjelp av mekaniske eller (med tverrsnitt på mer enn 250 mm) hydrauliske enheter.

Legge i bakken

Hvis olje- og gassrørledninger og varmeledninger kan legges over bakkenivå og direkte på overflaten, blir vannet, som beskrevet ovenfor, begravet i bakken.

Den tradisjonelle styling ordningen er klar og kjent:

1. En grøft graver langs fremtidens motorvei;

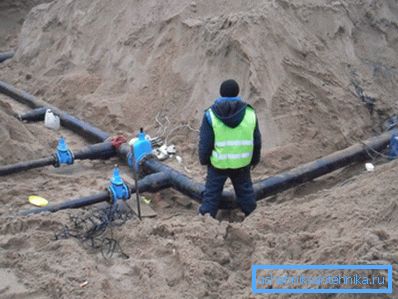

1. Rørledningen piskes eller kobles på andre måter, legges i en grøft på en sandpute og dekket med jord.

Under veier med stor trafikk, blir rør ofte plassert i en armert betongrute som ikke tillater dem å bli skadet når overflaten er under betydelig belastning.

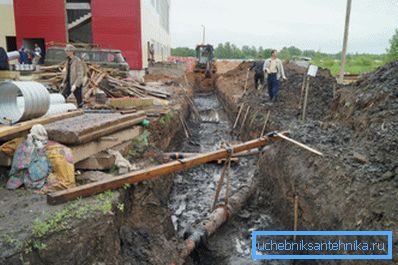

Det er klart at dette ikke er den mest praktiske måten: En stor mengde jordarbeid og behovet for å begrense trafikken vil neppe snakke med arbeideren og borgerne.

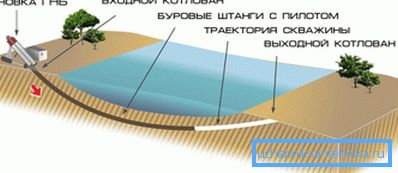

I 1971 begynte en ny epoke i byggingen av urbane underjordiske rørledninger: Martin Cherrington (USA) var den første som testet leggingen av rørledninger ved hjelp av HDD-metoden (horisontal retningsboring). Essensen av metoden er tydelig fra sitt navn: Røret passer ikke inn i grøften, men passeres under overflaten uten å forstyrre de øvre lagene i jorda.

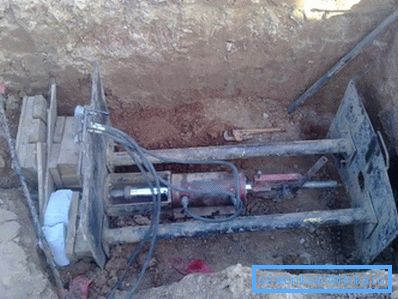

Foreløpig trenchless pipe laying praktiseres på flere måter:

SNiP 3.05.04-85

Hvordan veiles du når du bygger ditt eget VVS? Grunnleggende instruksjoner for konstruksjon og rørledning finnes i SNiP 3.05.04-85 Eksterne nettverk og vannforsyning og avløpsanlegg. Vi gir noen krav til dette dokumentet.

Så hvordan skal rørledningen legges i henhold til SNiP?

• For sokkelforbindelser med gummitetninger, bør rotasjonsvinkelen ved hver ledd ikke overstige 2 grader for diametre opp til 600 mm og 1 grad for diametere fra 600 mm.
• Avvik fra rørets designakse skal ikke overstige 100 mm.
• Gummi tetninger på stikkontakter kan ikke brukes primorozhennymi.

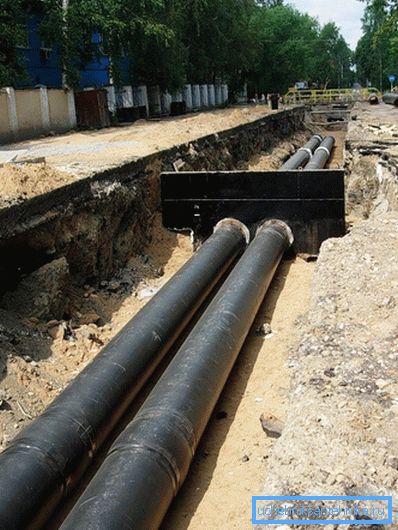

• Stål og armert betong rørledninger er beskyttet mot korrosjon.


• Sveising mellom hverandre polymerrør (spesielt HDPE og LDPE) er ikke tillatt.
• Sveising av stålrør kan utføres ved en temperatur ikke lavere enn -50 grader, polyetylen - ikke lavere enn -10 grader.

konklusjon

Vi håper at vi kunne tilfredsstille leserens nysgjerrighet når det gjelder metoder for legging av vannrør og materialene som brukes til dette formålet. Som vanlig, kan du finne mer informasjon i videoen i denne artikkelen. Lykke til!
