Rørtilkoblinger: rørledninger og stålkonstruksjoner

Hvilke metoder kan brukes til å koble rør i trykk- og tyngdekraftrørledninger? Hva sikrer tetthet av tilkoblingen? Hvilke feste kan en rack eller forkromt klærhylle monteres på? La oss prøve å finne svar på disse spørsmålene.

klassifisering

La oss begynne med klassifiseringen.

Tilkoblinger kan være:

• Hermetisk og ikke-hermetisk. Det er åpenbart at de tidligere blir brukt i alle rørledninger uten unntak, sistnevnte - i samlingen av ulike metallstrukturer.
• Forseglede tilkoblinger er i sin tur delt inn i trykk og trykkløs. Overordnet omfang av det andre - et utvalg av kloakksystemer: innenlands, industrielt og stormvann.

Forresten: kloakk kan også presses. Hvis det er nødvendig å transportere utløpet oppover bakken, tar fekal (dreneringspumpen) over denne funksjonen.

• I tillegg kan forbindelsen være sammenleggbar og ikke sammenleggbar.

La oss gå til bestemte løsninger.

Forseglede forbindelser

sveising

Den tradisjonelle måten å forbinde stål og i de senere årene er plastrør ikke separerbare. Den eneste måten å demontere en rørledningsseksjon er å kutte den. Hvor nøyaktig sveisingen utføres, avhenger av at materialet sveises.

stål

Stålrørledninger sveises med gass- og lysbuesveising.

1. I det første tilfellet smelter flammen av en acetylen lommelykt rørets tilstøtende kanter, hvorpå sveisetråden innført i brenneren forener dem med smeltedråper.

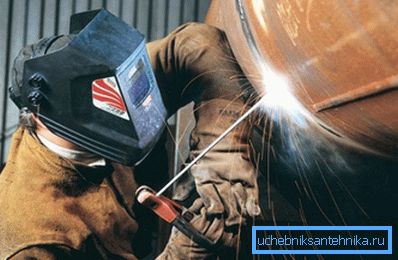

1. I det andre smelter den elektriske lysbue av sveiselektroden, hvor metallet danner sømmen. Det dielektriske belegg av elektroden skaper et slaggelag som beskytter stålsmelten fra kontakt med atmosfærisk oksygen og følgelig fra fullstendig forbrenning av karbon i den.

Forresten: ikke bare stål er sveiset med lysbuesveising, men også støpejern. Når man installerer rørledninger fra den, brukes det imidlertid ikke sveising, men kutterør med en lysbue ved høye strømmer praktiseres.

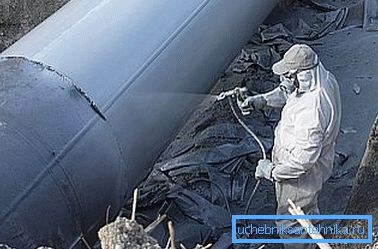

Hovedproblemet med sveisede stålrørledd er deres sårbarhet mot korrosjon. Selv om sink eller et annet anticorrosjonsbeskyttelseslag først er tilstede på røroverflaten, brenner det ut under sveiseprosessen. Problemet løses ved å beskytte sømområdet med sprayede polymerer, påføring av lakkmaterialer eller belegg med bitumen.

polyethylen

Vurder hvordan du kobler plastrør. Rørforbindelser gjøres ende-til-ende, med foreløpig smelting av endene på et lavtemperaturvarmeelement (speil), oppvarmet til 200 - 220 grader.

Listen over grunnleggende teknologiske operasjoner er som følger:

1. Rørene står strengt vinkelrett på lengdeaksen.
2. Endene er rengjort av chips og smuss.
3. De tilkoblede elementene i rørledningen er sentrert.
4. Deretter presses endene med en kraft på ca. 1,5 kgf / cm2 mot varmeelementet utstyrt med et anti-klebende belegg.
5. Etter smelting fjernes speilet fra fremtidig sveise, mens rørene presses mot hverandre for tidspunktet for nedbør og avkjøling av polyetylensmelten.

Oppvarming og kjølingstid er relatert til tykkelsen på rørledningens vegger.

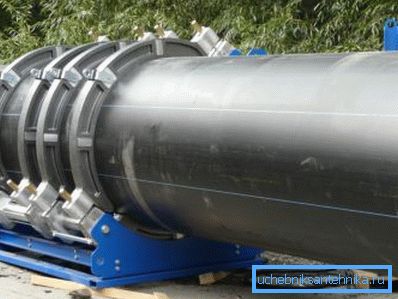

Siden det er vanskelig å justere rør med betydelig veggtykkelse, er det vanskelig å manuell sentrering og pressing med nødvendig innsats, for å si det mildt, mekaniske enheter brukes til dette formålet, og hydrauliske enheter med en diameter på 250 mm.

polypropylen

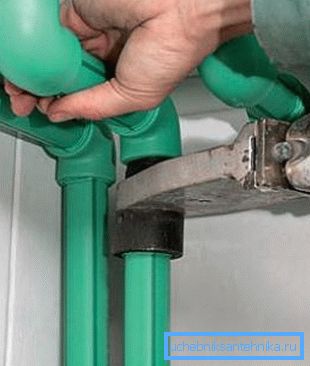

Til forskjell fra polyetylenrør er ikke polypropylenrør koblet ende-til-ende, men ved hjelp av fatninger. Lavtemperatur loddejern smelter de tilstøtende overflatene av røret og montering; Prisen på slike enheter starter fra 800 til 1000 rubler. Oppvarmingstiden er ikke bundet til veggtykkelsen, men til diameteren:

Når du monterer en polypropylenrørledning med egne hender, er det nyttig å kjenne noen få finesser.

• Temperaturen til varmeelementet i dette tilfellet er høyere enn for polyetylen, og er 240-260C.
• Monteringen sitter på røret med en strengt fremad bevegelse, uten rotasjon. Ellers er det fare for å motta en bølge på overflatene som sveises, hvilket vil svekke forbindelsen kraftig.
• Rørene forsterket med aluminiumsfolie rengjøres forsiktig fra det i sveiseområdet. Elektrokjemisk dekomponering av aluminium ubeskyttet med et lag av polymer kan føre til separering av rørledningen.

lodding

Loddingsrør praktiseres ved montering av kobberrørledninger til forskjellige formål.

Loddeteknologien i korthet er som følger:

1. På en av rørene som skal festes, dannes en sokkel ved å rulle.
2. Enden av den tilstøtende delen (rør eller montering) settes inn i den.

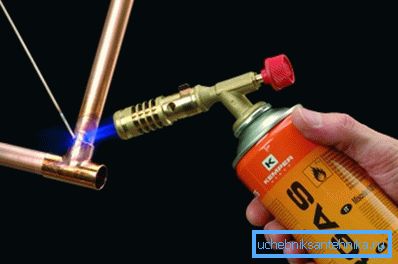

3. Sammenføyningsflatene blir oppvarmet i en brenners flamme, og ved hjelp av fluss blir de rengjort fra oksidfilmen.
4. Deretter innføres en loddestang i brennerflammen. På grunn av kapillær effekten fyller smelten hele hulrommet mellom stikkontakten og røret. Ved herding gjør den forbindelsen helt lufttett.

tråd

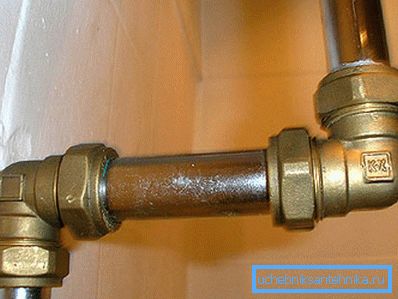

Gjengede forbindelser er en annen måte å koble til rør av liten diameter (opp til 50 - 65 mm). Hva en gjenget montering ser ut, tror jeg, det er ikke nødvendig å forklare for alle som bodde i en sovjetisk bygget leilighet. Materialer for dem er ganske tradisjonelle: støpejern, messing og, sjelden, stål.

Forseglingen av skjøten sikres ved vikling med linfiber (ofte med maling eller tetningsmasse), polymertråder eller, når det gjelder gassledninger, FUM-tape.

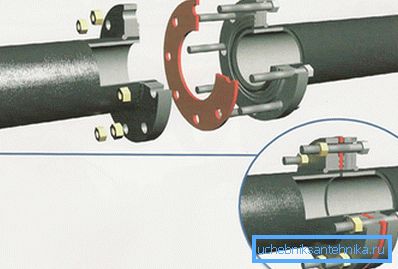

flenser

Åpenbart er bruken av tråder når du installerer et rør med stor diameter problematisk. I dette tilfellet brukes en enda forholdsvis rask frakoblingstilkobling for rør - flenset. Flenser boltet; tettheten er tilveiebrakt av en pakning mellom dem - gummi, silikon eller laget av spesiell varmebestandig gummi med en stor mengde mineralfiller - paronitt.

Bell montering

I press, og oftere, brukes ikke-rørledninger ofte klokkeformet installasjon: røret settes inn i stikkontakten av et annet rør eller montering.

Problemet med tetthet kan løses på følgende måter:

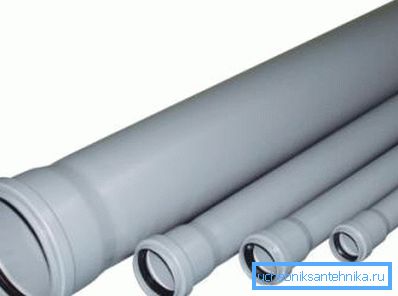

• O-ring gummitetning. Slik kobles asbestsementrør, inkludert trykkrør; alle typer plast avløpsvann; moderne støpejerns rørledninger og trykkrør laget av polyvinylklorid.

• lim. På denne måten, sammen med ringtetninger, blir trykkvektene forseglet.

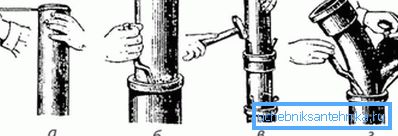

• stempling. Den organiske fiberen (cabol) gjennomvåt i bitumen eller olje er komprimert i stikkontakten og forseglet med sementmørtel. Denne metoden for forsegling ble brukt for støpejerns kloakk gjennom hele det 20. århundre.

• Fyller klokken med smeltet svovel eller bly. Svovel ble brukt til kloakk, bly - for jernrørledninger.

fitting

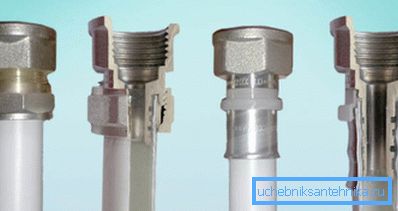

For stål (inkludert rustfritt), brukes kobber, polyetylen og metall-plast, sammen med andre beslag.

En liste over hva en rørkontakt kan se ut i hvert tilfelle er materialet for en egen stor artikkel; Vi nevner bare de viktigste designløsninger.

1. Komprimeringsfitting komprimerer røret med en ringformet forsegling laget av gummi eller silikon ved tilspenning av muttermutteren med en konisk indre seksjon.

Men: For myke kobber- og metall-plastrør brukes en annen skjema. Monteringen plassert i røret krympes med veggene ved hjelp av en splittring.

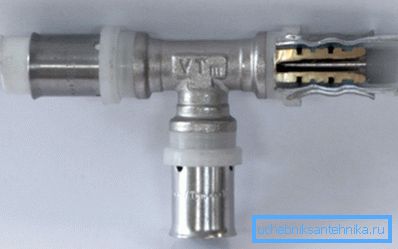

1. Pressemidlet bruker tanger for rørkrymping på foreningen, som er fastklemmet med en rustfri stålhylse.

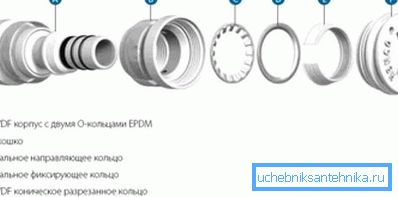

1. Trykkpasset er den mest praktiske metallrørkontakten som skal brukes. Installasjonsinstruksjonene er latterlig enkle: du trenger bare å skyve enden av røret inn i den med litt innsats. Tightness vil gi en ringformet tetning; Omvendt bevegelse forhindrer ringfjæren med føttene å fikse røret.

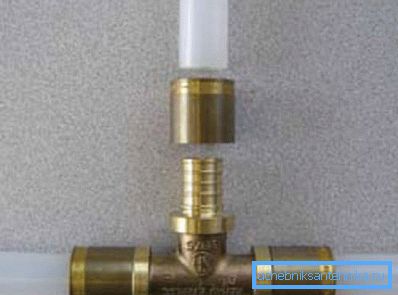

1. Monteringsstativ for tverrbundet polyetylen. Disse er de vanlige polymer- eller messingarmaturene med en innføyningsbar hylse. Tverrbundet polyetylen har et mekanisk minne, og etter endring av diameteren i løpet av noen få minutter, går den tilbake til sin opprinnelige størrelse, komprimerer beslaget. hylsen forhindrer bare frigjøring når det er røff.

Unsealed forbindelser

Koblingselementene som brukes til ujevne ledd for rørkonstruksjoner, kan deles inn i to kategorier.

1. I det første innsatte røret er det festet med en eller flere skruer. En ganske liten mengde kraft er nødvendig for fiksering; Strømmen til forbindelsen er imidlertid også liten.

1. Den andre er alle slags klemmer. For det meste består de av to eller flere stykker som er boltet sammen, krympe et sirkulært eller formet rør.

Utseendet, størrelsen og formen på forbindelseselementene kan selvsagt være svært variert.

konklusjon

Selvfølgelig hevder ikke materialet vårt å dekke alle mulige løsninger. Noe er sannsynligvis igjen bak kulissene.

For mer informasjon om hvordan en rørforbindelse kan se ut, kan leseren lære mer ved å se videoen i denne artikkelen. Lykke til!
