Ruller for profilrør

24-08-2018
Rørene

Det eneste verktøyet som kan forandre formen på et formet rør er rullene. Og siden bøyde metallprodukter brukes ofte i konstruksjon, er dette verktøyet helt enkelt uunnværlig. Ruller for et profilrør er av forskjellige typer, inkludert de kan fremstilles uavhengig.

Typer ruller

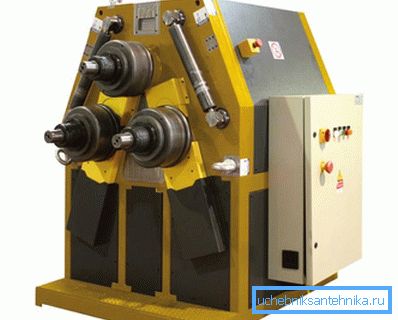

Typer T Varianter

Strukturelt kan dette verktøyet for dannelse av bueformede formede rør oppdeles i typer, i henhold til kilden til påført kraft.

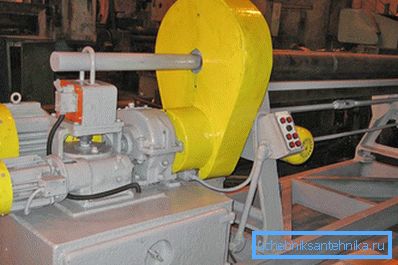

elektrisk

Elektriske ruller er mest produktive, de er preget av det største antall bøyde produkter produsert per tidsenhet i forhold til andre typer. Produktiviteten øker på grunn av tilstedeværelsen av en fungerende elektrisk motor, hvorved dannelsen av en ny rørform finner sted ganske raskt.

De viktigste strukturelle elementene i elektrisk rørbender:

  • grunnlaget som er en metall seng;
  • fra 3 til 5 ruller, som roterer ved hjelp av en elektrisk motor;
  • kraftverk i form av en elektrisk motor;
  • deformerende klemmer.

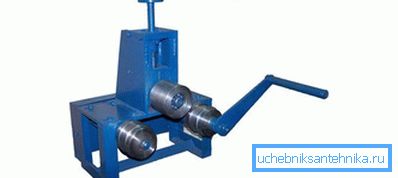

Manuell rørbender

Manuelle ruller for å bøye profilrøret betraktes som praktisk bærbart verktøy. På grunn av deres relativt små størrelse og fravær av en elektrisk stasjon, er de installert på et passende sted, selv hvor arbeidsplassen er begrenset. Utformingen av håndrullene for å bøye profilrøret ligner den elektriske, med den eneste forskjellen at de ikke har en elektrisk kjøring, og matrullene er sammenkoplet ved overføring til en kjede, som ved hjelp av klemmer deformerer røret.

Håndholdt

Manuelle rørbøyere er preget av designfeil. Til tross for at slike ruller er veldig praktiske å utføre en liten mengde arbeid, må de bruke betydelig fysisk styrke. Det er ikke så lett å bøye et metallrør med en overførende kraft på klemmer og kjedeoverføring til en person. Hvis arbeideren ikke er en tilstrekkelig fysisk utviklet person eller tretthet fra hyppig repetisjon av operasjoner, har akkumulert, vil et slikt instrument i produksjonen være uproduktivt. Derfor er et slikt håndverktøy kun egnet ved fremstilling av små bunker av bøyde produkter.

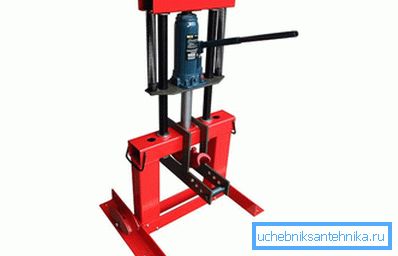

Hydraulisk drevet

Hydrauliske ruller anses å være den kraftigste teknikken i sammenligning med de ovenfor beskrevne bøyningsverktøyanalogene. En hydraulisk trykk i kombinasjon med en klemme overfører en så kraftig kraft til profilrøret at den bøyer som et rør. En slik enhet kan med rette bli kalt en "super tungvekt". Bøyekraften i et bestemt tilfelle er bygd opp av det hydrauliske komplekset, som lett vedlikeholdes og styres. Hvis det, i tillegg til det eksisterende utstyret, å tilføye en elektrisk motor som virker på matrullene, øker enhetens effektivitet betydelig, ytelse og kapasitetsegenskaper blir kombinert.

Tips! En slik enhet kan forbedres enda mer. Hvis fôrtrommelen er erstattet med en profilert aksel, vil det på en gang være mulig å bøye flere profilerte rør på en gang. På grunn av egenskapene til hydraulisk trykk og elektrisk stasjon, er en slik maskin i stand til å behandle et hvilket som helst antall produkter.

Dessverre veier hydrauliske ruller mye. Denne ulempen er manifestert i det faktum at hvis du installerer det et sted, vil dette stedet forbli for enheten som arbeidstaker i lang tid - det vil være svært vanskelig å flytte det fra sitt sted. For å forstå verktøyets enhet og, i prinsippet, deformasjonen av profilrøret, kan du se de nedenstående tegningene av valsene med dimensjonene som er påført.

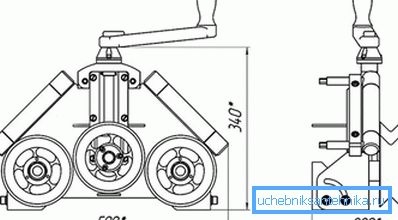

Rulle tegning

Rulleprinsens prinsipp

For å bøye profilrøret på rullene trenger ingen spesiell kunnskap og ferdigheter. En ansatt må bare utføre noen få operasjoner:

  • Røret faller på to matruller.
  • Med en viss kraft blir røret presset mot en bøyerulle å velge mellom.
  • Girkassen er aktivert.

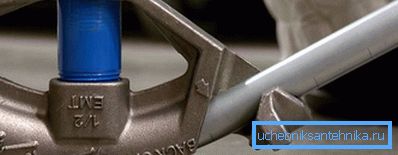

Arbeid bender

Som et resultat av passasjen av det profilerte rør gjennom arbeidsområdet, er det bøyd i en planlagt vinkel. Ved utilstrekkelig grad av deformasjon, går arbeidsstykket igjen gjennom verktøyets arbeidselementer, i dette tilfellet er det nødvendig å styre klemmekraften.

Lag hjemmelagde ruller

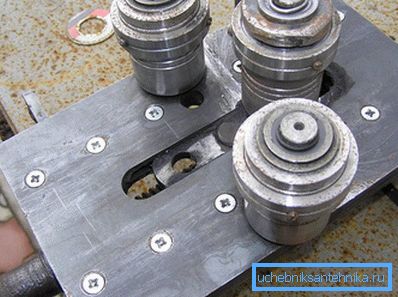

Hjemmelaget ruller

I dag finnes selvlagde ruller for et profilrør ofte i hverdagen. For en seng brukes den brede kanalen. Bøyemekanismen kan gjøres fra den U-formede konstruksjonen ved hjelp av en hydraulisk kontakt eller ved sveising med en skiftenøkkelplattform.

  • Hvis du bruker en stikkontakt, bør den være plassert under sengen, og strømmen til å haste fra oven til matrullene.
  • I et annet tilfelle er røret bøyd med en gjenget klemme. Studen er skrudd inn i mutteren, og hælen er sveiset til slutten av ønsket form.

Ved tilførsel av rør kan du bruke en vanlig sykkelkjede. Stjerner er sveiset på stasjonen og drevne aksler og kjedet er spentret. Håndtaket er festet til drivakselen.

Tips! Når det gjelder hardhet, må matrullene overskride profilrøret, slik at de er herdet.

video

Vi foreslår at du ser på den hjemmelagde rørbenderen:
