Sandwich pipe - hva er dette elementet og de grunnleggende

20-05-2018

Rørene

I dag brukes høytydende oppvarmingsutstyr oftest i boliger, for uavbrutt drift som det er nødvendig å bygge et effektivt system for fjerning av avfallsforbrenningsprodukter. Hvis tidligere skorstene ble laget hovedsakelig av murstein, er dette alternativet i dag brukt mindre og mindre på grunn av den høye kostnaden og arbeidskraften i byggingen. Det beste alternativet i dag er sandwichrøret - med egne hender kan du raskt lage en pålitelig skorstein.

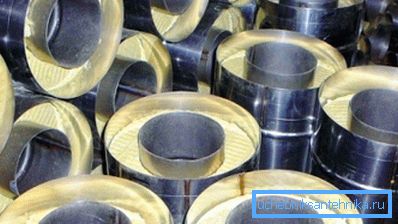

På bildet: Elementer med en innvendig diameter på 115-120 mm brukes oftest i privat bygning.

Hvilke faktorer bør vurderes når du velger et bestemt designalternativ

Til tross for den tilsynelatende enkelheten, varierer sandwichelementene i en rekke egenskaper og materialer som brukes, så dette kapittelet kan brukes som en slags instruksjon, spesielt hvis du kjøper allerede ferdige produkter.

Innerrørets diameter	Det er en veldig viktig indikator, da skorsteinens trekk direkte avhenger av det. Diameteren er beregnet på grunnlag av kjelenes kraft og dens type (som det er kjent i alternativene for brenselbrensel, er antall forbrenningsprodukter mye høyere enn for gass og andre). Følgelig, jo større størrelse, jo høyere pris.
Isolasjonsmateriale	Uansett hvilket valg du velger, må det være ubrennbart. Den beste løsningen er steinull, som har høye varmeisolasjonsegenskaper og er i stand til å tåle selv effekten av åpen ild, noe som garanterer det høyeste sikkerhetsnivået
Rørfremstillingsmateriale	Mest brukte er to alternativer - vanlig og rustfritt stål. Det første materialet har lave kostnader, men det er utsatt for korrosjon, noe som reduserer levetiden til produktene, fordi forbrenningsproduktene har svært høy aggressivitet. Rostfritt stål er mye sterkere og mer holdbart, men prisen er flere ganger høyere enn vanlig stål
Rørveggtykkelse	Alt er enkelt: jo mer denne indikatoren, desto mer holdbar produktet. Du bør ikke spare på tykkelsen, da overflaten blir stadig påvirket av høy temperatur, kondensat og aggressive stoffer, og tynne rør blir ubrukelige veldig raskt.
Isolasjonstykkelse	En annen viktig faktor som påvirker varmen på den ytre overflaten, jo større lag av varmeisolator, jo lavere temperatur på ytre skallet
Materiale i ytre røret	Vanligvis brukes galvanisert stål til disse formålene - et rimelig og relativt slitesterkt materiale. Du kan bruke valget av rustfritt stål, det ser mye bedre ut, men kostnaden er veldig forskjellig

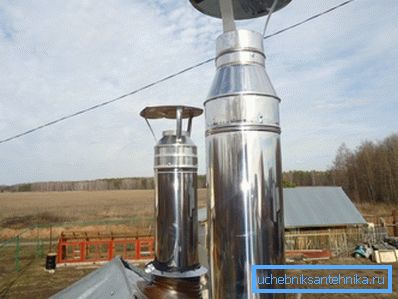

Ofte brukes et alternativ i hvilke rør med rustfritt stål ytre belegg brukes fra innsiden, og galvanisert innvendig, dette gjør det mulig å forbedre utseendet på gateseksjonen av røret og lagre på elementer som ikke er synlige

Funksjoner for produksjon og installasjon av produkter

Et stort antall produkter for skorstene finnes på markedet, men kostnadene er høye nok, og slike kostnader er ikke alltid berettiget, spesielt hvis systemet blir laget på en dacha hvor besparelser er viktige. Vi vil vurdere hvordan du lager et sandwichrør med egne hender og utfører riktig installasjon av systemet.

Hvordan utføre selvmontering av skorsteinelementer

For å forstå prosessen, bør du vurdere å lage et sandwichrør med egne hender i form av trinnvise instruksjoner:

Til å begynne med er det kjøpt et rør for det indre hulrommet, hvis diameter beregnes ut fra kraft og type utstyr. Størrelsen er som regel 100-120 mm, og for de kraftigste utstyrsalternativene - 150-180 mm. Større diametre brukes i industrielle anlegg, så det gir ingen mening å vurdere dem.

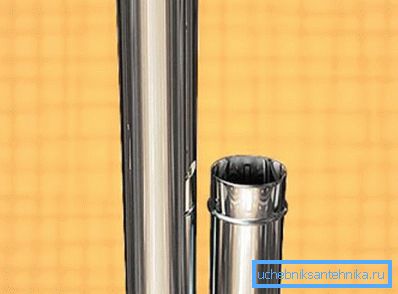

Det er best å kjøpe et rør med ferdige festeelementer, dette vil i stor grad forenkle forsamlingen og øke påliteligheten av designet

Deretter trenger du stein eller basaltull for å isolere det indre elementet, tykkelsen kan være annerledes, men det er viktig å huske at jo større lag, jo sikrere konstruksjonen vil bli, og jo mindre den ytre delen av elementet vil varme opp. (Se også artikkelen Røret til ovnen: funksjoner.)
Ytre saken bør velges under hensyntagen til det indre røret og isolasjonslaget, den resulterende konstruksjonen skal gi et tett arrangement av isolatoren. Lavprisgalvanisert stål brukes mest, du kan lage rørene selv, eller du kan kjøpe dem i ferdig form.

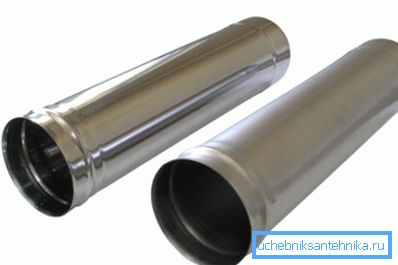

Det rustfrie stålet er forskjellig fra galvanisering ved at overflaten glitter, i tillegg til utseendet, endres nesten ikke i løpet av årene.

Husk! Hvis et stålrør brukes, må det være tykkvegget, for rustfritt stålprodukter, kan dette tallet være mindre, siden dette materialet er mye bedre motstandsdyktig mot høy temperatur og kondensat.

Samlingen er veldig enkel: Et stykke av det indre røret er tatt, som er forsiktig innpakket med steinull. Arbeidet gjøres gradvis: delen som er innpakket i isolasjon, settes inn i ytre rørdel etter seksjon. Det er viktig å montere elementene med høyest mulig tetning av varmeisolatoren.

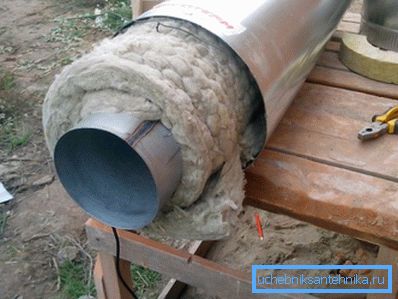

Løs passform av isolasjon reduserer produktets isolerende egenskaper betydelig

Tips! Fokuset bør være på leddene til de indre rørene, stikkene skal være ryddige og nivået, noen ganger for å øke styrken, er det fornuftig å i tillegg styrke forbindelsen med klemmer.

Som du ser, er å lage sandwichrør en ganske enkel prosess, det er viktig at alle elementene passer veldig nøyaktig sammen slik at røyk og kondensat ikke trenger inn fra skorsteinen til isolasjon eller til og med utenfor.

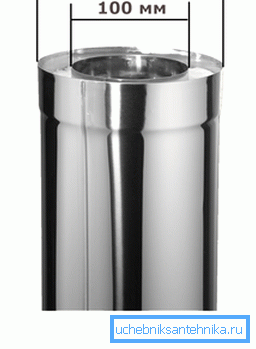

For varmtvannsberedere og små kjeler, er rør med en innerdiameter på 100 mm og isolasjonstykkelsen på 2 cm perfekt

Systeminstallasjon

Dette stadiet er også av stor betydning, fordi feil installasjon av sandwichrøret fører til at røyk og kondensat trer inn i rommet og reduserer konstruksjonens levetid betydelig. I motsetning til rør for ventilasjon, stilles mye høyere krav til skorsteiner, og eventuelle brudd kan føre til et forbud mot driften av systemet av tekniske og brannstyrende myndigheter.

Samlingen utføres i følgende rekkefølge:

Installasjon er fra bunnen av, fra kjelen. Det anbefales ikke å isolere rørdelen i nærheten av kjelen. Dessuten bør denne delen være flyttbar, da den brenner ut raskere enn andre, og den må byttes mye tidligere enn alle de andre.
Som du vet, blir det oppsamlet kondensat inne i røret, og for å fjerne det ved sving av røret, kan du sette en tee på hvilken du skal feste en trakt med trykk til bunnen. Det vil samle kondensat, og du kan fjerne det enkelt og enkelt, noe som har en positiv effekt på holdbarheten til hele systemet.

Det er viktig å ha en kondensatfjerningsenhet.

Innvendige elementer er monterte kontakter, dette eliminerer kondensatets lekkasje. Hvert etterfølgende rør settes inn i den forrige, takket være hvilken væsken strømmer nedover i et spesialdesignet vannkammer, hvorfra kaustisk kondensat fjernes.
For å sikre den beste påliteligheten av leddene, behandles alle kompisene i tillegg med tetningsmasse. Videre må du bruke en varmebestandig versjon som tåler temperaturer opptil 1500 grader, oftest har sammensetningen en rød eller svart farge, og på pakken er det angitt et temperatur maksimalt hvor sammensetningen kan brukes.

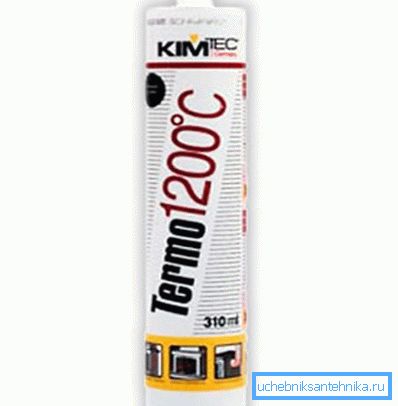

Sammensetning for forsegling må tåle selv de høyeste temperaturene.

Eksterne rør, tvert imot, settes på hverandre og festes med skruer eller nagler..
Hvis rør skal festes til sandwichpaneler eller andre metallplater, er det best å bruke spesielle klemmer for å justere avstanden fra veggen.

konklusjon

Bruken av sandwichrør gjør at du raskt kan lage et kvalitetssystem av eksosforbrenningsprodukter uten at det er en kombinasjon av brenneren og belastningen på bygningskonstruksjonen. Videoen i denne artikkelen vil bidra til å forstå noen av nyansene enda bedre.
