Slik installerer du rør på badet: teknologi fungerer

Hvis vi snakker om fleretasjes boligbygg, inkluderer leggingen av rør på badet praktisk talt alle VVS-armaturene i leiligheten - bare kjøkkenet er igjen, men vannforsyningen og kloakk er også fjernet fra badet. Kanskje du har et eget bad, men dette endrer ikke noe, med mindre du må gjøre ytterligere åpninger i partisjonen, så vi tar den felles sanitetsblokken i sin standardform som grunnlag.

Kabling kan gjøres i to versjoner - inne i veggen og på toppen av det, som vi nå skal vurdere og vise deg videoen i denne artikkelen.

VVS-rørleggerarbeid

Merk. I spørsmålet om hvordan man holder rør på badet, vil vi fokusere på moderne teknologi og velge polyvinylklorid (PVC) for kloakk og polypropylen (PP eller PPR) for vannforsyning. Selvfølgelig er det fortsatt metall og metall-plast, men i dag brukes disse materialene svært sjelden.

materialer

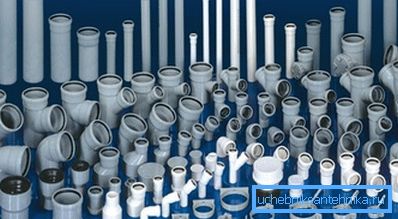

• For distribusjon av kloakkrør trenger vi PVC-rør med en diameter på 100 mm og 50 mm., I tillegg brukes i noen situasjoner en 32 mm seksjon for vaskemaskin og / eller oppvaskmaskin. Forskjellige fittings brukes til å forbinde slike rør: koblinger, vinkler, tees og PVC-reduksjoner, og i tillegg kan reduksjonen være gummi, for eksempel å skifte fra en 50 mm bjelle til en diameter på 32 mm. For å bli med et unikt tverrsnitt, brukes gummitetninger som leveres med rørene.

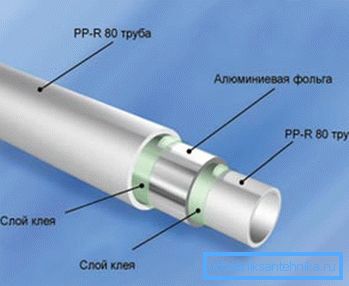

• Polypropylenrør for vannforsyning kan ha en diameter på 16 til 125 mm, men i denne situasjonen er vi bare interessert i 20 mm prøver, og selv om stigerøret i leiligheten har 32 mm, må en overgangsreduksjon skrues på den med en utgang på 20 mm. Men i tillegg til PPR-delen kan veggene variere, og det er noen betegnelser her, disse er RN10, RN16, RN20 og RN25, men i dette tilfellet er vi interessert i RN16 (vegg uten forsterkning) og RN20 (forsterket med aluminiumsfolie midt på veggen). RN16 har for tynne vegger, og RN25 er forsterket øverst og for lodding trenger du en rystelse for å fjerne folien, foruten prisen på et slikt rør er ganske stort og det brukes mest for sentralisert oppvarming.

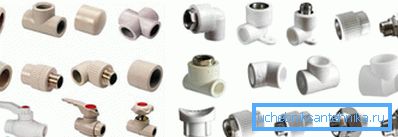

• For PPR docking brukes også fittings av ensartet materiale - disse er koblinger, vinkler (32?, 45?, 90?), Tees, reduksjoner, bypasser og gjengede rørfittings for å bytte til metall. Gitt det faktum at polypropylenets levetid er mye høyere enn metallets, anbefaler instruksjonen at bruk av stamkraner også er bedre å installere fra PP.

avløp

For å installere kloakkanlegget på badet må du begynne å distribuere fra stigerøret (stigerøret kan også byttes ut) - det er en firkantet støt der inne med toalettet (100 mm) og en ledning til resten av kretsen (50 mm).

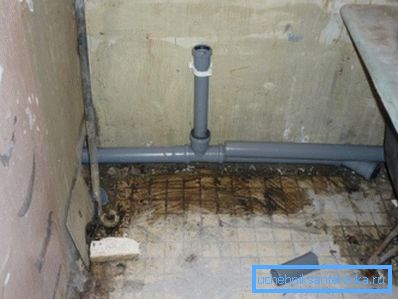

Ledningene i seg selv kan gjøres langs veggen, feste røret på beslagene, som på bildet ovenfor, men du kan også drukne det inn i veggen ved å lage grinders og en perforator for dette. Prøv å tydelig merke plasseringen av badene, slik at de innebygde teene stemmer overens med plasseringen av badekaret, vask eller vask.

Hellingen på et 50 mm rør bør ideelt sett være 3 cm per lineær meter, men om nødvendig kan den økes litt, men du bør ikke gjøre mindre. Hvis du bruker PPR med en 32 mm-seksjon for drenering fra en vaskemaskin eller oppvaskmaskin, er det ikke nødvendig å følge hellingen, da det er tvungen avløp.

Vannforsyning

Merk. Til tross for at det rørformede veikrysset på badet innebærer kaldt og varmt vann, det vil si ved bruk av PPR PN16 og PPR PN20, avviser mange rørleggere kald PN16 og alle ledninger utføres ved hjelp av PN25, spesielt hvis kretsen er dekket med gips / gips eller gips.

Vi fortsetter å se på hvordan du legger rør på badet og begynner med å installere en vannmåler som vanligvis er pakket i nærheten av en vannrett i vertikal eller horisontal stilling (spiller ingen rolle).

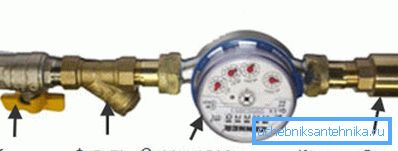

Vær oppmerksom på pakkenes rekkefølge - umiddelbart etter kranen er det et skjermfilter, så er vannmåleren selv, og etter det, sjekkventilen, bare på alle disse detaljene, er det en pil hvor du kan bestemme retningen av vannet. Hvis huset ditt er koblet til varmtvannet, må i så fall vannmålerne installere to - på kaldt og varmt vann.

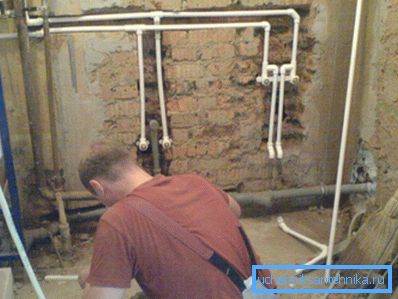

Kabling kan gjøres på veggen på toppen, eller du kan varme rørene inn i ferdige spor for å lukke dem med gips, slik at du kan spare noen få centimeter av brukbar plass, noe som er svært viktig i små leiligheter. I typiske leiligheter skjer plasseringen av badene i følgende rekkefølge: toalett, vask, badekar (dusj eller eske) og utgang til kjøkkenvask - vaskemaskinen kan være både på kjøkkenet og på badet.

Det er i denne rekkefølgen at kaldvannskoblingen er ferdig, og deretter, parallelt med kaldkretsen, leveres varmt vann, som er drevet av varmtvannsforsyning, en elektrisk kjele eller en gasskolonne (du kan kutte kaldvannsforsyningen til kjelen eller kolonnen hvor som helst, avhengig av hvor de er plassert).

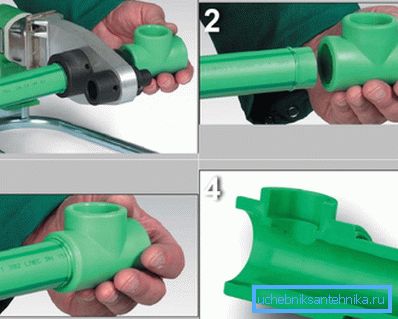

PPR-sveising utføres i tre trinn: Først blir et rør med en montering oppvarmet i dysen (for en diameter på 20 mm, holdet er 5-6 sekunder), deretter frigjøres de samtidig, sammenføyes og holdes i ytterligere 2-3 sekunder til det avkjøles. Dybden på 20 mm rørmontering i beslaget skal være 14-17 mm, derfor bør den oppvarmes til samme avstand.

konklusjon

Ikke glem at eyeliner rørene til kranen på badet med egne hender må ende i en viss avstand - sentrene til armaturene er 150 mm fra hverandre. For å gjøre det enklere å installere dem, brukes en spesiell loddingstikk, hvor disse beslagene er plassert i baren.
