Slik kobler du rør mon. med polypropylen

Ofte er det tilfeller når du gjør en rørledning, må du møte problemet med å koble rør fra forskjellige materialer. I denne artikkelen vil vi se på hvordan du kobler HDPE-røret med et polypropylenrør.

Typer av polypropylenrørtilkobling

For tilkobling av polypropylenrør med andre typer rør er det spesielle beslag med gjenger. Den ene siden av beslaget er sveiset til polypropylenrøret, og den andre siden, gjenget, er koblet til samme diameter med en tråd på det andre rør. Tråden på beslaget kan være internt eller eksternt. Det er også kombinert kopling. Vi vil vurdere dem senere.

En annen type tilkopling av et polypropylenrør er basert på en flensforbindelse. Denne typen tilkobling brukes i store rør. For å feste flensen til polypropylenrøret, er en hylse sveiset på hvilken flensen blir deretter montert. Et annet monteringsalternativ utføres av hylseflenser. Deres enhet ligner en komprimeringskobling. Flensforbindelsen er festet på kantene av røret med samme diameter og strammet med flammenøtter.

Typer av tilkoblinger for HDPE-rør

Rør PND har omtrent samme enheter for tilkobling. Den vanligste - kollettforbindelsen. For å koble rørene, brukes en kobling, der det er en kollett på den ene siden og en tråd på den andre. For å feste koblingen skrues klemmemutteren og settes på HDPE-røret. Hylsen settes inn i røret, klemmemutteren er satt på og stramt tett.

Tips! Klemmemutteren må ikke klemmes tett, ellers kan den briste eller kolletten vil knuse kanten av røret.

Etter at hylsen er koblet til den andre enden av den gjengede kragen, kan et annet rør med en tråd med samme diameter skrues på.

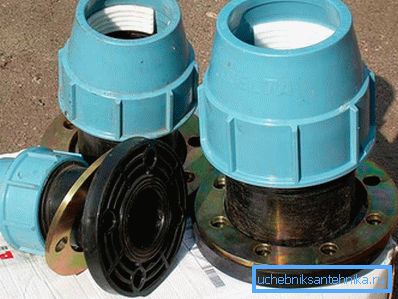

Flensforbindelsen til HDPE-røret er gjort på samme måte som forbindelsen beskrevet ovenfor. På kanten av HDPE-røret er det sveiset hylse som flensen er montert på. Og den samme enheten med en lokkflens, hvor forbindelsen er installert på rørets kanter og trykket med låsemutter.

Tilkobling av to rør

Ved hjelp av de ovenfor beskrevne enhetene for rør, kan du enkelt koble HDPE-røret med polypropylen.

• I det første tilfellet legger du til en gjenget hylse på HDPE-røret og en kombinert gjenget hylse til propylenrøret. På trådviklingen FUM-tape for å forsegle og vri dem.
• I andre tilfelle kobler du to rør med flenser. Sett gummipakningen mellom flensene for tetting og stram dem med bolter.

Kombinert kopling

Hvis det er en kollettforbindelse for PND-rør, er alt klart, da er de kombinerte koplingene (rørdeler) for polypropylenrør forskjellige. La oss ta en rask titt på dem:

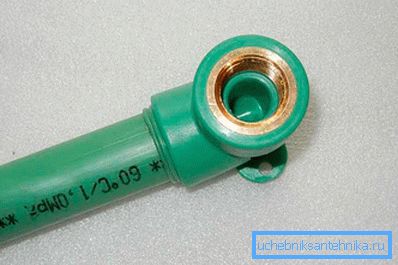

1. En kvinnelig gjenget kopling tjener til å koble rørledningen med en annen type rør eller instrumenter som har en utvendig gjenger. Den består av en polypropylen billet med en metallkobling presset innover, hvor en tråd kuttes innvendig.
2. En ekstern gjengekobling utfører de samme funksjonene som beskrevet ovenfor. Det adskiller seg bare ved at en metallhylse med en utvendig tråd presses inn i polypropylenbilletten.
3. Den nøkkelrike kvinnelige trådkoblingen består av en polypropylen-billett inn i hvilken en metallhylse presses inn, utragende metallkanter over kanten av polypropylenet. Ansikter er utformet under open-end skiftenøkkel. Inne i ansiktet er utskåret. Det er praktisk å vri en slik ermet med en nøkkel for en annen tråd. Det er også modeller av koblinger med nøkkelferdige ansikter.
4. En nøkkelferdig mannekobling er den samme som koblingen beskrevet i punkt 3, men har en ekstern tråd.
5. Splitkobling med innvendig gjenger består av to metalldeler under åpen nøkkel. Videre er en metalldel forbundet med en polypropylen-billett. Slike koblinger installeres på steder hvor det er nødvendig å koble fra rørledningen eller fjerne enhetene. Et annet navn for denne clutchen er amerikansk. Spunn den med to nøkler.
6. Avtakbar kopling med ekstern tråd er lik den forrige typen amerikansk. Den eneste forskjellen er i den eksterne tråden i stedet for den indre.
7. Koblingen med en hylsmutter består av en polypropylen-billett inn i hvilken en montering med en hylsmutter er presset. Den er installert på samme måte som en amerikansk: i stedet for den nødvendige rørledningskontakten.

Med disse kombinerte koblingene loddet til et polypropylenrør, er det enkelt å koble til HDPE-røret, som har en hylse med en lignende tråd.

Lodding PP beslag

Før de to rørene festes med beslag, må de festes til røret. Monteringsbrakett på HDPE-røret, diskutert vi ovenfor. Nå vurderer forbindelsen til et polypropylenrør med en montering.

Polypropylen rørfittings er koblet ved lodding med et spesielt loddejern. Et loddejern med dyser er installert på stativet og oppvarmet til 260^omtrentC. Rørets kant rengjøres av smuss, avfaset og avfettet sammen med innsiden av koblingen. Rør og montering på samme tid legger på de oppvarmede dysene. Etter oppvarming blir røret satt inn i beslaget jevnt uten å snu og la avkjøles. Dette fullfører loddeprosessen.

Etter å ha lest denne artikkelen kan du enkelt koble et polypropylenrør med et HDPE-rør. Her er alle mulige muligheter for riktig tilkobling. Det er entusiaster som hevder i konstruksjonsfora at disse to rørene kan loddes med en kobling ved forskjellige temperaturer. Men saken er at polypropylen og HDPE består av forskjellige materialer, de har forskjellige smeltepunkter, så denne sømmen kan briste eller smelte. Hvis du bestemmer deg for å lagre og eksperimentere, gjør du det på egen risiko og risiko.

video

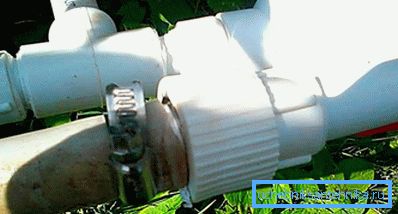

Et eksempel er hvordan du erstatter en del av et jernrør med en polypropylen. Med samme prinsipp er det mulig å koble plastrør fra forskjellige materialer:

bilde

På disse bildene kan du se hvordan du fortsatt kan koble plastrør:
