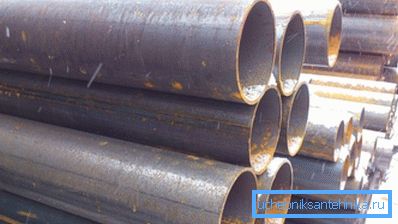

Stål elektrisk rør: parametere og bruk

Ved produksjon av metallkonstruksjoner av forskjellig art, i bilindustrien, konstruksjon, industri og til og med i produksjon av møbler, brukes stål sveisede rør i henhold til GOST 10704 91. I tillegg er slike produkter kjent for oljemenn og gassprodusenter, de brukes til vannforsyning og oppvarming - alle disse næringene er nært sammenflettet med våre hverdager, selv om vi ikke legger merke til det.

Men slike produkter kan ikke være de samme, og dette gjelder ikke bare dimensjonene, men også andre parametere, som faktisk vil bli diskutert nedenfor, og du vil også se videoen i denne artikkelen, som viser vårt emne tydeligere.

Viktig om rør

Merk. Sammen med GOST 10704 91 blir GOST 10705 80 også påført elektrisk sveiset stålrør - begge standarder er grunnleggende når man velger materialer for høytrykksrørledninger.

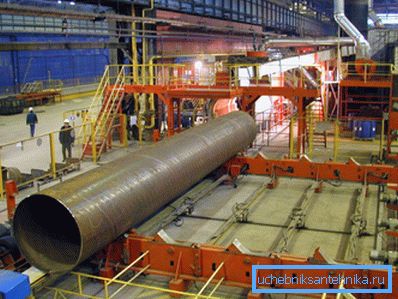

Produksjonen av elektrisk sveiset rør i Russland utføres av et ganske stort antall fabrikker av planter og fabrikker, blant annet Volzhsky-rørverket (VTZ) kan skille seg fra.

Produktene produsert av dette selskapet er mye etterspurt etter:

• kjemisk;
• olje og gass;
• bilindustrien;
• varme og kraft engineering;
• så vel som for olje- og gassrørledninger.

Hele sortimentet er produsert i samsvar med internasjonale og europeiske standarder ASTM, APL, EN, DIN og, selvfølgelig, oppfyller de tekniske kravene til Gosstandart av Russland.

Typer og klassifisering

• Alle stålrør kan være stripe (stålplater), oppnådd ved støping og sveising;
• Strip, men laget av elektrisk sveisemetode;

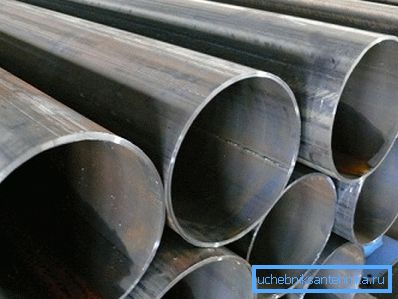

• Rett søm, sveiset parallelt med sin akse eller langs en rett skjøt;
• Elektrisk langsgående, men kaldvalset;
• Elektrisk brennstoff, men kaldt trukket.

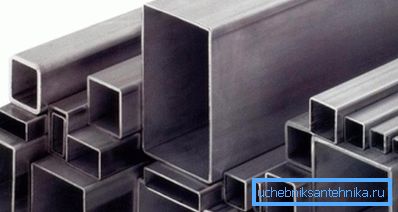

For fremstilling av slike produkter benyttes de såkalte strips eller stålstrimler (ark), sveising av dem utføres i fabrikkbutikken på spesialutstyr. Rør laget på denne måten kan ha tre typer seksjoner av profilen, det er en sirkel, en firkant og et rektangel.

Elektriske sveisede rør kan også deles i henhold til deres fysisk-kjemiske egenskaper, og her er det fire hovedgrupper:

1. Produkter med samme mekaniske egenskaper;
2. Produkter med spesielle kjemiske sammensetninger;
3. Produkter med spesielle mekaniske og kjemiske egenskaper;
4. Produkter som oppfyller spesifikke hydrauliske krav (høytrykk).

Gitt diametrene til stålelektrofusjonsrøret i henhold til GOST 10704 91, i henhold til GOST 3262 75 og GOST 10705-80, kan det være dimensjonalt og ikke-dimensjonalt:

• Hvis diameteren ikke overstiger 70 mm, kan lengden være fra 5m til 9m;
• Med et tverrsnitt på 70 mm til 219 mm, kan lengden være fra 6m til 9m;
• Med et tverrsnitt på 219 mm til 426 mm, kan lengden være fra 10 m til 12 m.

Merk. Produkter av denne typen kan produseres både med en skråning og uten den, og derfor er sluttprisen ved kjøp avhenger naturlig. Engroskunder forhandler vanligvis dette problemet direkte på fabrikken.

Elektroeldrevne rør med forskjellige parametere er klassifisert etter bruksomfanget, og her kan vi skille mellom seks hovedformål:

1. For rørleggerarbeid og oppvarming, samt for fremstilling av ulike metallkonstruksjoner - stillas, støtter for plakater og reklametavler, gjerder og lignende;
2. For vannledninger, gass og olje rørledninger;
3. Produkter med høyt trykk og økt motstand mot temperaturendringer - mat, kjemisk og nukleær industri;
4. I oljeutforskning;
5. Anleggsmaskiner, engineering, jernbanevogner;
6. Maskiningeniør.

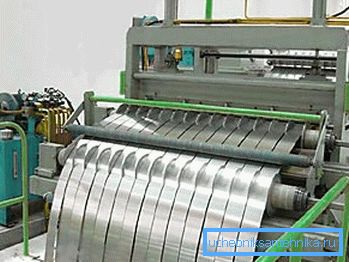

strimler

• Fra engelsk er ordet strip oversatt som en stripe, så stripen betyr en metallstrimmel, som brukes til fremstilling av strukturelle materialer, inkludert profiler med rektangulært, kvadratisk og sirkulært tverrsnitt.
• Avhengig av det videre formål, kan strimlene være laget av enkelt, rustfritt og galvanisert stål, samt stål, som er belagt med spesialisert polymerbelegg (plastisol, polymer, prisme).
• Strekkene er som regel laget av tynne stålplater (rulletype er mulig). Tykkelsen på den produserte strimmelen kan variere mellom 0,45 mm og 2,0 mm, og bredden kan variere fra 25 mm til 1250 mm. Dette tape har korrosjonsmotstand, brukervennlighet og høy styrke.
• Strimler brukes ikke bare til fremstilling av elektrisk sveisede rør, men også for lukkede / åpne profiler med svært forskjellige tverrsnitt, takrenner, luftkanaler og så videre.

Rørskjæring

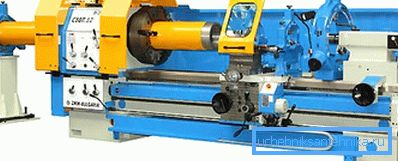

Elektrisk sveisede rør er kuttet på ulike måter og verktøy, for eksempel CASTA-dreiebenken som du ser i de øverste fotoproduktene for olje- og geologisk utforskning, gruveindustrien og så videre, er fragmentert på denne måten (les også Asbestos Pipe-artikkelen: funksjoner og applikasjoner).

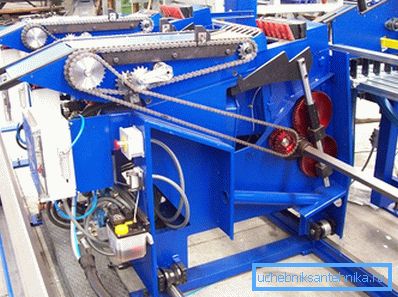

I tillegg brukes en båndmaskin til kutting - dette er for de tilfellene når det er nødvendig å kutte et fragment direkte inn i grøft eller med generell mangel på ledig plass.

Maskiner av denne typen tillater kutting både runde og firkantede og rektangulære profiler av sort, rustfritt og galvanisert stål. Prosessen i seg selv er så automatisert som mulig, og tilstedeværelsen av en person er bare nødvendig når du laster og losser rørene som behandles.

Disklinjeparametrene vises i tabellen:

For installasjon av rørledninger på byggeplassen, mer presist, for bemanning på arbeidsplassen, brukes en bane for kutting, som har liten vekt og en arbeider er lett styrt med den. Men plasmaskjæring gjør det ikke bare mulig å kutte røret i fragmenter, men også å avskjære dem, noe som er veldig praktisk, spesielt for høytrykksliner.

avfasing

Merk. Prosessering av kantkanter av forskjellige struktur- og plater av metall, laget i en viss vinkel, kalles en fasett.

Termiske og mekaniske metoder. Sammenligningstabell:

Den vanligste, billigste og samtidig, den mest dårlige kvalitetsmetoden, kan kalles gassskjæring ved hjelp av propan eller acetylen. Faktum er at den behandlede overflaten ikke trer jevnt ut her, men med spor som forblir fra gasstrømmene under varmebehandling.

Men denne metoden har en klar fordel - på grunn av enhetens kompaktitet, kan instruksjonen kutte og behandle fragmenter direkte på byggeplassen.

Plasmaskjæring er av meget høy kvalitet, og denne metoden er usannsynlig at en uinitiert person skiller seg fra mekanisk - kuttet er rent, uten tapper, chipping og andre feil. Enheten i seg selv består av en ramme, en kompressor og en plasma cutter, som, takket være styrene på rammen, beveger seg strengt i en sirkel med hellingsvinkelen satt av operatøren.

Mekanisk avfasning utføres på fabrikken, og kvaliteten på produksjonen av denne metoden er ikke like, og dimensjonene og vekten av stålsveisede rør her spiller ingen rolle. Materialet som behandles på denne måten, brukes hovedsakelig til høytrykksrørledninger i gass-, olje- og gruveindustrien.

Så hva er formålet med chamfering? Dette er nødvendig for inntrenging av metall når sveisearbeid utføres - hvis laget er bearbeidet ved sveising, er tykkere enn 3-5 mm, vil inntrengningen bare være overfladisk, og sømmen vil derfor vise seg å være av dårlig kvalitet.

Ved krysset i de to ender dannes et sveisepasseng som er fylt med sveiseforbindelsen under prosessen, men det bør huskes at kanten skal være stump (3-5 mm tykk) for å unngå brenning.

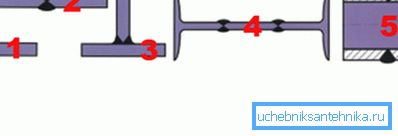

Kantkanten for sveisearbeid er kuttet på tre måter - Y-, X- og J-formet, men noen ganger er bokstavene V, K, U brukt til henholdsvis slike betegnelser. Som regel brukes i de fleste tilfeller Y- og X-formede metoder, og J-skjæringsmetoden brukes kun når det er behov for sveising av høy kvalitet.

Det skal bemerkes at den J-formede metoden er en buet overflate av rammen, men den skal ikke forveksles med en buet kant - disse er helt forskjellige plan.

Merk. I tillegg til Y, X og J former, finnes det andre metoder, men de brukes ekstremt sjelden, for eksempel C 14 - brutte skråkanter, som er beskrevet i GOST 5264-80.

J-kamfer gjør det mulig å sveisesammen mer kvalitativt, siden det er noe avrundet (som et glass) - takket være denne rundingen faller mer sveisestoff på sømmen. Denne typen docking i Russland kalles også glassmetoden.

konklusjon

Til slutt kan det sies at rørrulling er mulig bare på fabrikken dersom det er moderne utstyr som sikrer kvaliteten på produktene. Nesten alle prosesser er mekanisert og automatisert, slik at folk bare gjør sveising av dokking arbeid med egne hender (se også artikkelen Polypropylenforsterket rør: hovedtyper og installasjonsteknologi).
