Stålprofilert rør: applikasjon, standard, måleinstrument
Hva brukes profilrør for? Hva er standardene og GOST for stålrør for tiden? Hvilke størrelser er disse produktene laget med? La oss søke etter svar.
søknad

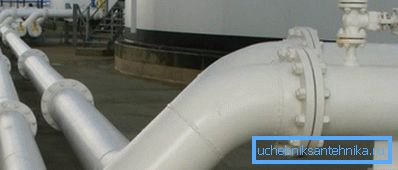

Bruksområder av runde og profilerte rør er adskilt av en rekke egenskaper til produkter som følger direkte fra formen av deres seksjon. Anvendelsesområdet for runde rør er transport av væsker og gasser, inkludert de med overtrykk.
Det er to grunner til dette:
- Den runde formen gir det maksimale tverrsnittet og dermed maksimal gjennomstrømning ved en fast omkrets.
Vær oppmerksom på! Jo større omkretsen av røret (omkrets eller perimeter), desto større er prisen per meter med en fast veggtykkelse.
- I tillegg gir det sirkulære tverrsnittet maksimal strekkstyrke med for stort internt trykk. Legg merke til at dette er en direkte konsekvens av det første postulatet: det indre miljøet presser veggene jo sterkere, jo større er deres område; Området med en fast lengde er minimal bare ved rundrøret.
Profilerte rør - kvadratisk og rektangulær brukes der maksimal stivhet er nødvendig med minimumsvikt. Hva er forholdet mellom seksjonsprofil og stivhet?
La meg forklare med et eksempel på et lite eksperiment fra en sovjetisk terryskurs, som er lett å gjøre med dine egne hender.
- Vi samler fra en tynn skive på fire pinner en rektangulær ramme for å passe A4-papir. Det er ikke vanskelig å gjette at rammen som ligger på bordet, når en liten kraft blir påført i horisontalplanet, lett blir til en rhombus med vilkårlig vinkel.
- Og nå limer vi på rammen et papirark og etter at limet tørker, vil vi prøve igjen å snu rektangelet inn i en rhombus. Tips: Å gjøre det mulig for en voksen i samme plan, vil ikke lykkes.
I proftrub veggen, parallelt med bøyningsretningen, spill rollen som det beryktede papirarket. De tillater ikke å bøye røret, til tross for sin egen små tykkelse og dimensjoner: Stål er fortsatt mye sterkere enn papir ved å rive.
Omfang av en proftruba er veldig mange.
Her er noen eksempler:
- Bearing bjelker og stativer av metallkonstruksjoner.
- Stativ og rekkverk rekkverk.
- Rammer av drivhus og skur fra rør.
Regulatoriske dokumenter
Liste over
Det er tre hoveddokumenter som regulerer produksjonen av produkter som er interessante for oss.
- GOST 13663-86 for stålformede rør inneholder tekniske krav til produksjon.
- Utvalget av firkantede stålrør finnes i standardnummeret 8639-82.
- Utvalget av rektangulære rør er tatt i henhold til GOST 8645-68.

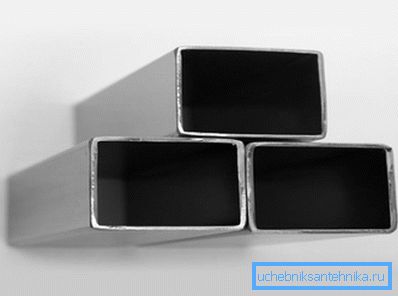

Merkelig: Til tross for andre tekniske krav til produksjon, når det gjelder størrelse, produseres et rustfritt stålprofilrør i henhold til samme standarder som et rør av ikke-korrosive stål - GOST 8639-82 og 8645-68.
La oss se på innholdet i dokumentene.
Tekniske forhold
Ifølge dokumentet kan rørene gjøres på fire måter:
| Produksjonsteknologi | Kort beskrivelse |
| Varmvalset | Den sylindriske billetten oppvarmes over omkrystalliseringstemperaturen og sys, og blir til en hul sylinder. Så ruller hun i en varm tilstand på dornen, og henter den ønskede formen. |
| Kald formet | Stitched billet er avkjølt, hvorpå den passerer deformasjonen og kalibreringen. |
| elektrisk | Den flate stripen rulles inn i en firkant eller et rektangel, så blir den langsgående sømmen kokt med høyfrekvente strømmer eller en lysbue. |
| Kald sveiset elektrisk | Den flate stripen er sveiset inn i et rundt rør, som deformeres av ruller. |
Produkter kan standardiseres ved kjemisk sammensetning av stål eller mekaniske egenskaper.

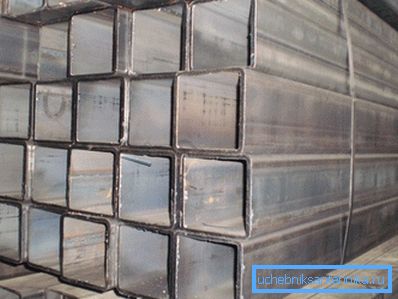

Tilstedeværelsen av sprekker, solnedganger og feil på overflaten av rør er ikke tillatt. Bare små bukser og riper som ikke strekker røret utover de maksimale toleransene, er tillatt. Resten av røret (en konveks sveising) er tillatt på innsiden av det elektrisk sveisede røret.
I prosessen med testing, målinger og testing utføres:
- Ytre dimensjoner.
- Veggtykkelse
- Konkavitet.
- Lengde.
- Kurvatur.
- Vridning.
- Evnen til å tåle strekk og, i noen tilfeller, hydraulisk trykk.
- Kjemisk sammensetning
Instruksjoner for å gjennomføre testene selv i GOST fraværende; Den inneholder imidlertid referanser til andre standarder, der det er spesifisert metodikker.
sortiment
GOST 8639-82
Så, hva kan være dimensjonene av stålfirkantrør:
| Ytre størrelse, mm | Veggtykkelse mm |
| 10 | 1.0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3,0; 3,5; 4.0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5.0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6.0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6.0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 90 | 5,0; 6,0; 7,0; 8,0 |
| 100 | 6,0; 7,0; 8,0; 9.0 |
| 110 | 6,0; 7,0; 8,0; 9.0 |
| 120 | 6,0; 7,0; 8,0; 9.0 |
| 140 | 6,0; 7,0; 8,0; 9.0 |
| 150 | 7,0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14,0 |
GOST 8645-68
- Den minste standardstørrelsen som er fastsatt av standarden, er 10x15 mm med en veggtykkelse på 1,0, 1,5 og 2,0 mm. Maksimumet er 180x150 mm med vegger på 8,0, 9,0, 10,0 og 12,0 mm.
- Standarden sørger for produksjon av rør av spesielle størrelser - fra 28x25 til 230x100 mm. Maksimal veggtykkelse kan nå en imponerende 20 millimeter.
konklusjon
Vi håper at leseren ikke er lei av overflod av tørre tall, og materialet som tilbys hans oppmerksomhet vil være nyttig. Som alltid kan du finne flere tematiske opplysninger i videoen i denne artikkelen. Lykke til!
