Stålrørdiametre: studere standarder
Til tross for spredningen av moderne komposittmaterialer, forblir stål i etterspørsel i produksjon av rørledninger til forskjellige formål. Hva kan diameteren av stålrør i henhold til GOST? Generelt, hvilke standarder regulerer produksjonen deres? Hvor og for hvilke aktuelle produkter brukes? La oss finne ut det.
Regulatoriske dokumenter
La oss starte med en liste over standarder som vi må studere.
- GOST 3262-75 produserte produkter for vann og gass rørledninger.
- Pumpen og kompressorledninger (NKT) er montert fra rullede produkter produsert i henhold til GOST 633-80.
- Utvalget av sømløse varmvalsede rør finnes i standardnummeret 8732-78.
- For kaldt deformert produktspekter er normalisert i henhold til GOST 9734-75.
- Sveisede rør for gass- og oljeledninger er produsert i henhold til GOST 20295-85.
- Til slutt produseres stålrør med store diametre for rørledninger, oljeledninger og oljeledninger i henhold til GOST R 52079-2003.
Merk: Denne listen krever ikke å dekke alle produksjonsområder. Vi har bevisst ekskludert noen spesifikke produkter som foringsrør eller rørrammer for bilindustrien.
Størrelser og applikasjoner
Så hva er diameteren av stålrør i samsvar med disse dokumentene? For hvilken hensikt brukes røret?
GOST 3262-75
Den fullstendige listen over størrelser fastsatt av standarden er relativt liten, derfor vil vi gi den i sin helhet.
| Betinget pass | Ytre diameter | Rørveggtykkelse | ||
| lett | ordinære | styrket | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17,0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48,0 | 3.0 | 3,5 | 4.0 |
| 50 | 60,0 | 3.0 | 3,5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3,5 | 4.0 | 4.5 |
| 90 | 101,3 | 3,5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Produktene kan gjøres med anti-korrosjon sinkbelegg og uten det. I tillegg kan de leveres med hakkede eller rullede tråder.
Et omfang - distribusjon av vannforsyning, gass og oppvarming innen bolig-, kontor- og produksjonsbygninger.
La oss gi noen eksempler på bruk.

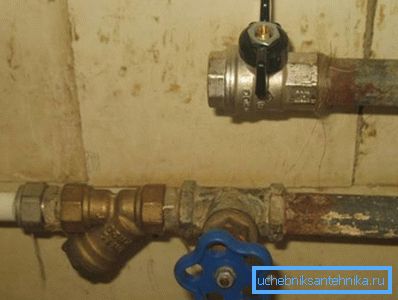

- En diameter på 15 mm er etterspurt som vannforsyning og gassintern tilkobling.
- Et stålrør på 20 mm brukes som tilkobling for radiatorer.
- Stålrør 25 mm brukes til installasjon av varmeledninger.
- Stålrør 40 mm er egnet for tapping av oppvarming og vannforsyning.
- Et stålrør på 125 mm er egnet for installasjon av varmeledninger, og et par tiår tidligere - og kaldvannsrørledninger.
Til referanse: Et stålrør på 8 mm, 6 og 10 mm, hvis det brukes i vann og gassledninger, er utrolig dyktig skjult. I den rike praksis av prosjektlederne har disse dimensjonene aldri møtt.
Prisen på VGP-rør er en av de laveste blant alle rørrullede produkter på grunn av bruk av lavkost stålkarakterer og bearbeiding av produksjon: høyfrekvente strømmer brukes til sveising, noe som sikrer minimal tidskostnad per meter.
GOST 633-80
Listen over sortimentet som er fastsatt i dette reguleringsdokumentet, streiker heller ikke med størrelsen.
| Nominell diameter, mm | Veggtykkelse mm |
| 27 | 3.0 |
| 33 | 3,5 |
| 42 | 3,5 |
| 48 | 4.0 |
| 60 | 5.0 |
| 73 | 5,5; 7.0 |
| 89 | 6,5; 8,0 |
| 102 | 6.5 |
| 114 | 7.0 |
Hva annet er nyttig å vite om produkter produsert i henhold til normen til denne standarden:
- Ifølge produksjonsteknologien kan de være eneste og utelukkende sømløse, det vil si ikke oppnådd ved å vri en flat billet (strip), men ved å blinke en solid stålcylinder (stang). Denne produksjonsmetoden gir betydelig større motstand mot det indre hydrauliske trykket: Elektrisk sveisesøm er alltid dårligere enn styrken av fast metall.

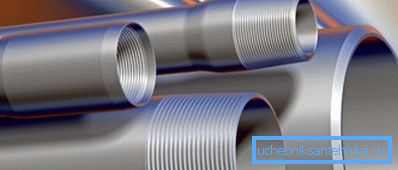

- Røret er produsert som glatt (under tilkobling av koblinger), og uten kobling, med endene landet utenfor.
- Produkter med skruede koblinger og koblingsløse må tåle hydrauliske tester; Samtidig er det indre trykket under testen bundet til rørets størrelse og varierer fra 375 til 1250 kgf / cm2.
Til referanse: Vanntrykket ved utgangen av gruvemonitorer når tre ganger mindre verdier - ikke mer enn 400 kgf / cm2. Strålen på en slik skjerm kutter enkelt klipper.
Bruken av rørrør kommer hovedsakelig til olje- og gassproduksjon: de tjener til å pumpe naturlige hydrokarboner og skape reservoartrykk.
GOST 8732-78
Sømløs varmvalset rør kan ha en diameter på 20 til 530 mm med en veggtykkelse på fra 1,08 til 75 millimeter.
Teknologien i sin produksjon i korthet er som følger:

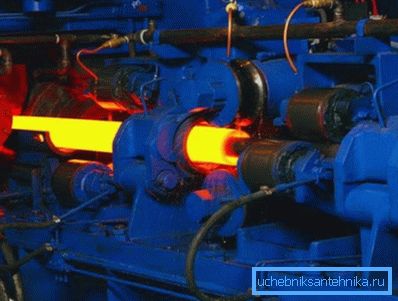

- Den sylindriske billetten oppvarmes i en induksjonsovn til en temperatur ved hvilken stålet blir plast.
- På piercing møllen blir det en hylse - en hul sylinder.
- Etter gjenoppvarming passerer arbeidsstykket, som bæres på dornen, en sekvens av ruller, og reduserer dens ytre diameter.
- Etter avkjøling, blir det ferdige røret kuttet i segmenter, og etter å ha blitt sendt, sendes kvalitetskontrollen til ferdigvarelageret.
Produksjon av åpenbare grunner, har den høyeste energiintensiteten. Dessuten er det på grunn av de tykke veggene av produktet ekstremt massiv. Hvis det forsterkede vanngassstålrøret på 65 mm veier 7,88 kg / lineær meter, er den deformerte 63,5x14 nærmest den i diameter så mye som 17.09.
Hvor brukes deformerte produkter? Det er klart at det ikke er for bygging av forstadens vannforsyningssystem med egne hender: deres styrke her er tydelig overdreven. De viktigste anvendelsesområdene er høytrykksrørledninger og hydrauliske systemer.
GOST 8734-75
Metoden for kald deformasjon adskiller seg fra varmrulling bare i det faktum at etter piercingsmøllen avkjøles hylsen og videre operasjoner finner sted ved en temperatur godt under punktet for omkrystallisering av stål.
Siden interne spenninger uunngåelig akkumuleres under rulling i metallet, krever instruksjonen på produksjonsteknologien i en av de relaterte standardene obligatorisk varmebehandling av det valsede produktet etter rulling: stålet oppvarmer og sakte avkjøler, oppnår viskositet og duktilitet.
Hvilke størrelser er skrevet i standarden:
- Diameter - fra 5 til 250 mm.
- Veggtykkelse - fra 0,3 til 24 mm. I dette tilfellet samsvarer flere alternativer med samme diameter: si et stålrør 200 mm kan ha vegger fra 3 til maks. 24 mm, og et stålrør 110 mm fra 1,5 til 18.
I tillegg til varmvalsede, kalddeformede produkter brukes der maksimal motstand mot hydraulisk trykk med minimumvekt er nødvendig.
GOST 20295-85

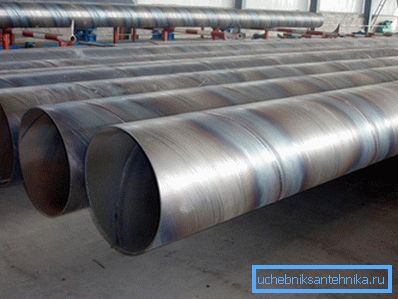

Standarden sørger for produksjon av langsgående og spiralsveisede produkter med en ytre diameter på 159 til 8220 mm med vegger på 3-12 mm.
I dette tilfellet inneholder standarden anbefalinger om fremstillingsmetode for forskjellige størrelsesområder:
- Med en diameter på 159 - 426, er det tillatt å bruke sveising med høyfrekvente strømmer.
- Elektrisk lysbuesveising av spiralleddene kan brukes i området 159-820.
- Lengdebuesveising gjelder for størrelser 530-820.
GOST R 52079-2003
Det siste dokumentet i vår liste gir diametre fra 114 til 1420 mm med vegger fra 3 til 21. I dette tilfellet kan høyfrekvens sveising med en langsgående søm (dimensjoner 114-530), spiralsømbuesveising (159-1420) og langsgående sømsveising brukes med en eller to langsgående sømmer (530-1420 mm).
konklusjon
Som allerede nevnt hevder ikke vår liste over reguleringsdokumenter å være komplett. For eksempel samsvarer et 300 mm stålrør ikke med noen av de nevnte områdene; Imidlertid er det i de reelle prislister over produsenter og forhandlere.
Som alltid kan leseren finne ytterligere informasjon i videoen i denne artikkelen. Lykke til!
