Støpejerns rørleggerør i henhold til gost 9583 75:

Støpejernsrør, som regel, er konsekvent forbundet med kloakk. Få mennesker vet at de har blitt massivt brukt til å legge til vanntilførselslinjer i mer enn to århundrer. I dette materialet vil vi studere funksjonene til støpejerns rørledninger, kravene til GOST til dem, de gjeldende metoder for installasjon og reparasjon.

Støpejern eller stål

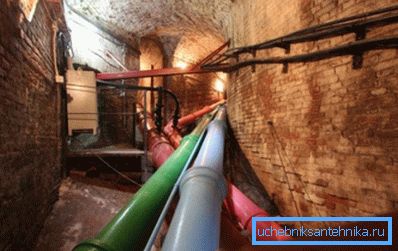

De som var i kjelleren til Peterhof, visste helt sikkert oppmerksomheten til de massive rørene som leverer sine berømte fontener med vann. Dette er en av de eldste fungerende jernledninger før vår tid. Det ble bygget i århundrer; Samtidig vurderte byggerne av den kongelige residensen ikke å betrakte kostnadene spesielt.

I andre halvdel av forrige århundre kom økonomisk hensikt fram. Faktisk, hvorfor bygge et vannforsyningssystem med et halvt århundre ressurs hvis etter 40 år, vil byområdet utvide og gjenoppbygge med legging av nye motorveier?

Det var da at stålvannstrømnettet ble utbredt - relativt billig og, viktigst, mye mer teknologisk avansert når det gjelder installasjon.

Tips: Elektrisk sveising og ekstern vanntetting med bitumen utføres mye raskere enn manuell preging og fylling av stikkontakten.

Konsekvensene av lagring er ganske forutsigbare og føltes fortsatt:

• Ressursen til røret som ligger i bakken, til tross for vanntettingstiltak, går sjelden over 30-40 år. Etter denne tiden gjør de mange fistlene i det at tap av drikkevann er uakseptabelt.

Nysgjerrig: Ifølge estimater fra lokale myndigheter, i Sevastopol, er byen hvor forfatteren bor, på grunn av forverring av vannforsyningsnettet, 40% av vannet tapt.

• Ikke bare det: stålrøret er aktivt overgrodd med kalkavsetninger og rust inni. I løpet av et par tiår kan klaring reduseres med 3-4 ganger med tilsvarende fall i trykk og manøvrerbarhet.

Hva ser støpejern ut på denne kjedelige bakgrunnen?

• Med riktig kvalitet eksternt vanntett, er den faktiske levetiden til røret som ligger i bakken, ikke mindre enn et århundre.
• Rørledningen overgår nesten ikke fra innsiden.

Det eneste problemet med en støpejerns rørlegger er en god følsomhet for jordbevegelse: hvor stålrøret er litt deformert, vil støpejernet briste.

standard

Den nåværende standarden for gråstøpevannsrør ble introdusert i 1977; De siste endringene ble gjort til teksten ganske nylig i 2011. Så hva skal støpejernsrørene for vannforsyning i henhold til GOST 9583-95?

dimensjoner

Standarden gir støpejernsrør av tre klasser for veggtykkelse - LA, A og B.

Massen av løpemåleren på røret varierer fra 11,3 kg (65 mm, LA klasse) til 627 kg (1000 mm, klasse B). Standarden sørger for produksjon av klokkeformede rør med målt lengde (2; 3; 4; 5; 6; 7; 8; 9 og 10 meter) og ikke-målt lengde fra 2 til 10,5 m.

krav

Overgangen av sylinderen i stikkontakten kan gjøres med en skråning eller i form av en kant.

Dimensjonene av støpejernsrør for vannforsyning kan avvike fra nominell innenfor følgende grenser:

• Målerørets lengde er + -20.
• Veggtykkelse - -1 + 0,5.
• Ytre diameter (opptil 300 mm) - + - (4,5 + 0,0015D).
• Ytterdiameter (over 300 mm) - + (4,0 + 0,0015D) - (5,0 + -0,0015D).
• Innerdiameteren til kontakten er + (2,5 + 0,002 D) - (1,5 + 0,002D).

Merk: for D, ved beregning av toleranser, tas den nominelle diameteren.

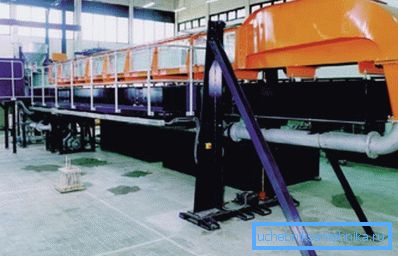

Ovaliteten kan ikke utlede et rør for normaliserte avvik fra den nominelle størrelsen. Avvik av den reelle massen av et rør fra den beregnede kan ikke overstige fem prosent. Rørene blir utsatt for hydrauliske trykkprøver, som bestemmes av klasse og nominell størrelse.

Merk: Arbeidstrykk i vanntilførsel overskrider vanligvis ikke 3-4 atmosfærer. Opptil 8-10 kgf / cm2 kan det øke bare etter pumping, innenfor konstruksjonssystemet til et hus eller et lite mikrodistrict.

Røret endeflaten motsatt klokken skal kuttes vinkelrett på sin akse med en avvik på ikke mer enn 0,5 grader.

Innvendig og utvendig er produktet dekket av et beskyttende, giftfritt materiale. I dette tilfellet skal belegget ikke forstyrre forseglingen av støtfuggen, avkjøle og myke ved temperaturer opp til +60 C.

Viktig: På forespørsel fra kunden kan elementene i rørledningen leveres uten belegg.

Installasjon og reparasjon

Hvordan koker du støpejerns rørleggerør under installasjonen? Er stikkene sprukket og fliset?

Hovedfasen av forsegling av rørkontakten er dens tetning med en cabol oljert med organisk fiber. Selen passer inn i den sentrerte bell-leddet så tett som mulig, hvorpå den også komprimeres for hånd ved hjelp av jakten og en hammer.

Små liten tetning: Cabol må beskyttes mot bionedbrytning, mekanisk skade og andre motstander.

Hvordan er dette gjort?

• Konvensjonell sementmerke 400. Vann-sementblanding, tilberedt i forholdet 1: 9, så tett som mulig, tetter støpselet og komprimeres ved å kile til det begynner å sprette av sementpluggen. Da er klokken pakket med våt klut i opptil en dag.

• Asbest sementblanding, fremstilt i et forhold på 1: 2, etterfulgt av tilsetning av 10-12 volumprosent vann. Den er komprimert som sement; Asbestfibre hindrer sprekker.

Viktig: med samme suksess kan du bruke fiberhakket glassfiber.

• Utvide sement. I motsetning til det vanlige trenger det ikke kompaktering.
• Svovel smelter med tilsetning av 10-15% malt kaolin. Av åpenbare grunner kan du bare hælde en vertikal eller skråstikkontakt; Som regel er den grå forseglingen forseglet fra fabrikken.
• Bly smelte.
• Til slutt kan bly brukes til stempling over hælen.. En tynn stang av mykt metall fyller tett sporet, og sikrer pålitelig organisk fiber.

Viktig: bly og dets forbindelser er giftige. Asbestfiber og fiber er heller ikke så nyttige for åndedrettsorganer. Herfra - en åpenbar instruksjon: Når du gjør det aktuelle arbeidet med egne hender, bør du ikke glemme personlig verneutstyr.

Reparasjon av støpejernsrør er bare mulig med mindre tverrgående eller langsgående sprekker langt fra stikkontakten: i dette tilfellet legges et støpejern eller stålklemme med en gummipakning på rørledningsseksjonen. I andre tilfeller (flisede stikkontakter, langsgående sprekker med betydelig lengde) blir rørledningsseksjonen erstattet.

alternativer

seigjern

Første bekjentskap

Under denne reduksjonen ligger det såkalte high strength nodular støpejern.

For å forklare betydningen av begrepet, må du kort dykke inn i wilds of fysikk.

• Alle de viktigste forskjellene av støpejern fra stål - brittleness, lav duktilitet og høy korrosjonsbestandighet - bestemmes av nærværet i en av karbonplastene.
• Vanlig grafitt har form av miniatyr flatskalaer. Når imidlertid omkrystallisering skjer når noen additiver blir introdusert i det smeltegråe jern (spesielt magnesium og dets forbindelser), endres det til en sfærisk form.
• Samtidig endres metallets fysiske egenskaper betydelig: det oppnår viskositet, plastisitet og motstand mot støtbelastning, samtidig som korrosjonsmotstanden opprettholdes.

Spesielt hyggelig er at prisen på massevis av materiale endres litt under transformasjon. Den totale mengden tilsetningsstoffer som forårsaker omkrystallisering av karbon, overstiger ikke 0,08 vekt% jern.

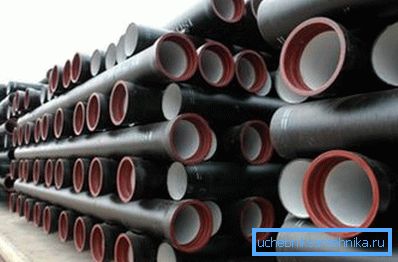

Vannrør fra høyfrekvensjernegruppen er for tiden det viktigste alternativet til grå støpejern.

• Kompresjons- og bøyestyrke, de er overlegen av støpejern, for ikke å nevne alle typer plastrør. Derfor kan rørene i VCHSH-vannrørledningen legges under travle motorveier og på ustabile jordarter. De har alle kvaliteter av stål, bortsett fra deres akilleshæl - lav motstand mot korrosjon.
• Problemet med arbeidskrevende og ikke-teknologisk preging av stikkontaktene er helt løst. I stedet for å prege brukte stikkontakter med ringgummitetninger. Selvfølgelig, med betydelige rørstørrelser, omfatter montering av stikkontakter bruk av tungt maskineri; Mengden av disse rørene vil i alle fall ikke tillate å installere rørledningen manuelt.

Vær oppmerksom på! Bruken av gummitetninger tillater en liten deformasjon av stikkontakten (endring i rørets relative posisjon) uten å kompromittere tettheten.

Regulatorisk dokumentasjon

Produksjonen av trykkrørledninger fra VChGH er regulert av en egen standard - GOST R ISO 2531-2008.

Fremhev de viktigste punktene.

1. Ifølge dokumentet kan rør og beslag ha nominelle størrelser fra 40 til 2600 millimeter, noe som gjør det mulig å bruke VChG til å skape motorveier som matrer hele byene.
2. Metallets sammensetning, ifølge GOST, bør ikke ha en skadelig effekt på vannets sammensetning.
3. Lengden på rør er regulert av standarden avhengig av deres nominelle diameter:

Maksimal tillatt krumning er ikke mer enn 0,125% av rørlengden.

Som et eksternt belegg av rørledningen, avhengig av driftsforholdene, kan det brukes:

• Sinkmetall.
• Sinkmaling (sinkpulver i et polymerbinder).
• Polyetylen.
• Polyuretan.
• Fiber sement.
• Adhesiv polymer tape.
• Epoksyharpiks.
• Bituminøs mastikk eller maling.

For intern beskyttelse av rør og beslag er det tillatt å bruke:

• Cement mortars (Portland sement, Portland slagg sement og høy alumina sement).
• Polyetylen.
• Polyuretan.
• Epoksyharpiks.
• Bituminøs maling (mastikk).

Merking av rørledningselementer skal indikere:

• Produsent (navn eller varemerke).
• Årsmodell.
• En indikasjon på materialet (VChGH).
• Nominell størrelse.
• Standarden hvor produktet er produsert.

polyethylen

Polyetylen trykk rør er det viktigste alternativet til støpejerns rørleggerarbeid i dag.

En detaljert bekjentskap med dem er klart utenfor omfanget av materialet vårt, så vi vil bare være oppmerksom på deres nøkkelegenskaper.

• Tjenestetiden for polyetylen er estimert av produsentene som tåkete 50 + år. I praksis kan dette materialet betraktes som nesten evig.
• Innskudd på veggene, som reduserer rørets lumen, kan ikke være i prinsippet. Den glatte overflaten av polymeren med ekstremt lave klebekvaliteter vil ikke tillate tett tilstopping.
• Alle tilkoblinger er laget av støt sveising. Styrken på skjøten er minst 80% av styrken til et fast rør.

Den eneste klagen til polyetylen, som tillater støpejernsrør å forbli på markedet til denne dagen, er høy plastisitet og som et resultat av meget moderat ringstivhet. Polyetylenrørledningen kan bare legges i en deformerbar jord med beskyttelse av armert betongrute.

konklusjon

Vi vil vurdere vår bekjennelse med klassiske og moderne løsninger for legging av vannnettet for å lykkes. Som alltid vil videoen i denne artikkelen tilby ytterligere materiale. Lykke til!
