Størrelser av plastrør i henhold til gjeldende standarder og

I henhold til hvilke regulatoriske dokumenter produseres polymerrør? Hva slags plast brukes til produksjonen deres? Til slutt, hvilke diameters av plastrør er gitt av gjeldende russiske standarder? La oss prøve å svare på disse spørsmålene.

Vannmåler. Oppsettet er laget av polymerrør.

Liste over

Først må vi håndtere materiallisten.

  • Polyvinylklorid brukes til produksjon av trykk og avløpsvann. Vannrør fra denne polymeren er ikke bredt spredt på grunn av kombinasjonen av brittleness og lav (ikke mer enn 60 ° C) arbeidstemperatur.
  • Polyetylen brukes primært til installasjon av kaldvannstilførselstrykkrør. Temperaturbegrensninger for denne polymeren er enda tøffere enn for PVC: Polyetylen begynner å myke ved 45-50 grader.

Vær oppmerksom på! Plastrør med stor diameter som brukes som kloakk er stort sett den samme polyetylen.

  • Polypropylen er derimot veldig varmebestandig. Driftstemperaturområdet på opptil +95 ° C gjør at det kan brukes til oppvarming og varmtvannsforsyning. I tillegg til trykkledninger brukes plast til bygging av kloakkanlegg.
  • Tverrbundet polyetylen brukes også til disse formålene: dannelsen av tverrbindinger mellom polymermolekyler forandrer sine fysiske egenskaper radikalt.. Prisen på materialet er selvsagt merkbart høyere enn for vanlig polyetylen.

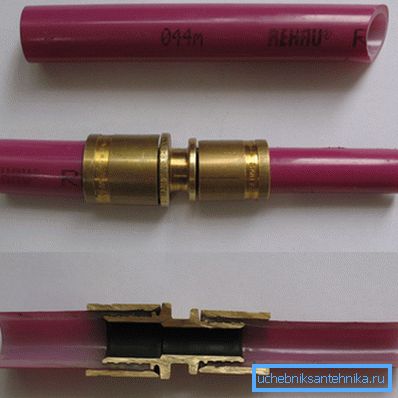

Tverrbundet polyetylenrør og monteringsanordning for det.

standarder

Tabellen over diametre av plastrør beregnet for vannforsyningssystemer, varmesystemer, trykkavløp, etc., finnes i GOST 52134-2003.

Men med tyngdekraften drenering er situasjonen mye morsommere: Russiske standarder regulerer rekkevidden kun for polyetylen, og GOST 22689.1-89 gir tre størrelser - 50, 90 og 110 mm. Rør av PVC og polypropylen er produsert i henhold til tekniske forhold og på grunnlag av kontrakter inngått med kunder.

La oss gå tilbake til GOST 52134-2003. Ifølge dokumentet kan merking av plastrør for trykkledninger omfatte:

  • Maksimalt tillatt arbeidstrykk ved en temperatur på 20 ° C. Det er betegnet med bokstavene PN og angitt i atmosfærene.
  • SDR-parameter som beskriver forholdet til ytre diameter til veggtykkelse. Jo høyere verdien er, desto lavere er strekkstyrken til rørledningen.
  • Ytre diameter og veggtykkelse.
  • En indikasjon på materialet hvor produktet er laget. Som regel brukes følgende notasjon:
betegnelse transkripsjon
PE (PE) polyethylen
PVC-U (NPVH) Uplastisert polyvinylklorid
PP-R (PP-R, eller PP type 3) Polypropylen tilfeldig kopolymer
PE-X (PE-C) Tverrbundet polyetylen
Merkingseksempel.

Vær oppmerksom på! Dette er en ufullstendig liste over materialer som er beskrevet av standarden. Vi forsettlig fjerner eksotiske stoffer som klorert polyvinylklorid eller polybuten - ganske enkelt fordi sjansene for å møte dem i maskinvarebutikken har en tendens til null.

Så, la oss gå til størrelsen. Alas, vi må bare definere sine grenser, og ikke gi en komplett liste.

Polyvinylklorid

Minimediameteren spesifisert i PVC-U-standarden er 12 millimeter. Maksimum - 1000. Veggtykkelsen varierer fra 1,5 til 30,6 mm.

Vær oppmerksom på! Sortimentet som er gitt i standarden betyr ikke at alle produkter som er til stede på det russiske markedet, vil korrespondere nøyaktig med størrelsene som er angitt i den. Ikke bare er mange spesifikke produkter produsert i henhold til spesifikasjoner, du bør ikke glemme importen. For eksempel er et plastrør 70 mm-dokument ikke gitt; Imidlertid tilbyr kinesiske leverandører det.

polyethylen

Som allerede nevnt, er denne polymeren massivt brukt til legging av vannstrøm.

Legging av vanntilførsel med polyetylen.

I tillegg til de dielektriske egenskaper og eksepsjonell motstand mot aggressive medier, er polyetylen praktisk fordi den beholder sin elastisitet ved negative temperaturer. Jordbevegelse, dannelse av en isblokk i rørledningen og andre problemer som er dødelige for stål og støpejern, vil i dette tilfellet føre til midlertidig deformasjon med retur til tidligere dimensjoner og geometri etter fjerning av faktoren som forårsaker den.

Hva med størrelsen?

  • Minste diameter er 16 mm. Maksimum er 1600.
  • Veggtykkelsen varierer fra 2 til 61,5 mm.

polypropylen

Minimale ytre diameter har et plastrør på 10 mm. Maksimal størrelse er igjen 1600. Veggtykkelsen er fra 1,3 til 61,2 mm.

Tverrbundet polyetylen

Diameteren varierer fra 10 til 250 millimeter, veggene kan ha en tykkelse på 1,3 til 34 mm.

Søknadsområder

Og nå, la oss gå tilbake til et mer praktisk område. Hvilke størrelser skal du bruke når du bygger eget vannforsyning, oppvarming eller kloakk?

Vannforsyning, oppvarming

  • Plastrør 16 mm brukes til å koble en til tre VVS-armaturer (kraner, dusjkabiner, toalettskåler, etc.). Den kan også brukes til legging i et varmt gulv (som dette vanligvis benyttes tverrbundet polyetylen) eller for oppvarming av oppsamlingsledninger.
  • 20 mm er nok til å distribuere vannforsyningen i hele hytta med 4-6 rørleggerarmaturer og for drift av et varmesystem med tvungen sirkulasjon, som betjener et hus med et areal på opptil 100 m2.
  • 25 mm brukes til oppvarming og vannforsyning i hus med en høyde på ikke mer enn 5.
  • En diameter på 32 mm er typisk for stigerør i bygninger med store høyder og for tapping av vann og oppvarming med et lite antall leiligheter.
  • 40 mm - flaske i en leilighetsbygning eller i en hytte med gravitasjonssystem (tyngdekraft).

avløp

For ikke-trykksystemer, er følgende størrelsesfordeling karakteristisk:

  • Plastrør 50 mm brukes til å koble 2 - 3 vasker, vasker, dusjer, etc. Kort sagt, noen rørleggerarbeid, med unntak av toalettskåler.
Avløpsruting under badekar, vask og vaskemaskin gjorde 50 mm rør.

Viktig: For tilkobling av samtidig brukt badekar og dusjkabinett brukes plastrør på 75 mm og over. Hva er årsaken til instruksjonen? Med det faktum at når du drenerer hele badet, fylles 50 mm kloakken; Den normale dreneringen fra dusjen vil ikke bli diskutert.

  • Plastrør 90 mm brukes relativt sjelden, hovedsakelig - for tilkobling av installasjoner av toalettskåler. Men 110-millimeteret er derimot svært etterspurt: Denne diameteren brukes til å koble toalettet, kloakkrørene og takplankene (horisontale grener som forbinder stigerørene).
  • 150 - 600 mm brukes som brønnutløp og for transport av avløp mellom brønner.
  • En diameter på 600 mm er typisk for samlere som forener avløpene i hele området av byen.
På bildet - leggingen av en polyetylen kloakk.

konklusjon

Vi håper at materialet vårt vil hjelpe leseren til å velge den optimale løsningen for installasjon av kommunikasjon i huset eller leiligheten.

Som alltid vil videoen i denne artikkelen tilby tilleggsinformasjon. Lykke til!
