Sveiset rør 108 - et uunnværlig byggemateriale

Til tross for utseendet på plastrør, taper stålrøret ikke bakken. VVS-, oppvarmings- og avløpsanlegg forblir ganske populære, og rørstål kan også brukes som støtteelementer i rammen. For eksempel kan et rør 108 ved 4 vel brukes som et stativ for rammen av en lyskonstruksjon.

Generell informasjon om den elektriske sveisede rørledningen

Stålrør i mer enn et tiår har blitt brukt ikke bare for å legge VVS eller oppvarming, men også som byggemateriale. Omfanget av sveisede rør er mye større enn det kan virke ved første øyekast. Avhengig av formålet, er stålets sammensetning annerledes, og kravene til rulling er forskjellige.

Klassifisering av elektrisk sveiset rør

Avhengig av formålet er det mulig å skille mellom følgende rørvalsede produkter:

• Grad 1 - brukes i hverdagen. Denne gruppen inkluderer rørledningen, som f.eks. Brukes til installasjon av et varmesystem. Selv en ikke-spesialist vil takle installasjonen, det vil bare være behov for detaljerte instruksjoner for arbeidet.

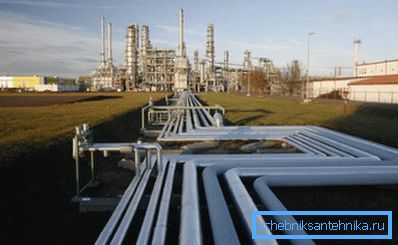

• Grad 2 - med økt motstand mot trykk og temperatur. Denne typen utleie brukes til å pumpe olje, samt vann i hovedrøret;

• Grad 3 - Stoffets sammensetning er valgt på grunnlag av hyppige endringer i temperatur og trykk. Omfang - næringsmiddelindustri, kjemisk industri, etc .;
• Klasse 4 - rørledning utsatt for hard mekanisk spenning, for eksempel ved boring av en brønn. Stål skal ha økt motstand mot slitasje;
• 5 klasse - denne leie er hovedsakelig brukt som lagerelementer for rammer. Følgelig er hovedkravet høy styrke og lav pris;
• Grad 6 - er produsert for å møte behovene til ingeniørindustrien. Hovedkarakteristikken er økt motstand mot høytrykk, slitestyrke.

Regulatorisk rammeverk

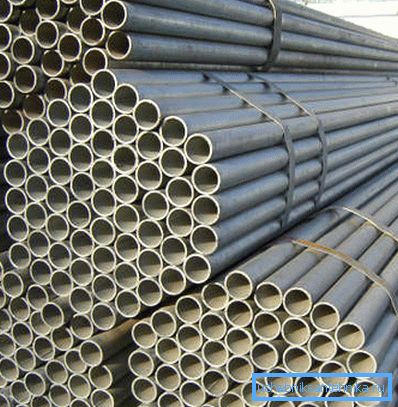

Du kan velge flere standarder, geometriske dimensjoner, vekt og toleranser finnes i GOST 10704-91, den inneholder også grunnleggende informasjon om dimensjonen. For eksempel kan et rør 108x4 ifølge GOST 10704 91 ikke produseres med en lengde på mindre enn 4 m.

Generelt er dimensjonen avhengig av diameteren:

• mer enn 426 mm - som regel bestemmes størrelsen av avtalen med kunden;
• mer enn 152 mm - minimumslengden er 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• mindre enn 30 mm - 2 m.

Utvalget av størrelser er ganske stort: ​​diameteren varierer fra 10 til 1420 mm, og tykkelsen av metallet kan være 1 til 32 mm. Derfor er vekten av rørledningen svært forskjellig. For eksempel er vekten av 1 meter av et rør 108x4 i henhold til standarden ca. 10,26 kg, og med en økning i tykkelsen av metallet til 5,0 mm, stiger denne figuren til 12,70 kg.

Vær oppmerksom på! Ved markering er alltid angitt ytre diameter. For å finne ut den indre diameteren, er det nødvendig å trekke fra dette nummeret to ganger tykkelsen av veggene.

I tillegg må dokumentet ta hensyn til en rekke tekniske forhold. Disse dataene er viktige ved rørledningens kvalitetskontrollstrinn.

Du kan velge slike dokumenter som:

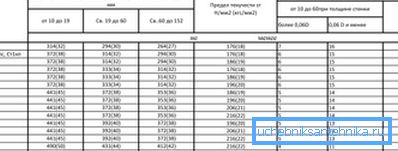

• GOST 10705-80 - informasjon gjelder rørledninger med en diameter på 10-530 mm (lavlegerte og karbonstål). Dokumentet inneholder en liste over regler for aksept, testing, maksimalt tillatt konsentrasjon av urenheter, etc .;
• GOST 10706-76 - sammensetningen er omtrent det samme, men kravene i dette dokumentet gjelder for rørledninger med en diameter på 426 - 1620 mm;

• GOST 10707-80 - stiller krav til kuldformede sveisede rør med diameter 5-110 mm (karbonstål);

Når det gjelder sømløse varmvalsede rør, er hovedinformasjonen i GOST 8731-74. Fraværet av en søm gjør rørledningen enda mer pålitelig, selv om en tykk vegg også øker rørets masse, for eksempel er vekten av et 108x6 rør allerede 15.09 kg / bar. m.

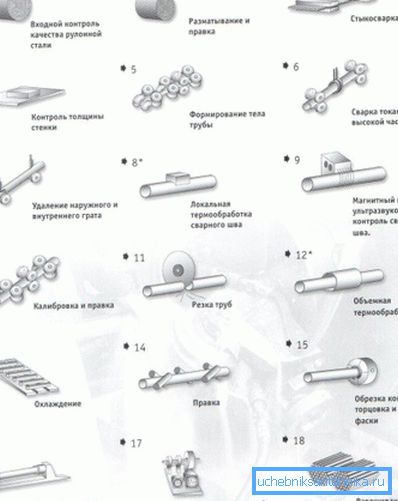

De viktigste stadiene av produksjonen

Hele produksjonsprosessen kan deles inn i flere faser:

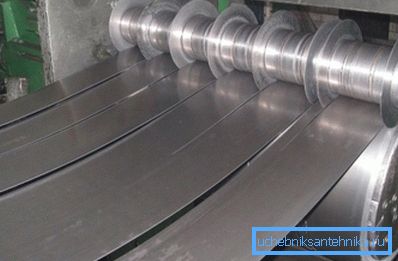

• Et metallbånd av konstant bredde virker som et råmateriale. Den er støpt og støt sveiset slik at det oppnås en kontinuerlig stålstrimmel med konstant bredde. Pass på å kontrollere tykkelsen på stålet, avhenger av vekten av røret 108x4, og enhver annen størrelse;

• i neste trinn passerer stripen gjennom et tog av ruller, noe som gir stripen formen av en fremtidig rørledning (hittil ingen sveising utføres);
• sveising utføres;
• grat er fjernet;

Vær oppmerksom på! En bur må fjernes ikke bare fra utsiden, men også fra innsiden. Hvis rørledningen vil fungere i trykkmodus, vil en uutløst burring innsiden forstyrre strømmen av væsken.

• Etter dette overvåkes styrken til sømmen, rørledningen er kuttet, endene blir renset av burrs. Om nødvendig utføres overflate dressing;
• Den ferdige rørledningen er lagret.

I kontrollen må også sveisemetoden tas i betraktning. Så, hvis en høystyrkesøm ble brukt (GOST 10706), må massen økes med 1%.

Det vil si hvis vekten av røret 108x5 var 12,70 kg / bar. m, da når du bruker en søm med økt styrke, vil den være 12.827 kg / pog. m. Med store volumer er det viktig.

Eksempler på bruk av elektriske rørledninger

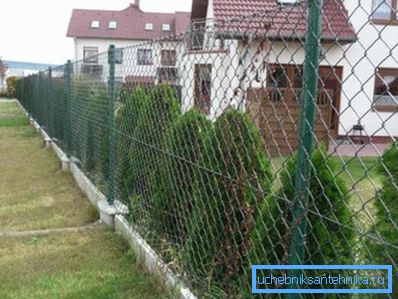

I individuell konstruksjon brukes den vanligvis til installasjon av varmesystemer, rørleggerarbeid. Alt arbeid gjøres vanligvis for hånd. Små størrelser kan brukes som en ramme av rør for lette strukturer, for eksempel gazebos.

Når det gjelder store størrelser, må du ta hensyn til prisen. Så kostnaden for et 108x4-rør er ganske høyt (ca. 30.000 - 33.000 rubler / tonn), så det er ikke fornuftig å bruke det, for eksempel for kloakk.

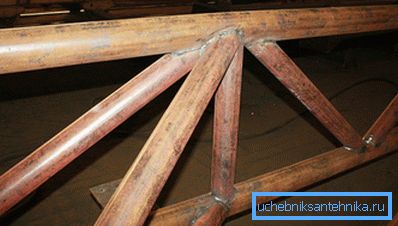

I industriell konstruksjon er fordelene ved en elektrisk sveiset rørledning fullt ut manifestert. Store størrelser kan brukes både som stativer og for å dekke store spenner. I sistnevnte tilfelle må du ty til etableringen av gårder.

Rørledningens egenvekt vil ikke tillate å blokkere spenningen til et enkelt rør. For eksempel er vekten av et rør 108x3 5 9,02 kg / bar. m., med en spenning på 15,0 m, vil egen vekt bare være 135,3 kg.

Oppsummering

Elektrodrevne og sømløse rør er populære ikke bare individuelt, men også i industriell konstruksjon. Små størrelser brukes ofte i hverdagen, men større diameter er også egnet for en mer seriøs konstruksjon.

Videoen i denne artikkelen beskriver i detalj prosessen med å produsere elektrisk sveisede langsgående rør.
