Sveising av polypropylenrør: 8 hovedtrinn

12-06-2018
Rørene

Plastrør brukes for tiden i rørleggerarbeid overalt. Og en av grunnene til deres store popularitet er enkel installeringsarbeid - sveising av polypropylenrør ved hjelp av loddejern er tilgjengelig for de fleste huseiere. Det handler om denne prosessen og vil bli diskutert videre.

Enkel tilkobling - en av grunnene til populariteten

Generelle bestemmelser

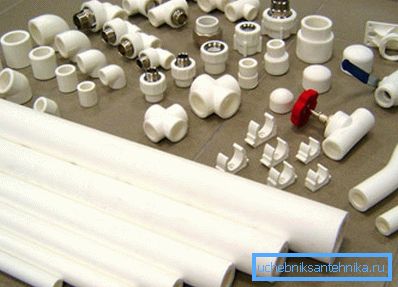

Foto av polypropylen rør og beslag

Til å begynne med vil vi betale litt oppmerksomhet direkte på plastrørene, eller snarere til deres positive og negative egenskaper, for å forstå hva vi skal håndtere.

verdighet

  • Lav pris. Betraktelig billigere enn lignende produkter fra andre materialer.
  • Enkel behandling. Lett å kutte.
  • elastisitet. Det blir transportert og lagret i det snoet utseende.
Polypropylenrørspole
  • Lav vekt. Krever ikke forsterket festing.
  • Miljøvennlighet. Oppfyller alle sanitære standarder.
  • Motstand mot korrosive prosesser. Et svært viktig aspekt er gjenstand for konstant kontakt med vann.
  • Langt driftsliv. Riktig tjene minst femti år.
  • Enkel montering ved lodding, som vi skal snakke om mer detaljert senere.

mangler

  • Temperaturgrense på +95 grader Celsius. På den ene siden er dette en klar ulempe i drift, men på den annen side er det denne kvaliteten som tillater sveising i levekår.

Tips: Ved bruk av plastrør i varmesystemer, der i tilfelle av alvorlige frost, er tilførsel av varmebærer oppvarmet over tillatt hastighet mulig, anbefaler vi at du bruker forsterkede produkter. De er i stand til å tolerere mye høyere temperaturer.

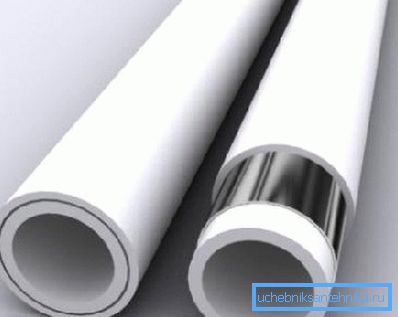

Forsterket overopphetingsbeskyttelse
  • Relativ svak motstand mot mekanisk stress. Det er for eksempel å legge en motorvei av polypropylen under kjørebanen kategorisk, ikke være uten ytterligere beskyttelse.

Gjennomføring av lodding

Lodding av polypropylenrør, som de kaller denne prosessen, er lodding den mest rasjonelle og pålitelige måten å koble dem til med egne hender. Det bruker også en rekke rørfittings for å arrangere en høy kvalitet og praktisk rørledning.

Instruksjonen for sveising av polypropylenrør består av flere påfølgende trinn, som vi nøye vil undersøke.

Fase 1: Utarbeidelse av verktøy

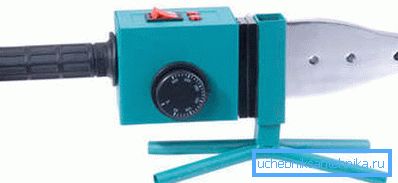

Elektrisk loddejern for lodding av plastrør
verktøy avtale
Loddejern Oppretter temperaturen som trengs for å smelte polypropylen
Spesielle dyser Tillat å varme opp produkter på de riktige stedene.
kutter Utfører rørskjæring i riktig lengde
markør Gjelder nødvendig merking
Målebånd Gjør de nødvendige målingene
Shaver Fjerner armeringslaget.

Tips: Når du velger loddejern til bruk i husholdningen, bør du ikke bruke penger på en dyr enhet med høy effekt, siden denne parameteren bare påvirker oppvarmingstiden, men ikke kvaliteten på loddingen selv.

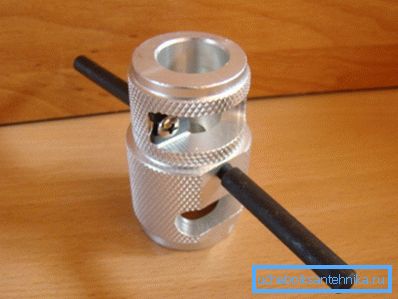

Metal barbermaskin

Fase 2: Valg av rør og beslag

Sortiment av egnede plastrør

Når du velger rørledningskomponenter, bør du huske på at produktene ikke skal komme inn i hverandre i kald tilstand. Det vil si at rørtykkelsen må overstige innvendig diameter på beslaget. På grunn av dette er styrken og tettheten til tilkoblingen garantert.

I dette tilfellet oppstår et rimelig spørsmål: er det mulig å sveise polypropylenrør fra forskjellige produsenter? Det er her at uoverensstemmelsen mellom enkelte elementer kan oppstå, noe som kan påvirke kvaliteten på hele det fremtidige systemet negativt. Derfor anbefales det fortsatt å bruke produktene til en produsent og, helst, beviser.

Hele kostnaden for sveising av polypropylenrør med enhendig ytelse ligger faktisk i den totale kostnaden av de ovennevnte materialer.

Fase 3: Markering og kutting

Plastrørskissesaks

Selv en slik enkel prosess har et par nyanser:

  • Sett et merke i henhold til størrelsen på segmentet vi trenger, og legg til noen ekstra millimeter, som smelter under sveiseprosessen.
  • Vi tar med spesielle saks strengt vinkelrett på produktet.
  • Vi kutter med en jevn, men fast håndbevegelse.

Tips: Hvis rørets ytre diameter overskrider 63 mm, anbefales det å bruke en hacksag til kutting, da saksene ikke tar en slik tykkelse.

Fase 4: Sveisemaskinmontering

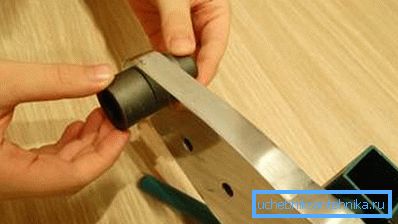

Monter dysene før du slår på loddejernet
  • Vi legger loddejernet på føttene på en flat og hard overflate.
  • Ved hjelp av en sekskantnøkkel på en side av enheten i en spesiell rille, fikser du metall Teflon-belagt hylse som vil varme opp rørene.
  • På den annen side, fest fast doren, utformet for å varme opp monteringen.

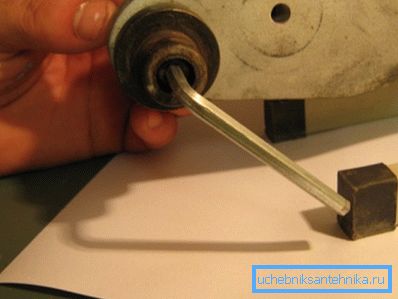

Feste dornen sekskant

Tips: Hvis plasttips sitter fast på dysene, bør du ikke rive dem av med en kniv, da du kan skade Teflon-belegget. Det er bedre å varme enheten og forsiktig, slik at du ikke brenner deg selv, tørk dem med en klut.

Fase 5: Komponentforberedelse

På dette stadiet bør fire viktige skritt tas:

  • Vi legger fra kanten av røret en avstand som er lik dimensjonen av festet, legg til et par millimeter og merk dette stedet med en markør eller blyant. Det er opp til dette merket at produktet skal nedsenkes, ikke dypere, for å unngå mulig reduksjon i tverrsnitt.

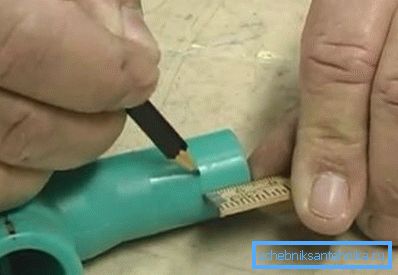

Dykkekontrollmarkering
  • Fjern avfasingen med en kniv. På grunn av dette smelter den smeltede kanten ikke nøyaktig inn ved inngangen.
  • Hvis forsterkede produkter blir brukt, fjerner vi det øverste laget av polypropylen og folie ved hjelp av en barbermaskin. Det er bemerkelsesverdig at hvis i stedet for folie i fremstilling av glassfiber ble brukt, kan du umiddelbart gå videre til lodding.

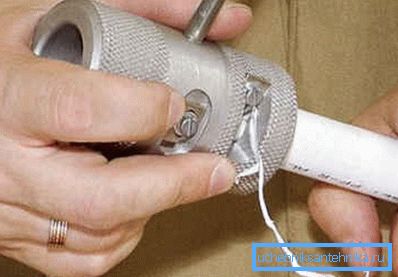

Bruken av en barbermaskin for å fjerne armeringslaget

Fase 6: Smeltingskomponenter

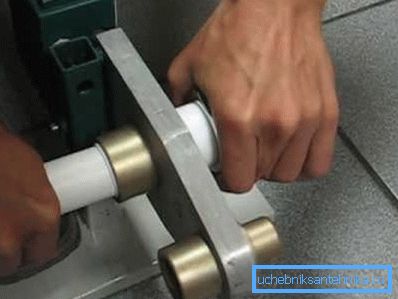

Oppvarmer rør og montering

Hvilken temperatur er nødvendig for sveising av polypropylenrør med egne hender? For å svare på dette spørsmålet, la oss vurdere hvordan varmeprosessen påvirker dette materialet:

varme effekter
95 omtrentC Det er ingen
140 omtrentC Tap av styrke oppstår, form begynner å forandre seg.
260 omtrentC Overgang til flytende tilstand av aggregering

Følgelig er sveisetemperaturen av polypropylenrør 260 grader Celsius. Det er det vi installerer på loddejernet.

I det øyeblikket enheten varmes opp til ønsket nivå, vil indikatorlampen gå ut, som vil fungere som et signal for ytterligere tiltak:

  • Vi setter monteringen på doren.
  • Sett rørdelen inn i koblingen.

Tips: Det anbefales at monteringen gir et forsprang i tide, siden veggene er vanligvis tykkere og oppvarming, det tar derfor lengre tid.

  • Vi venter til kantene på produktene begynner å smelte og danner en slags rulle som kalles burr. Sveisetiden for polypropylenrør er beskrevet i detalj i følgende tabell:
Nominell ytre diameter, mm Reflow tid, sek Maksimal teknologisk pause, s Kjølingstid, sek
16 5 4 120
20 5 4 120
25 7 4 120
32 8 6 240
40 12 6 240
50 18 6 240
63 24 8 360
75 30 8 360
90 40 8 360
110 50 10 480

Trinn 8: Tilkobling

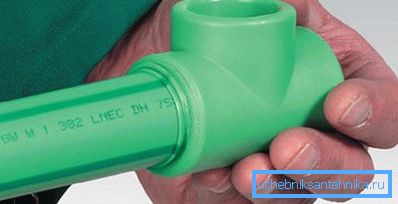

DIY sveising av polypropylen rør kan gjøres av alle.

Videre er teknologien for sveising av polypropylenrør som følger:

  • Etter den tid det er nødvendig for smelting, fjerner vi produktene fra dysene.
  • Sett røret inn i beslaget strengt langs aksen til det tidligere angitte merket.

Tips: Vri aldri delene. Som et resultat av slike tiltak dannes bølger som bryter sammen tilkoblingens tetthet.

  • Vi venter et par sekunder - sveisingen er over. Du kan fortsette til følgende fragmenter.

konklusjon

Plastrør er ikke bare praktisk og økonomisk, men også enkel å installere. Bevæpnet med et enkelt loddingsverktøy, kan du enkelt gjøre tilkoblingene til alle nødvendige elementer med egne hender. Det viktigste er å følge retningslinjene som er skissert ovenfor.

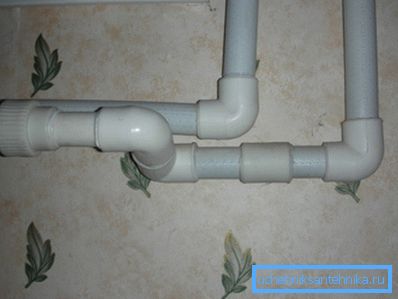

Ferdig VVS fra polypropylenrør

Videoen i denne artikkelen vil gi deg tilleggsinformasjon som er direkte relatert til materialene som er vurdert. Vær forsiktig og du vil lykkes!
