Sykepleier på polyetylenrøret: de viktigste varianter,

12-03-2018
Rørene

I denne artikkelen vil vi snakke om hvordan en sadel på et stålrør adskiller seg fra en lignende enhet konstruert for montering på polyetylen. I tillegg vurderer vi reglene for riktig bruk av disse enhetene for det tiltenkte formål.

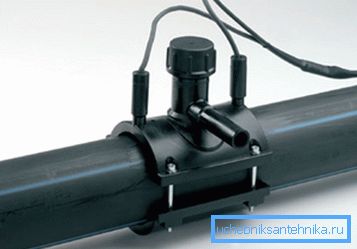

Montering av elektrisitetsdrasel

Viktige funksjoner

En sadeltraksjon (sadel) er en del gjennom hvilken en sekundær gren kan utføres på hovedrøret. Disse enhetene brukes ofte til effektiv og pålitelig forgrening av vannforsyning, kloakk, vanning, gass og andre systemer.

Strukturelt er enheten en slags komprimeringsfitting og er representert av to hovedtyper: klemmer og foringer. Sadelfjerning er universell, da den er laget med forskjellige diametre for ulike typer rør. Om nødvendig, i de fleste spesialforretninger kan du kjøpe saler for støpejern, stål og plastrør.

Viktig: Mange typer enheter er konstruert for å tappe inn i rørledningen under trykk, noe som forenkler og gir billigere installasjon av vann- og kloakknoder.

Programfunksjoner

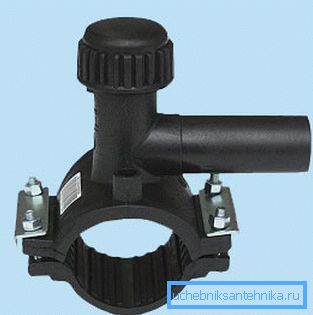

Elektrisk sveiser til arbeid med polyetylen systemer

Monteringsinstruksjonen for sadlen betyr ikke at rørets integritet er i orden. De fleste enheter, for enkel bruk, er utstyrt med en spesiell integrert kutter som gjør at du raskt kan bore et hull i røret på hvilken installasjon som utføres.

Blant fordelene ved å bruke slike enheter, bør du merke følgende:

  • muligheten til å utføre installasjonsarbeid i trange forhold (i toalett og bad, i kloakker, brønner, gruver etc.);
  • Mulighet for installasjon på den opererte rørledningen uten at det må slås av vannforsyningen.
  • mulighet for installasjon på hvilken som helst del av systemet;
  • mulighet for bruk på systemer med intern og ekstern plassering;
  • rimelig pris, i forhold til kostnaden ved installasjon av grener av andre typer;
  • Enkel installasjon uten behov for spesialutstyr.

Hovedvarianter

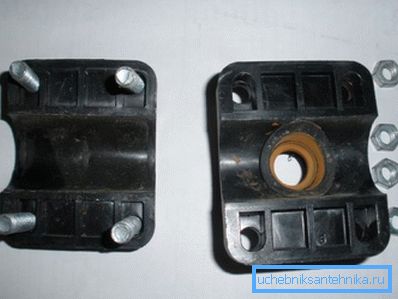

Sadel demontert

I samsvar med designfunksjonene til sadel på et metallrør er delt inn i følgende kategorier:

  1. Modifikasjoner i form av ferrules - montert på røret, stramming på begge sider med to buede halvdeler. På en av halvdelene er det en gjenget albue hvor overgangsdelen er plassert for å tappe inn i rørledningen.

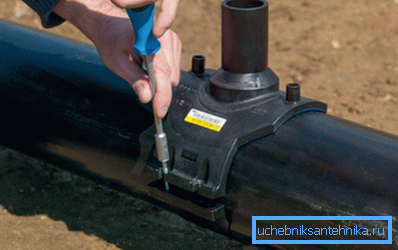

Montering av krympeklemmer før innlegging

Blant de viktigste egenskapene til enheten, bemerker vi følgende:

  • rask installasjon ved enkel bolting;
  • optimal trykkstramming på grunn av tilstedeværelsen av en gummitetningsring;
  • mulighet for montering på polyetylen, polypropylen, polyvinylklorid og asbestsementrør;
  • mulighet for bruk i kloakkanlegg, vannforsyning og vanning;
  • mulighet for påføring i systemer med maksimal temperatur på bærebølgen +40? С;
  • mulighet for drift i systemer med et maksimalt trykk på ikke mer enn 10 atmosfærer;
  • Tilgjengelighet av enheter konstruert for bruk med rør med diameter på 2-31,5 cm.
  1. Et sadelpute er en spesiell enhet designet for montering på lavtrykkspolyetylenrør (HDPE). En slik anordning er montert ved hjelp av elektrodiffusjonssveising.

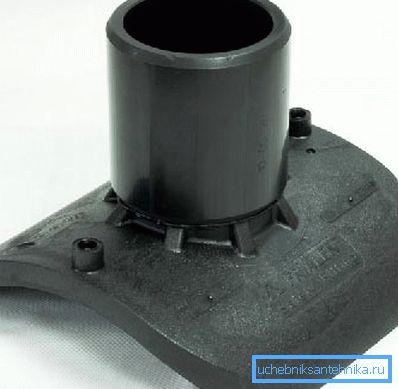

Overlegg for innsats i plastrørledninger

En sadel på et PND 110-rør eller på lignende varianter, under sveiseprosessen, er utstyrt med et varmeelement i bunnen - en spiral som en spesiell sveisemaskin er koblet til og polymerrørene oppvarmes til den temperatur som kreves for sveising.

Viktig: Moderne utstyr for elektrodiffusjonssveising kan programmeres for en eller annen temperatur i henhold til strekkoden som er trykt på polyetylenrør og beslag. Denne tilnærmingen gir optimal beskyttelse av rør mot overoppheting og svikt.

I den nedre delen av sadeluttaket er det et belte med hjelp av hvilket apparatet er montert på ønsket sted like før sveising.

Etter at beltet er festet på ønsket sted og plasten er oppvarmet til ønsket temperatur, loddes de sveisede delene av sadlen og rørene til hverandre. Deretter, etter en tid, oppstår avkjølingen av leddet, ved hvilken en praktisk talt monolitisk forbindelse dannes.

Denne typen innfesting i rørledningen er preget av følgende egenskaper:

  • Holdbarheten til forbindelsen (opp til slutten av rørets levetid);
  • optimal tetthet av tilkoblingen og som en konsekvens muligheten for å bruke på rørledninger gjennom hvilke ikke bare vann, men også gass;
  • fellesstyrke (sveisekoblinger motstår vanntrykk opptil 16 atmosfærer og gasstrykk opp til 10 atmosfærer);
  • evnen til å utføre innsats under trykk på grunn av tilstedeværelsen av en spesiell ventil;
  • enkelhet og korte tidsfrister for installasjon med de nødvendige kvalitetsresultatene;
  • nøyaktighet av det ferdige resultatet og som et resultat muligheten for å bruke på innenlandske rørledninger med internt arrangement.

Andre varianter

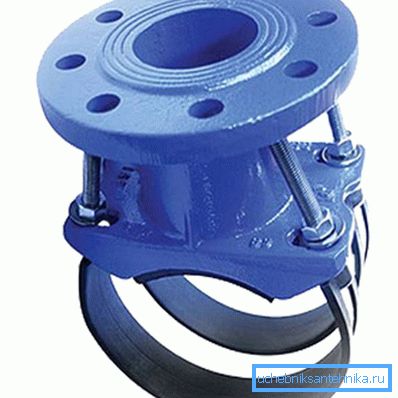

I foto-flenssadel

I tillegg til disse endringene, er det nødvendig å merke seg denne typen sadelgrener, for eksempel støpejernsflenssadel, konstruert for montering på lavtrykkspolyetylenrør (HDPE) med en tverrsnittsdiameter på 110-630 mm

Faktisk er denne enheten en slags klemme, men noe forskjellig fra utformingen av enheter som er designet for å fungere med metallrør.

Hovedforskjellen er at festeelementet ikke representerer to endimensjonale deler. I dette tilfellet er hoveddelen gjort fleksibel, og det er hun som omslutter røret. Den andre delen er en mindre del av enheten laget av metall og utstyrt med et flensforbindelseselement.

konklusjon

Vi vurderte de strukturelle og operasjonelle egenskapene til hovedtypene av sadeltak, som kan brukes på både innenlandske og store rørledninger til ulike formål. Instruksjoner for bruk av disse enhetene med egne hender er enkle, og derfor vil du selv takle denne oppgaven.

Hvis du har spørsmål som krever omfattende svar, kan du se videoen i denne artikkelen.
