Tap av trykk i rørledningen

17-10-2018
Rørene

Umiddelbart foreta en reservasjon at kunnskap om dette emnet kan være av interesse bare for de som vil installere vannforsyningssystemet i sitt hjem alene. Entreprenøren bør først og fremst ta hensyn til at trykkfallet i rørledningen er en indikator på vanntrykkfallet i systemet, idet man tar hensyn til hvilken brønnpumpe kapasitet skal velges.

Fra et rent fysisk synspunkt forklares disse tapene av det faktum at når et væske beveger seg gjennom en rørledning, er en viss motstand tilstede for sin nåværende, hvis verdi avhenger av slike egenskaper av ledningen som:

  • Arbeidsrørdiameter (med redusert diameter, motstanden øker);
  • vannstrømningshastighet, med en økning der motstanden også øker;
  • kvaliteten på overflatene av ledningen i direkte kontakt med væsken.

Vær oppmerksom på at selv når du beveger deg langs en helt direkte rørledning, gjennomgår vannstrømmen noe hemming, og med en økning i total lengde, kan den totale motstanden mot vannpassasje være betydelig.

Rette seksjoner

For å løse oppgaven før deg, er den enkleste måten å bruke spesielle tabeller og beregningsformler, slik at du direkte kan hente alle dataene du trenger. Merk at for tiden er produkter fra moderne polymerer i ferd med å bli brukt til å legge til tilførselsrørledninger.

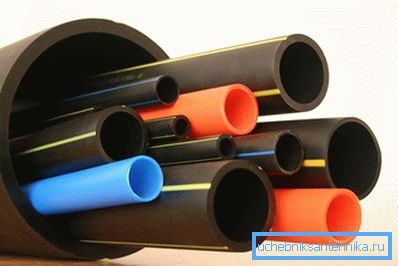

Polymerrør

Rør laget av disse materialene har bemerkelsesverdige ytelsesegenskaper, blant annet kan vi inkludere:

  • lav vekt og enkel installasjon;
  • motstand mot korrosive effekter;
  • jevnheten av strukturen til materialet som brukes, og gir lav motstand mot vannstrømning.

I denne forbindelse valgte vi plastrør når vi vurderte data om væskestrøm. Tabellen under viser trykkfall verdiene for hver 100 meter vannledning. Videre angis vanntrykket i forskjellige enheter (i meter med vannkolonne, så vel som i liter per minutt og andre).

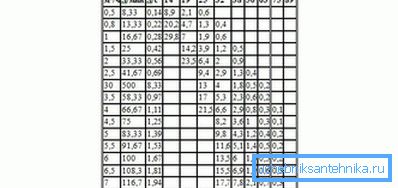

Hodestapverdier

Tips! For å få data på stålrør, bør du multiplisere verdiene angitt i tabellen med 1,5.

Regnskap for lokal motstand

I tillegg til lineære tap i rørledningen, kan det også være tap forbundet med tilstedeværelsen av såkalte "lokale motstander", som inkluderer forgreningselementer og justeringer av kraftstrømmen (tees, vinkelsvingninger, ventiler, ventiler, etc.). Størrelsen på tapene i dem avhenger av hastigheten på vannstrømmen og selve elementets konfigurasjon.

Tabellen under viser data om hode tap i de vanligste lokale motstandene (i sentimeter vannkolonne):

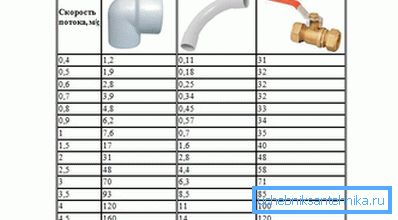

Tap av trykk i lokale motstander

Formler for beregning

For å beregne mengden vannstrøm, kan du bruke følgende formel:

Q = V 'S,

hvor "Q" menes vannstrømmen (i m3 / s), med "S" er rørets tverrsnittsareal (i kvadratmeter), og med "V" er hastigheten på vannstrømmen (i meter per sekund). Du kan beregne tverrsnittsarealet ved hjelp av den klassiske formelen S = ?? D2 / 4, hvor D er diameteren til rørene som brukes i rørledningen.

Etter en omtrentlig beregning av verdien av ønsket verdi, vil du se at trykkfallet på noen prøver av lokale motstander er bare en liten del av det totale (totale) tapet. De øker noe med en økning i strømningshastigheten forårsaket av innsnevring av vannkanalen når betydelige mengder vann ledes gjennom den innsnevrede delen av den.

Unngå å øke væskestrømmen i dette tilfellet, du kan veldig enkelt. For å gjøre dette må du velge et rør med større diameter for fremtidig vannledning, noe som gjør at du praktisk talt kan ignorere lokale motstander.

I det mest generelle tilfellet skal beregningen av tapet i vannforsyningen gjøres på en slik måte at den lokale motstanden vil ha fra 2 til 4 m3 fluidstrøm. Tatt i betraktning tapene i de rette delene, kan totalverdien være ca 5 m3.

video

Denne videoen forteller hvordan du beregner trykkfallet på en horisontal rørdel.
