Termisk isolasjon av rør: frysing og sparing av kjølemidler

18-01-2018
Rørene

Termisk isolasjon av rørledninger av varme nettverk, samt vannforsyning og dreneringssystemer er praktisk talt obligatorisk. Dette skyldes at når de beveger seg gjennom rørene, kan innholdet enten bli utsatt for lave temperaturer (det er fare for frysing) eller miste termisk energi.

For å unngå dette, bruker eksperter en rekke metoder, hvorav de mest populære vil bli diskutert i vår artikkel.

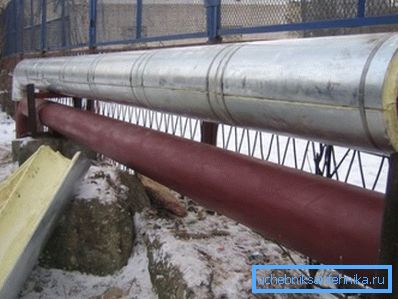

Oppvarming løser et ganske bredt spekter av oppgaver

Grunnleggende om isolasjon

Behovet for å utføre arbeid

Alle tiltak for å isolere rørledninger utføres med ett bestemt mål - for å redusere påvirkning av eksterne faktorer på rørets innhold.

Men avhengig av situasjonen kan nyanser variere:

  • Hvis vi snakker om oppvarming og varmtvannsforsyning, er det nødvendig å minimere energitap under transport av kjølevæsken.. Mens varmtvannet når rørledningen fra kjelehuset til huset (spesielt om vinteren), vil det kjøle seg ned med ca 10-150C. Følgelig vil økonomiske tap også være betydelig.

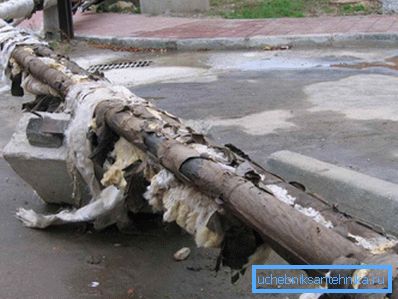

I denne tilstanden av kommunikasjon er varmetap uunngåelig.
  • I tillegg er varmeisolasjon av varmtvannsrør i bolig- og industrilokaler også viktig.. Den er montert for å beskytte folk mot brannskader når de kommer i kontakt med de oppvarmede veggene i kommunikasjonskretsene.
  • Med kaldt vann og kloakkanlegg har vi et litt annet problem.. Når temperaturen i atmosfærisk luft reduseres, øker risikoen for frysing av væsken i rørene, som i de tidlige stadier fører til svekkelse av trykket og deretter til en fullstendig blokkering.
  • Hvis du prøver å bruke et system der en isblokk har dannet, kan et rør bryte. med alle konsekvenser (i bokstavelig og figurativ forstand).

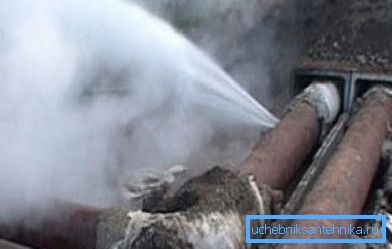

Gjennombrudd Frosset Rør

Faktisk brukes metodene beskrevet nedenfor for å løse disse tre problemene.

Tilnærminger til å løse problemet

Beskytt rørledninger mot ekstreme temperaturer og ytre påvirkninger på flere måter:

Aktiv varmekabel
  • For det første kan kloakkledninger (faecal og storm kloakker) samt vannforsyningssystemet være utstyrt med aktive varmesystemer. Slike systemer er varmekabler som enten monteres på toppen av et rør, eller settes inn i lumen og kobles til det elektriske nettet.

Vær oppmerksom på! Ved bruk kontinuerlig anbefales det at man bruker selvregulerende ledninger som ikke overopphetes og ikke brenner ut, fordi de automatisk kobles fra når det oppstår for stor oppvarming.

  • For det andre kan rør legges på en slik måte at de har minimal kontakt med lave temperaturer. Vanligvis for dette, er all kommunikasjon begravet i bakken under nivået av dets frysing.

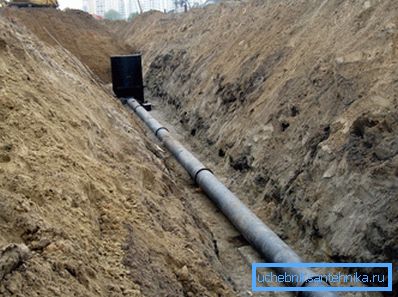

Jo dypere grøften, jo høyere temperatur om vinteren
  • Også denne gruppen av metoder inkluderer legging av rørledninger i underjordiske lukkede skuffer: systemet er plassert i et relativt isolert luftkammer, luften som avkjøler seg mye langsommere.
  • Imidlertid er muligheten til å "skjule" røret under bakken ikke alltid. Det er derfor i de fleste tilfeller den varmeisolerende kretsen laget av porøse materialer. Denne kretsen fungerer som en buffersone, som forhindrer varmetapet av varm væske og beskytter kaldt vann og avløp fra avkjøling.

Det er denne teknikken som vi bruker til vår detaljerte gjennomgang.

Regulatory settlement

Det grunnleggende dokumentet som regulerer materialer og metoder som brukes i termisk isolasjon av ulike kommunikasjoner, er SNiP 2.04.14-88. I denne standarden blir det samlet inn informasjon om isolasjonsteknologi, samt de grunnleggende kravene som fremmes til beskyttelseskretsene.

Hvis vi analyserer hovedbestemmelsene i dette dokumentet, inneholder SNiP på termisk isolasjon av utstyr og rørledninger følgende anbefalinger:

  • Oppvarming bør være en obligatorisk komponent i et hvilket som helst system, uavhengig av kjølevannstemperaturen.
  • For utstyret til det varmeisolerende laget kan brukes som ferdig (under vil vi fortelle om funksjonene i systemene "rør i rør") og prefabrikkerte konstruksjoner.
  • Ved isolering er det viktig å sørge for beskyttelse av metalldeler mot korrosjon, da det i dette tilfellet vil spre seg mye raskere.

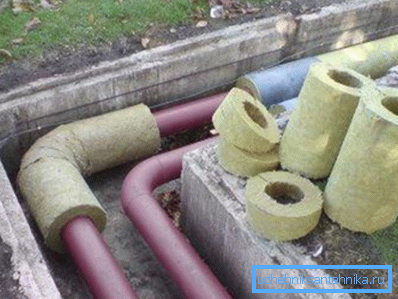

I henhold til kravene i SNiP er isolasjon obligatorisk
  • Det optimale er en flerlagsdesign av kretsen, som inkluderer selve isolasjonen, festet ved hjelp av festemidler, dampsperre og et beskyttende lag av metall, tett polymer eller ikke-vevd klut. I noen tilfeller er det også planlagt å installere en forsterkende kontur. Hovedoppgaven er å beskytte porøse materialer mot knusing og for å forhindre deformering av selve røret.

Også i dokumentet er formlene hvorved tykkelsen av hvert lag beregnes. Data om den minimale tillatte effekten (for SNiP) varmeisolasjonskrets, vi har samlet i tabellen under:

Funksjoner av termisk isolasjon Min tykkelse, mm
Ved bruk av stoffer, huller i hull, snorer 30
Ved bruk av fibrøse komprimerte materialer 40
Ved oppvarming med tette polymerer, for rør med liten diameter (opptil 40 mm) 40
Det samme for rør med stor diameter (over 40 mm) 60

Det skal bemerkes at hoveddelen av kravene i standarden omhandler ordningen med høykapasitetsvarmenettverk, samt de viktigste vannforsyningssystemene og kloakkrørene. Men selv om du gjør byggingen av et vannforsyningssystem eller avløpsanlegg med egne hender, bør du gjøre deg kjent med dette dokumentet og, om mulig, bruke dataene som er oppgitt i den når du designer og installerer.

Gjennomgang av materialer

Polymermaterialer

Når vi snakker om materialene som brukes til å redusere varmetap, tenker vi først og fremst på skumpolymerer. Dette er ganske rimelig, da sortimentet av slike produkter er svært bredt, og derfor er det ikke vanskelig å velge sorten som passer best for vår situasjon.

Først og fremst fortjener slike komposisjoner oppmerksomhet:

  • PE skum. Denne isolasjonen er preget av høy porøsitet, lav tetthet og relativt lav mekanisk styrke. Vanligvis er PE-skumrørisolasjon laget i form av avlange sylindre med spalt, noe som gjør det mulig å raskt installere selv uten spesielle ferdigheter. Ulempene med PFE-isolasjon inkluderer vanligvis rask slitasje på grunn av mekanisk skade og lav varmebestandighet.

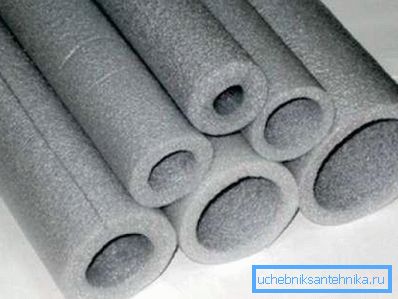

PPE deksler av forskjellige diametre

Vær oppmerksom på! For å lette installeringen av deksler og for å hindre fjerning av materialet, bør det velges en modell hvis diameter tilsvarer rørets diameter.

  • Styrofoam. Den har lav elastisitet og betydelig styrke, derfor er den produsert i form av et "skall" fra flere segmenter. For å koble delene sammen, låses med pigger og spor er laget på kantene, som gjør at du kan gjøre uten festemidler og bli kvitt de "kalde broene". Det er dyrere enn polyetylenskum, men tjener også mange ganger lengre.
  • Polyuretanskum. Vanligvis brukes til produksjon av forhåndsinstallert isolasjon, men kan brukes i hverdagen. Tilgjengelig i form av "skall" av to eller fire segmenter, samt i form av isolerende skum. Sprøyting av polyuretan gir deg mulighet for effektiv isolasjon av kommunikasjon med den mest komplekse formen, mens det resulterende skallet er forseglet.

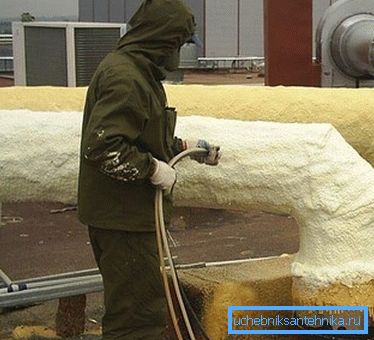

Bilder i ferd med å sprøyte skum

Tips! For polyuretanskum etter polymerisering blir ikke ødelagt under påvirkning av ultrafiolett stråling, den er belagt med enten maling eller ikke-vevd klut. Ved valg av materiale er det svært viktig å sikre at den har tilstrekkelig dampgjennomtrengelighet.

Fibermaterialer

Ikke mindre (og i noen tilfeller mer) populære enn polymere isolasjonsmidler er isolasjonsmaterialer basert på mineralull og dets derivater.

De har slike fordeler:

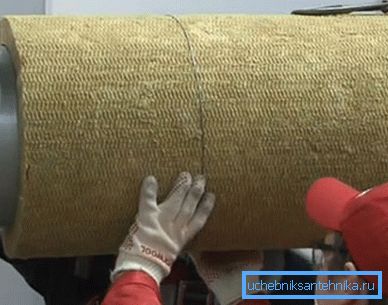

Mineralullhylser
  • Lav varmeledningsevne koeffisient, som sikres av en unik indre struktur dannet av en rekke fibre.
  • Vesentlig motstand mot eksterne faktorer, nemlig å varme, inntrengning av syrer, alkalier, oljer, etc.
Mer tette produkter er å foretrekke, siden mindre deformert

Vær oppmerksom på! Et ekstra pluss er at mineralullskallen ikke beskytter gnagere.

  • Evnen til å opprettholde form uten å installere en ekstra ramme.
  • Rimelig pris.

Samtidig skal det bemerkes at under installasjon av slike varmeisolerende kretser er det nødvendig å sikre at materialet ikke krympes og er pålitelig beskyttet mot fukting, da disse effektene kan redusere effektiviteten av arbeidet betydelig.

Både mineralull- og polymerisoleringsskjell gir ofte et metallisert belegg av aluminium eller stålfolie av forskjellig tykkelse. Dette belegget virker som et varmeskjold, som reflekterer infrarød stråling og reduserer spredningen av varme inn i atmosfæren.

Konstruksjoner med høy tetthet

Til slutt består en egen gruppe av forhåndsisolerte rør for varme nettverk ("pipe in pipe" -systemet). De er utstyrt med et allerede montert varmebesparende hus, og mesterens oppgave er bare å kombinere alle detaljer i et enkelt system.

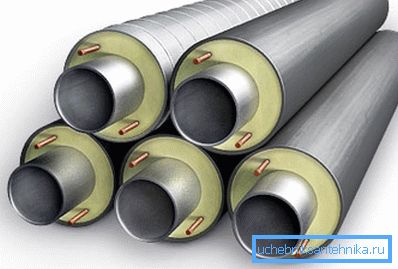

Flerlags konstruksjon med beskyttelsesdeksel laget av galvanisert og polyetylen

Hovedkomponentene i konstruksjonen av slike rørledninger er:

  • Basen er et metall- eller polymerrør. Det fungerer som et transportørelement for hele systemet, det kan gjøres ved hjelp av sømløs teknologi, eller ved sveising.
  • Isolasjonslaget, som oftest er laget av polyuretanskum (PUF). Som regel påføres det på røret i henhold til fyllteknikken ved å fylle den spesielle formen med smeltet masse.
  • Beskyttelsesdeksel Det er utført av polyetylen (rør PPU PE) eller galvanisert stål (PPU OT). Den første sorten er beregnet for å legge i bakken ved hjelp av kanaliserende teknologi, den andre - for plassering i friluft.
  • I tillegg legges fjernstyringstrådene - kobberledere - ofte i tykkelsen på isoleringen av polyuretanskum, noe som gjør det mulig å bestemme tilstanden til hele røret og tydelig lokalisere områdene der isolasjons- eller støttestrukturen ble skadet.

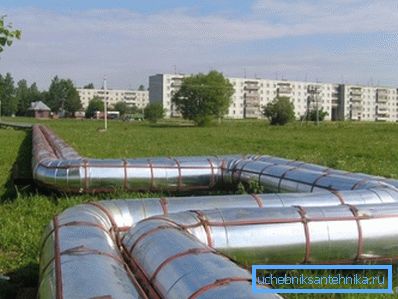

Hovedlinjen fra rørene PPU i beskyttende tilfeller

Rør sendes fra fabrikken fullt montert og sveiset. Termisk isolasjonskretser kombineres enten ved hjelp av spesielle varmekrympbare mansjetter, eller ved foringskoblinger av mineralull med folielag.

Selvmonteringstips

Kompleksiteten i prosessen med å arrangere isolasjon avhenger stort sett av omfanget av arbeidet. Hvis i et privat hus du kan takle på bare noen få timer, må du jobbe ganske hardt når du legger motorveien.

Nedenfor gir vi instruksjoner der vi vil prøve å ta hensyn til alle hovedpunkter.

Vi begynner beskrivelsen med teknologi for isolering av rørene som ligger utenfor.

Vi serverer den underjordiske delen som følger:

  • På bunnen av grøften legges avløpsbrett laget av betong med høy vannmotstand.
  • Vi plasserer rørene i brettet, forsiktig tetting av leddene.
  • Fra oven legger vi på varmeisolerende deksler, og så pakker vi inn produkter med dampgjenvennelig glassfiber. For festing bruk spesielle polymerklemmer.
  • Vi lukker lokket med en brett, hvorpå vi dekker det med jord som ble fjernet fra grøften. Det er tilrådelig å legge en leire-sandblanding i gapet mellom brettens vegger og kanten av grøften, etterfulgt av komprimering.
  • Hvis brettet ikke brukes, legges rørene på et lag med komprimert jord fylt med sand og grus.

Noe annet er arbeidet med termisk isolasjon av den eksterne rørledningen:

  • For å begynne, rengjør alle deler av rust, fjern det med en metallbørste.
  • Da behandler vi rørene med en anti-korrosjonsforbindelse.
  • I neste fase installerer vi enten polymeren "skallet", eller vi vikler hvert rør med mineralullrullisolasjon.

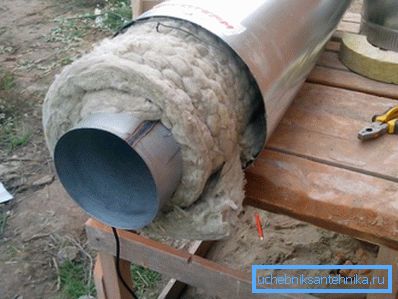

Mineralulljakkeformasjon

Vær oppmerksom på! Du kan også bruke et lag av polyuretanskum eller flere lag av keramisk isolerende maling. Når det gjelder malingsisolering, er det en mulighet for å spare på korrosjonsbehandling.

  • På samme måte som i det forrige tilfellet oppretter vi et beskyttende lag, bare her kan du også bruke foliebelagt film med polymerforsterkning.
  • For å feste hele strukturen bruker vi stål- eller plastklemmer.

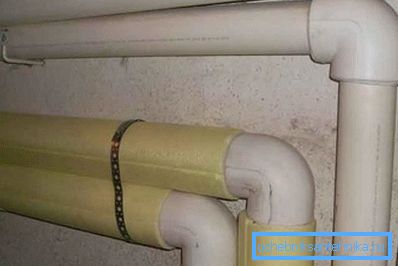

Den enkleste måten å isolere interne rørledninger er: Vi legger polyetylenskumskall på tilsvarende diameter på dem og fest dem med foliebånd eller plastfester.

Innvendig overflate

konklusjon

Termisk isolasjon av utstyr og rørledninger skal utføres i henhold til en standardordning ved bruk av passende materialer. Bare i dette tilfellet vil varmtvannet forbli varmt helt fra kjeleplassen til huset, og kaldt vann vil ikke fryse selv i ekstrem kulde. I nærmere detalj diskuteres problemene med isolasjon av kommunikasjon på videoen i denne artikkelen.
